描述
产品详情

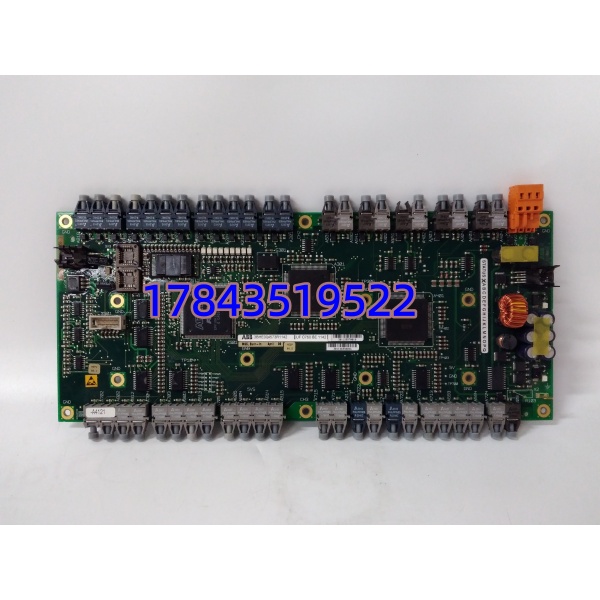

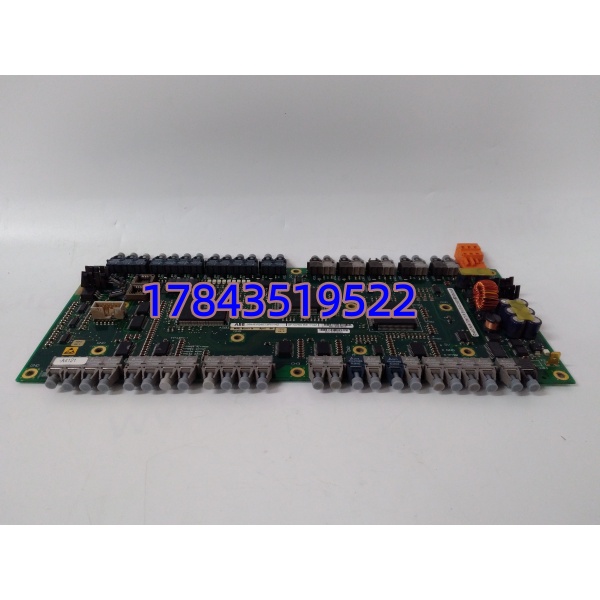

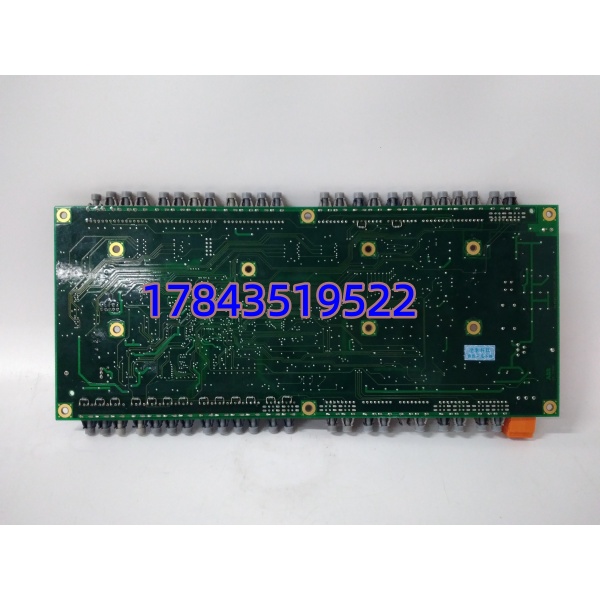

・型号：UFC760BE1142 3BHE004573R1142
・品牌：ABB
・系列：UNITROL 老款励磁系统 UFC 信号处理系列
规格参数
- 适配系统：UNITROL 5000 早期励磁控制柜
- 供电输入：24VDC，整机稳态功耗约 11W
- 信号通道：多路隔离电压 / 电流模拟采集通道，转子励磁反馈专用回路
- 电气隔离：通道间 1500VAC 耐压隔离，规避励磁侧强电干扰
- 通讯总线：板载 Profibus DP 接口，速率最高 12Mbps
- 保护硬件：内置过流、过压、超温三级硬件闭锁回路
- 环境工作温度：-10℃ ~ +55℃，无凝露工况
- 存储温度：-40℃ ~ +70℃
- 安装方式：标准 UNITROL 机架卡槽直插，板卡锁紧卡扣固定
- 防护等级：IP20，仅控制柜内部使用
- 板载存储：本地存储励磁参数、限制曲线、故障事件记录
- 抗震动标准：3g，10~100Hz，适配电厂机组振动环境
产品介绍
UFC760BE1142 是 UNITROL 老款励磁柜核心信号处理主板，负责采集发电机机端电压、定子电流、转子励磁电流等工艺信号，板内硬件电路完成信号滤波、模数转换，执行自动电压调节、无功限制、过励 / 欠励保护逻辑。 普通分立信号采集板仅能做信号转接，无闭环调节运算能力，整套调压逻辑需要外置控制器；这款板卡集成完整励磁控制算法，不用额外加装运算单元。多通道独立隔离设计，转子侧强电冲击不会击穿全部采集回路，单通道故障仅对应测点失效，不会造成整套励磁系统跳闸。更换备件时原有端子线束无需拆除，仅拔出背板总线插头即可，大幅缩短停机检修时长。
应用场景与行业案例
痛点切入
我在水电、火电电厂检修现场见过使用简易信号隔离板，信号受励磁变谐波干扰持续漂移，发电机电压频繁波动，无功调节失控。分体式采集方案故障点位分散，电压异常时要逐路排查端子，单次故障排查耗时 2 小时以上。低配老款 UFC 板卡通道数量不足，新增无功补偿测点无法扩容，只能改造整套励磁机架。
典型场景
- 火力发电厂汽轮发电机 UNITROL 励磁柜：机端电压、转子电流闭环调压，各类励磁限制保护。
- 水电站水轮发电机组励磁控制系统：应对水头波动带来的无功冲击，稳定机端电压。
- 自备电厂燃气轮发电机励磁单元：对接厂区 DCS，上传励磁电流、电压、故障报警数据。
- 冶金钢厂自备发电机组：抑制轧机变频负载带来的电压闪变，维持机组稳定运行。
真实案例
某 200MW 火电机组 UNITROL 励磁柜原配 UFC760BE1142 运行 9 年，一路转子反馈通道老化，机组并网后电压持续小幅漂移，运行人员需人工频繁修正励磁给定。采购拆机同型号备件，机组低谷停机 1.5 小时完成插拔更换，原有端子排线直接复用，励磁参数提前导出下载。投运后机端电压波动控制在标准范围内，连续运行 4 个月无调节漂移，不用安排专人定时监控无功曲线。
