描述
产品深度介绍

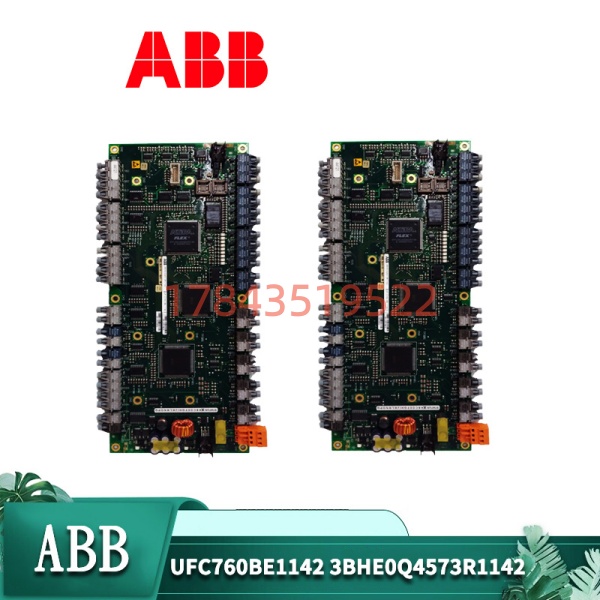

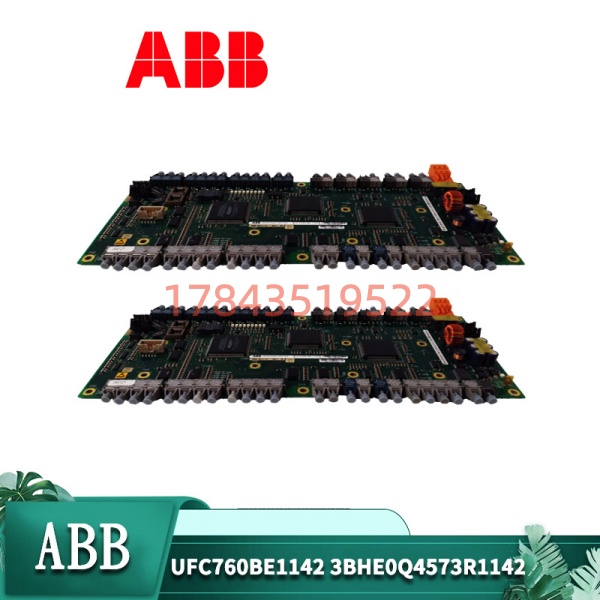

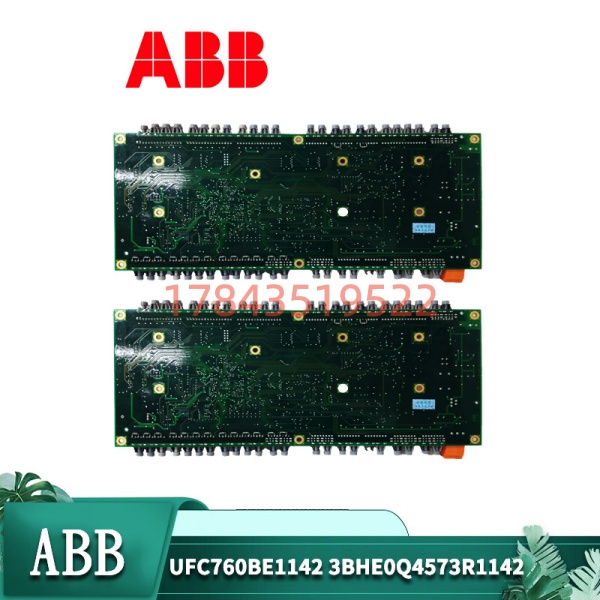

ABB UFC760BE1142 (型号编码: 3BHE0Q4573R1142) 是一款高性能工业控制模块，专为AC800M控制系统设计，广泛应用于电力、化工、冶金等工业自动化领域。
作为ABB AC800M系列的核心部件，UFC760BE1142集成了先进的控制算法和数据处理技术，能实现复杂的工业控制逻辑。它支持多种通讯协议，如Modbus TCP、Profibus DP等，可轻松接入SCADA系统，实现远程监控与控制。相比同类产品，它的运算速度更快，处理能力更强，能满足高要求的工业控制需求。此外，它还具备冗余设计和故障诊断功能，大大提高了系统的可靠性和可维护性。它的安装也非常便捷，采用模块化设计，可根据实际需求灵活配置。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 控制功能 | 逻辑控制 |
| 测量功能 | 电压、电流、功率、频率等 |
| 通讯协议 | Modbus TCP、Profibus DP、IEC 61850 |
| 输入电压 | 24 V DC |
| 功耗 | ≤ 10 W |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP20 |
| 安装方式 | 机架安装 |
| 支持功能 | 冗余设计 |
| 尺寸 | 150 mm × 200 mm × 100 mm |
| 重量 | ≤ 2 kg |
安装与接线指南
阶段一: 准备工作 (预计20分钟)
⚠️ 安全第一:
- 通知生产部门计划停机时间
- 确认控制系统已切换到安全状态
- 断开控制系统电源（包括UPS）
- 等待5分钟，确保电容完全放电
工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH2 规格）
· 万用表
· 标签纸 + 记号笔
· 手机（拍照记录配置）
备份工作:
· 导出当前控制系统配置文件
· 拍照记录旧模块的接线端子和DIP开关位置
阶段二: 拆卸旧模块 (预计15分钟)
步骤:
- 移除模块前盖（卡扣式设计，轻按两侧取下）
- 断开接线:
- 用标签纸标注每根线缆的端子号
- 逆时针拧松端子螺丝，轻轻拉出线缆
- 释放模块固定:
- 拧松模块两侧的固定螺丝
- 垂直向外拉出模块，注意保护背板连接器
- 检查背板连接器是否有损坏或灰尘
阶段三: 安装新模块 (预计20分钟)
步骤:
- 戴好防静电手环，从防静电袋中取出新模块
- 核对型号与旧模块一致
- 配置复刻:
- 对照照片设置DIP开关（站地址、波特率等）
- 确认终端电阻设置（仅总线末端模块启用）
- 插入机架:
- 对准背板连接器，垂直按压直到听到”咔哒”声
- 拧紧模块两侧的固定螺丝
- 恢复接线:
- 按照标签逐根连接线缆
- 拧紧端子螺丝（约0.8 N·m扭矩）
- 轻轻拉扯线缆确认固定牢固
自检清单:
· [ ] DIP开关设置正确
· [ ] 所有线缆已连接
· [ ] 端子螺丝已拧紧
· [ ] 模块已牢固固定在机架上
阶段四: 上电测试 (预计30分钟)
上电前检查:
· 再次确认接线无误
· 测量输入电压应为24 V DC
· 检查+24V与GND之间电阻应>10kΩ
上电步骤:
- 先给控制系统上电
- 观察LED指示灯:
- 绿灯常亮 → 正常启动
- 红灯闪烁 → 参考故障代码手册
- 连接编程软件，扫描网络找到新模块
- 下载备份的系统配置文件
- 功能测试:
- 测试逻辑控制功能
- 检查与SCADA系统的通讯状态
- 模拟故障确保诊断功能正常
最终确认:
· 系统运行60分钟无报警
· 记录更换信息到维护日志
