ABB UFC719AE01 3BHB003041R0101 | 励磁控制模块

描述

关键技术规格

产品深度介绍

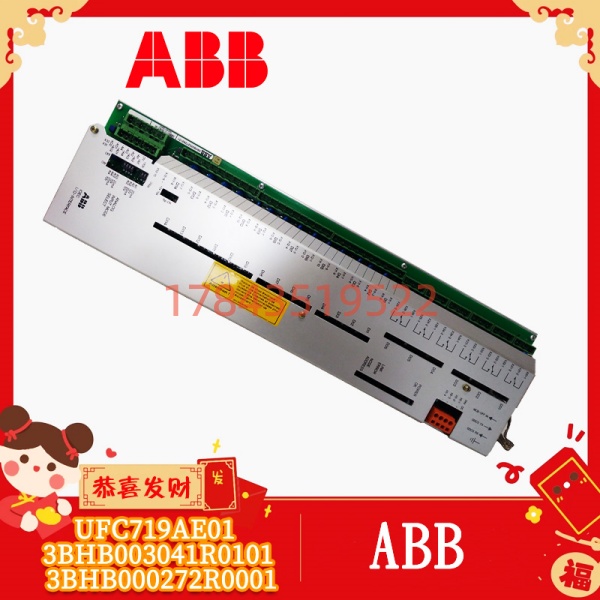

ABB UFC719AE01 (物料号 3BHB003041R0101) 是 UNITROL 系列发电机励磁调节器的核心控制板卡。它不是独立的设备，而是整个励磁控制“大脑”中的“CPU”。其核心任务是实时采集发电机的运行状态（电压、电流、频率），通过内置的先进控制算法（如 PID 调节、PSS），计算出所需的励磁电流，并产生精确的触发脉冲来控制晶闸管整流桥的输出，从而动态调整发电机的励磁，维持机端电压稳定，并增强电力系统的动态稳定性。

它的核心价值在于“高精度”、“高可靠性”和“智能化”。作为励磁系统的核心，其控制性能直接决定了发电机的并网稳定性、电压调节品质和系统抗干扰能力。这块板卡集成了 ABB 在励磁控制领域数十年的算法积累，能够应对各种复杂的电网扰动。对于发电厂而言，UFC719AE01 的可靠运行意味着发电机组可以安全、稳定、高效地向电网输送电能，是保障电力生产“压舱石”的关键备件。

安装与接线指南

目标：指导专业的励磁系统维护工程师，在严格的安全规程和停电计划下，完成 UFC719AE01 控制板卡的更换、基本校验和功能恢复。

阶段一：准备工作 (预计耗时：1-2小时， 含计划与隔离)

⚠️ 安全第一 – 涉及发电机组的最高风险作业！

1. 申请工作票与停机：此项工作必须在发电机停机、解列、转为冷备用或检修状态下进行。严格执行电厂的工作票制度，办理相关电气一种票。
2. 能量隔离：
   • 断开励磁变低压侧开关/断路器。
   • 断开励磁调节柜的所有工作电源、操作电源。
   • 对励磁变、功率柜、灭磁开关等相关设备验电、放电、挂接地线、上锁挂牌。
   • 特别注意功率柜直流侧和灭磁电阻的能量。
3. 风险评估：识别静电损坏、误接线、参数设置错误等风险。

工具与资料准备：

• 防静电手环、防静电垫、防静电包装袋。
• 精密螺丝刀、内六角扳手（根据机箱固定件）。
• 万用表、示波器（可选，用于信号测量）。
• 标签纸、记号笔、数码相机。
• 关键文件：该型号 UNITROL 装置的完整原理图、端子接线图、板卡布置图、UFC719AE01 的技术手册和参数设置手册。

信息备份与记录：

1. 参数备份：如果旧板卡仍可读取，通过励磁调节器的操作面板或调试软件，将所有控制参数、定值、保护设置完整导出备份。这是最重要的步骤！
2. 物理记录：
   • 拍照：从多个角度拍摄旧板卡在机箱内的安装位置、所有连接器（包括光纤、扁平电缆）的插接状态和方向。特别留意任何跳线设置。
   • 标注：在拔下任何连接器前，用标签纸标注连接器编号和对应插座编号。

阶段二：拆卸旧板卡 (预计耗时：20分钟)

步骤：

1. 静电防护：在调节柜前铺设防静电垫，操作人员佩戴防静电手环并可靠接地。
2. 断开外部连接：
   • 如果板卡有光纤连接（如用于触发脉冲），先打开光纤接头卡扣，垂直拔出，立即戴上防尘帽。
   • 如果有扁平电缆，捏住电缆插头两侧，平直拔出，不要拉线。
   • 通常 UFC719AE01 通过板卡后部的欧式连接器与背板连接。在确认所有外部插头已拔下后，可进行下一步。
3. 卸下板卡：
   • 找到机箱前面板固定板卡的螺丝或卡扣。通常是上下各一个。
   • 用螺丝刀卸下固定螺丝。
   • 双手握住板卡前面板两侧，平稳、笔直地向外拉动，将板卡从背板连接器中拔出。切勿左右摇晃或上下扳动，以免损坏背板针脚。
4. 检查与存放：
   • 检查拔下的旧板卡和机箱背板连接器，有无针脚弯曲、烧蚀、污损。
   • 将旧板卡立即放入防静电袋中，以备返修或对比。

阶段三：安装新板卡 (预计耗时：20分钟)

步骤：

1. 新板卡检查：在防静电垫上，从防静电袋中取出新板卡 。核对型号和物料号。检查新板卡的金手指和连接器，应洁净、无损伤。检查板卡上有无需要设置的跳线，如有，严格对照手册和旧板卡照片设置。
2. 安装：
   • 双手持新板卡，对准机箱内正确的槽位和背板连接器。
   • 保持绝对水平，将板卡平稳地推入背板连接器，直到感觉完全到位。通常前面板与相邻板卡平齐。
3. 固定：安装并拧紧前面板的固定螺丝。力度适中，以固定牢靠为准，不要过度拧紧导致前面板变形。
4. 恢复连接：
   • 根据照片和标签，按原样恢复所有外部连接（光纤、扁平电缆等）。
   • 连接光纤时，注意端面清洁，对准缺口插入到底，扣紧卡扣。
   • 确保所有连接器插接到位、锁定牢固。

安装自检清单：

• [ ] 板卡型号、槽位正确。
• [ ] 板卡已完全插入背板，固定螺丝拧紧。
• [ ] 所有外部连接器（光纤、电缆）已按原标识恢复，连接可靠。
• [ ] 机箱内无遗留工具、螺丝、标签等杂物。

阶段四：上电、参数恢复与基本测试 (预计耗时：1-2小时， 不含动态试验)

⚠️ 测试前，再次确认所有安全措施到位，励磁系统一次回路处于隔离状态，仅对控制部分上电。

步骤：

1. 控制电源上电：合上励磁调节柜的控制电源开关。
2. 观察指示灯：观察 板卡及机箱主控板上的状态指示灯。应无急停、严重故障红灯报警。通常会有运行灯闪烁，表示 CPU 正常工作。
3. 参数下载/核对 (核心)：
   • 通过装置前面板或调试软件，连接至调节器。
   • 将第一阶段备份的完整参数配置文件下载到新板卡中。这是保证控制行为一致性的关键。
   • 如果无法下载备份，则需手动逐项核对并输入所有参数，包括：PID 参数、各种限制值（V/Hz、欠励、过励）、保护定值、PSS 参数、CT/PT 变比等。此工作极其繁琐且易错，务必两人核对。
4. 静态功能检查：
   • 模拟量输入检查：在端子排上，用信号源模拟加入标准的发电机电压、电流信号。在操作面板或软件上查看测量值，核对显示值与输入值是否一致，极性是否正确。这是保证调节精度的基础。
   • 开关量输入检查：短接/断开各开关量输入端子（如“起励允许”、“增磁/减磁”），查看状态是否正确变化。
   • 触发脉冲检查（在功率柜完全隔离下进行！）：
     • 在调试软件中，进入“测试”模式，手动给定一个小的触发角。
     • 用示波器在 的脉冲输出测试点（或通过光纤连接至脉冲放大板）测量，应能看到与给定值对应、相位正确、幅值足够的双脉冲列。
     • 依次检查所有桥臂的脉冲。
5. 模拟闭环测试：
   • 在软件中投入“试验”模式，模拟一个小的电压偏差。
   • 观察调节器的输出（触发角）是否能正确、平稳地反向调节，以消除偏差，验证 PID 调节功能正常。

最终确认与记录：

• 完成上述测试后，记录新板卡的序列号、固件版本。
• 填写检修报告，详细记录更换过程、测试数据和结果。
• 重要：更换 此类核心板卡后，发电机重新投运前，必须在并网前进行完整的动态起励、空载电压调节、灭磁等试验，并在并网后进行小范围无功调节试验，以最终验证整个励磁系统功能正常。

⚠️ 如遇问题：

• 无法通讯/上电失败：检查板卡安装是否到位，控制电源电压，背板保险。
• 参数下载失败：检查软件版本兼容性，尝试用默认参数启动后手动输入。
• 测量值偏差大：检查外部接线和 板卡上的测量回路跳线/设置。
• 无触发脉冲：检查脉冲使能信号、板卡工作模式、脉冲电源。
