描述
产品详情

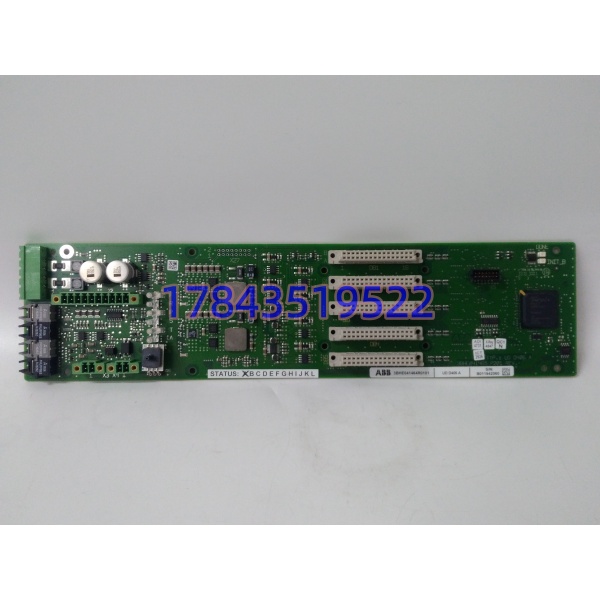

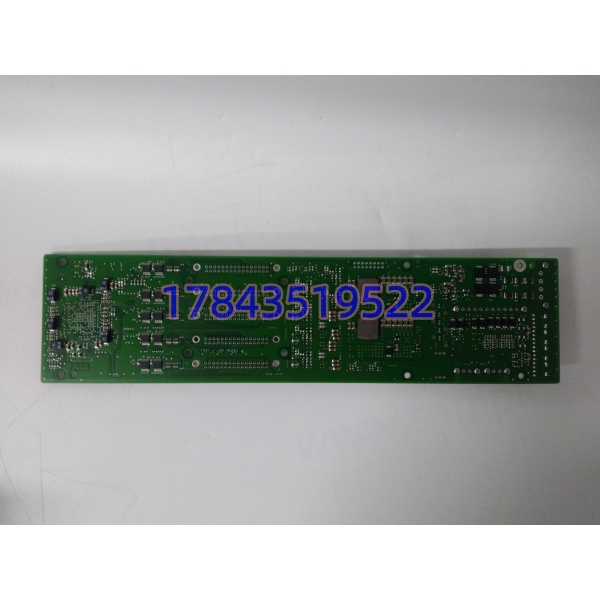

・型号：UDD406A 3BHE041465P201
・品牌：ABB
・系列：UNITROL 5000 数字励磁控制平台
规格参数
| 参数项目 | 参数数值 |
|---|---|
| 完整物料编号 | 3BHE041465P201，内部型号 UDD406A |
| 适配系统 | UNITROL 5000 全系列励磁控制柜机架 |
| 输出通道 | 双通道独立晶闸管脉冲触发回路 |
| 控制侧供电 | 24 V DC 背板取电，允许波动 18~32 V DC |
| 整机控制功耗 | 4.2 W（原厂样本常温实测） |
| 保护逻辑 | 硬件级晶闸管短路、触发回路断线、过热闭锁保护 |
| 信号采集 | 励磁电压、电流隔离采样反馈至背板总线 |
| 总线对接 | 私有背板通讯，匹配 PDD500A101 主控板 |
| 工作温度区间 | -20 ℃ ~ +70 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 隔离耐压 | 功率触发回路与控制回路隔离 2000 V DC，绝缘阻值＞10 MΩ |
| MTBF 参考值 | 332,000 小时（恒温无尘机房工况） |
| 执行行业标准 | IEC 61000 工业电磁兼容、IEC 60034 旋转电机励磁规范 |
| 安装方式 | 标准机架垂直插装，配套卡扣锁紧结构 |
产品介绍
（随机切入策略：A 场景痛点）水电、自备电厂运维班组常会碰到励磁脉冲板突发失效故障，UDD406A 作为 UNITROL 5000 系统晶闸管触发核心，一旦双通道驱动回路损坏，励磁功率单元无法接收调节信号，发电机迅速触发失磁保护解列，直接中断对外供电。严格来说，该板卡硬件引脚、底层脉冲时序逻辑无法兼容新一代 UNITROL 6000 平台，整套励磁柜体改造停机窗口协调难度大、改造成本高，存量机组只能依靠储备同型号备件维持连续运行。从备件总拥有成本测算，原厂标准订货交期可达 17 周，海外零散现货溢价普遍超 40%。常备缓冲库存可规避非计划停机带来的发电量亏损，同时分摊国际空运、报关产生的额外运维支出。板卡搭载独立硬件闭锁回路，触发回路故障不会反向击穿前端主控板，降低连锁硬件损毁风险。
应用场景与库存策略
痛点切入
存量 UNITROL 5000 励磁设备逐步进入老化周期，ABB 持续压缩 UDD 系列脉冲驱动板产能，市面流通现货逐年缩减。触发板损坏后，发电机无功、机端电压调节功能完全失效，机组被迫停运，现场仅能人工隔离励磁柜，存在电网电压波动、大面积失稳安全隐患。该型号属于中等损耗、极高停机损失 A 类关键备件，无第三方合规替代件，未提前做战略囤货会陷入长期缺件等待的被动局面。
典型场景与备货建议
- 火电厂汽轮发电机组励磁柜：负责三相整流桥晶闸管脉冲输出，故障直接触发机组解列。备货建议：每台机组留存 1 件缓冲库存，划入 A 类核心备件，重订货点设置为 1，库存清零立即启动批量寻源采购。
- 钢铁自备电厂同步机组：厂区电网谐波干扰大，脉冲回路元器件损耗速度更快。备货建议：3~5 台机组共享 1 件备件，建立跨机组调拨台账，压缩全厂备件资金占用。
- 炼化余热发电励磁装置：车间粉尘、温差偏大，板卡功率元器件散热效率下降。备货建议：每套余热机组常备全新原装件，不采用供应商寄售库存，翻新板触发脉冲幅值不稳定，易造成励磁电流波动。
- 偏远库区水轮发电机组：物流运输周期长，应急调货响应慢。备货建议：两套励磁机柜储备 1 件，持续跟踪原厂 Last-time-buy 公告，窗口期追加 2~3 件战略囤货。
真实案例
西北某自备电厂 3 台 60MW 汽轮机组配套 UDD406A 脉冲驱动板。去年冬季其中一块板卡双通道驱动芯片击穿，厂区无备用备件，原厂常规交期 14 周，加急空运仍耗时 19 天。期间对应机组停机检修，月度发电量缺口、电网调度罚金合计超 165 万元。后续运维优化库存方案，一次性采购 2 件现货存入备件库，周边四座自备电厂搭建备件共享调拨机制，同类故障停机时长缩短至 4 小时内。
