描述
产品详情
・型号：UAD149A0011
・物料订货号：3BHE014135R0011
・品牌：ABB
・系列：UAD149 Combi IO（AC800PEC 电力电子控制系统）
规格参数

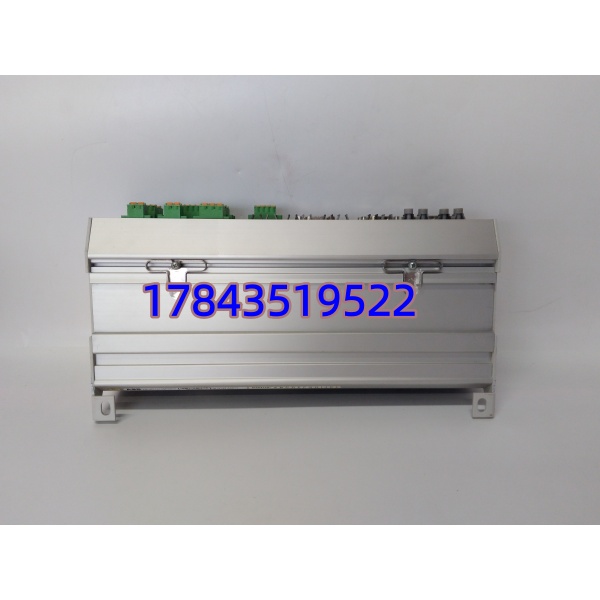

| 参数项 | 原厂手册标注参数 |
|---|---|
| 供电输入 | DC24V，整机典型功耗≤6W |
| 最小逻辑扫描周期 | 25μs |
| 电气隔离等级 | 通道与背板 2500VAC 隔离 |
| 模拟量通道 | 多路 4-20mA/0-10V AI/AO，转换精度＜0.1% |
| 数字量通道 | 多路 DI/DO，适配 24VDC 开关信号 |
| 内置控制算法 | POSICON 伺服三环控制、AVR 励磁 PID 闭环 |
| 通信接口 | SERCOS、Profibus、以太网调试口 |
| 安装方式 | 标准 35mm DIN 导轨安装 |
| 工作温度区间 | -25℃ ~ +70℃，机柜无凝露 |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 整机重量 | 约 1.68kg |
| 外形尺寸 | 275mm × 148mm × 100mm |
| 防护等级 | IP20（柜体内部使用） |
| 同系列区分 | 后缀 0001/0011 为通道配置差异，不可直接互换 |
| 可操作特性 | 支持模块在线热插拔更换 |
产品介绍

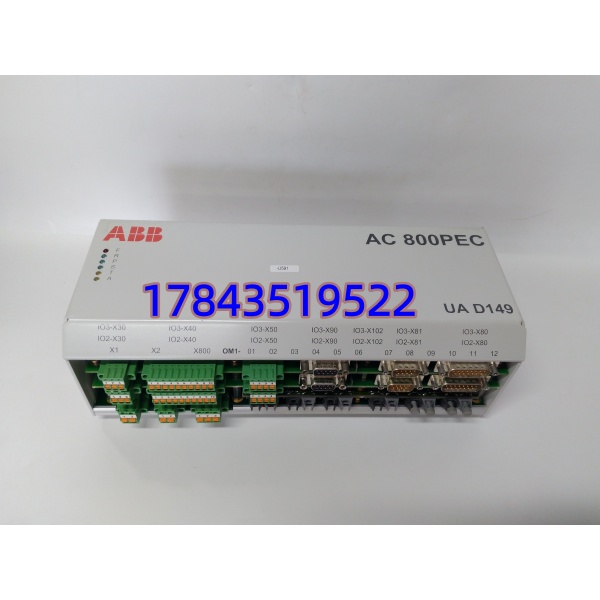

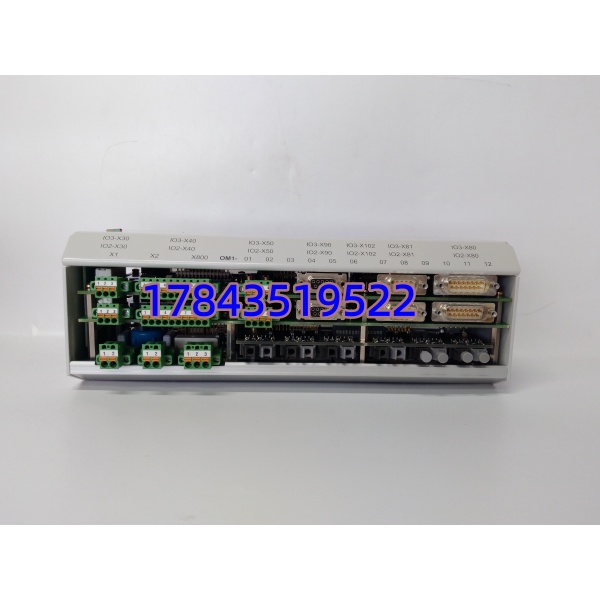

UAD149A0011（订货号 3BHE014135R0011）是 ABB AC800PEC 电力电子平台专用组合 IO 单元，同时覆盖发电机励磁 AVR 与高精度伺服运动两大控制场景。板载独立高速信号处理芯片，机端电压、转子电流、无功功率等励磁反馈信号经隔离采集后，快速输出调节脉冲至晶闸管功率单元，稳定机组并网电压与无功输出。
普通通用 IO 模块扫描周期多为毫秒级，无法满足励磁、伺服动态调节需求；同系列 UAD149A0001 通道配置更少，不能兼容大型机组多测点采集。这款单元集成伺服定位运算逻辑，轧机、造纸多轴同步控制无需额外加装运动模块，板载多阶滤波电路，可抵御大功率变频器、励磁柜带来的强电磁干扰。
应用场景与行业案例
痛点切入
我在电厂励磁改造现场碰到过 UAD149 模块老化，模拟量采集漂移，发电机机端电压持续波动，调度强制压低机组无功出力。普通 PLC IO 卡无高速闭环运算能力，不能临时替代励磁控制回路。原厂全新件海外订货周期普遍 60 天以上，机组长期降出力造成电量损耗。
典型场景
- 火电 / 水电发电机组 Unitrol 励磁柜：采集机端电压、转子电流，闭环调节励磁输出，保障并网稳定。
- 冷热轧钢厂多传动产线：多机架轧辊同步伺服控制，抑制张力波动，减少板材厚度偏差。
- 高速造纸机分部传动：各辊筒速度、位置同步调节，避免纸张拉伸、断纸故障。
- 化工离心压缩机变频系统：轴振、防喘振模拟信号高速采集，联动入口导叶调节。
真实案例
某西南 2×200MW 自备电厂 #1 机组励磁系统采用 AC800PEC 搭配 UAD149A0011，运行 9 年后模块模拟量通道出现零点漂移，机组无功调节区间收窄，只能带 50% 额定无功运行。原厂全新备件交付周期过长，采购成色完好拆机同款模块，在线热插拔更换后重新校准模拟量零点，电压波动控制在 ±0.3% 以内，机组无功调节恢复设计范围，满负荷稳定并网。现场电气工程师反馈，励磁核心 IO 单元建议每台机组预留 1 套备件，避免模块故障限制机组出力。
