描述
产品深度介绍

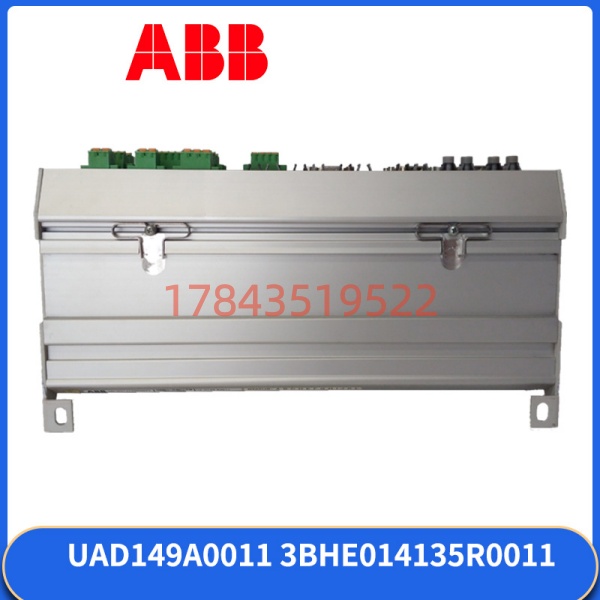

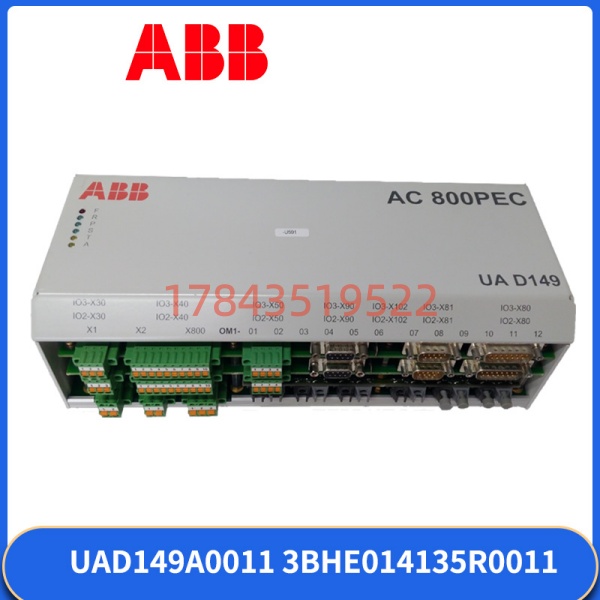

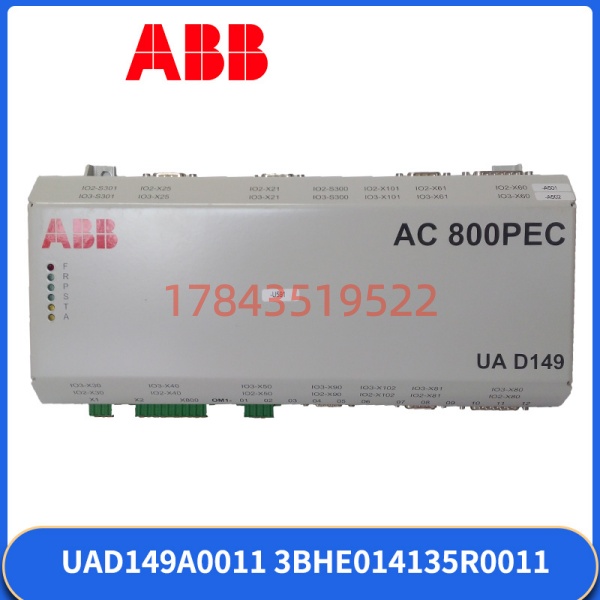

ABB UAD149A0011 (3BHE014135R0011) 是 ABB 专为发电机励磁控制与高精度运动控制场景设计的一体化模块，属于 AC800PEC/AC800M 及 System800xA 控制系统的核心组件。它集成了高速 I/O 处理、励磁闭环调节、伺服定位控制与多协议通信能力，可直接对接励磁功率单元与伺服驱动器，实现毫秒级响应控制。
相比通用 I/O 模块，该模块内置 POSICON 定位算法与励磁控制专用 PID 逻辑，支持位置 / 速度 / 转矩三环控制与 1Vss 差分编码器直连，广泛应用于火电 / 水电 / 核电机组励磁系统、数控机床、机器人及轨道交通牵引传动等领域。其工业级抗干扰设计与 IP67 防护等级，确保在严苛工况下稳定运行，是老旧系统升级与高性能控制架构的关键部件。
关键技术规格
| 参数名称 | 规格详情 |
|---|---|
| 型号 | UAD149A0011 |
| 订货号 | 3BHE014135R0011 |
| 适配系统 | AC 800PEC、AC 800M、System 800xA |
| 核心功能 | 励磁闭环控制、高精度定位 / 伺服控制、高速 I/O 处理 |
| 数字 I/O | 32 点 (16DI/16DO)，TTL 电平，25μs扫描周期 |
| 模拟 I/O | 12 位分辨率，支持 0–10V/4–20mA 输入 / 输出 |
| 编码器接口 | 支持 1Vss 差分、2048 线 / 200kHz，外部编码器直连 |
| 控制周期 | 位置环500μs，励磁闭环 < 1ms |
| 通信接口 | SERCOS、Profibus DP、Modbus RTU/TCP、以太网 |
| 供电电压 | 24 V DC (18–30 V DC)，5A 额定输入 |
| 功耗 | 约 2 W |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP67 (模块本体) |
| 安装方式 | 标准 DIN 导轨，支持热插拔 |
| 尺寸 | 约 27.5 × 14.8 × 10 cm |
| 重量 | 约 1.68 kg |
| 电气隔离 | 通道间 / 系统间光电隔离，抗工业干扰 |
安装与接线指南
阶段一：准备工作（预计耗时：15 分钟）
⚠️ 安全第一:
- 通知生产 / 运维部门，确认系统计划停机时间。
- 将 AC800PEC/AC800M 主控制器切换至停止 / 编程模式。
- 断开机柜 24V 控制电源及 UPS 供电，等待 5 分钟确保电容放电。
- 佩戴防静电手环，全程在防静电垫上操作，避免静电击穿模块。
工具准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀 (PH1 规格)
- Fluke 115 万用表 (测量电压 / 通断)
- 标签纸、记号笔、手机 (拍照备份配置)
备份工作:
- 导出当前系统硬件配置、控制程序及固件版本。
- 拍照记录旧模块的端子接线、DIP 开关 / 拨码设置。
阶段二：拆卸旧模块（预计耗时：10 分钟）
- 标记并断开所有通信线缆 (网线、SERCOS/Profibus 总线)、电源线及编码器线。
- 按压 DIN 导轨卡扣，水平向外平稳拔出旧模块，避免拉扯背板连接器。
- 检查背板连接器针脚，确保无弯曲、氧化或损坏，清理插槽内灰尘。
- 妥善放置旧模块，避免碰撞或受潮。
阶段三：安装新模块（预计耗时：15 分钟）
- 核对新模块型号 (UAD149A0011) 与订货号 (3BHE014135R0011) 无误，从防静电袋中取出。
- 配置复刻: 对照照片，设置 DIP 开关 / 拨码 (站地址、波特率、编码器类型)。
- 将模块对准背板插槽，垂直推入至底部，听到 “咔哒” 声即锁定卡扣。
- 接线恢复:
- 电源: 接入 24V DC，区分正负极，串联 2A 熔断器。
- 通信: 按标签连接 SERCOS/Profibus/ 以太网电缆，屏蔽层单端接地。
- 编码器: 连接 1Vss 差分信号线，核对信号极性。
- I/O: 按原标签恢复模拟 / 数字 I/O 接线，确保端子紧固。
- 检查所有接线牢固，无短路、错接，线缆无挤压。
阶段四：上电测试（预计耗时：20 分钟）
- 恢复机柜电源，先给模块单独上电，观察指示灯：
- RUN (绿) 常亮：正常启动
- COM (黄) 闪烁：通讯正常
- FAULT (红) 常亮：故障，需排查接线 / 配置
- 连接编程软件 (Control Builder/PEC Tools)，扫描网络，确认模块在线。
- 下载备份程序与配置，核对固件版本一致。
- 进行励磁 / 定位功能测试：
- 励磁控制：模拟电压 / 电流信号，观察输出调节响应。
- 定位控制：触发编码器信号，测试位置环响应与限位保护。
- 监控系统运行 30 分钟无异常，切换至运行模式，投入使用。
