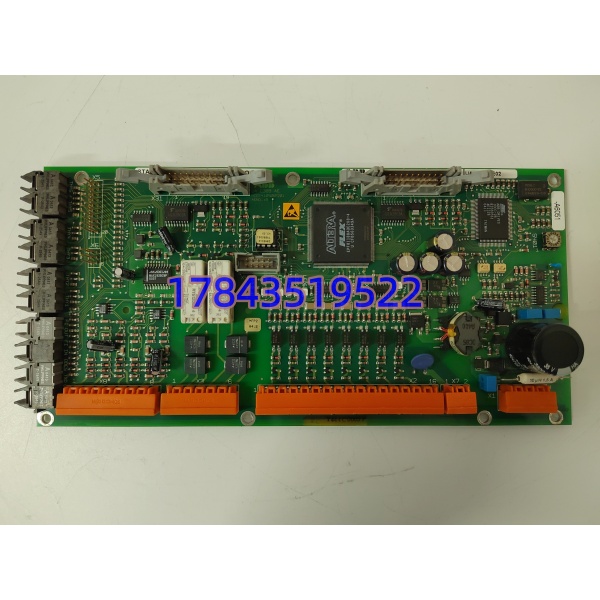

描述
关键技术规格
| 参数项目 | 原厂标准实测参数 |
|---|---|
| 物料编号 | UAC389AE02，HIEE300888R0002 |
| 配套机架 | ABB Advant AC410/AC450 标准背板机架 |
| 输入信号类型 | 4~20 mA 电流、±10 V 电压通用工业模拟信号 |
| 采集通道容量 | 8 路隔离模拟输入，附带多路数字状态检测通道 |
| 模数转换分辨率 | 16 bit，最小采集分度值 0.1 mV |
| 通道隔离耐压 | 1500 VAC 通道对地隔离，阻断地环路干扰 |
| 背板供电 | 24 VDC 机架背板取电，耐受 18~30 VDC 电压波动 |
| 整机功耗 | 典型 9 W，满载峰值不超 12 W |
| 维护特性 | 支持在线热插拔，无需停机整系统断电更换 |
| 内置算法 | 多级软件均值滤波、模拟量死区抑制、通道开路诊断 |
| 工作环境温度 | -20 ℃ ~ +60 ℃，控制柜无凝露工况 |
| 诊断指示 | 面板 RUN/FAULT/CHx 通道故障三色 LED 指示灯 |
| 合规标准 | CE 电磁兼容、工业过程控制 IEC 61131 标准 |
| 整机重量 | 0.29 kg，标准紧凑型插槽尺寸 |

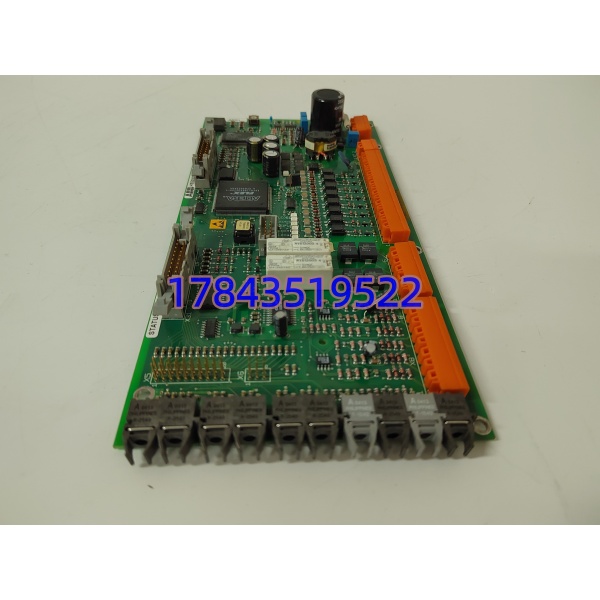

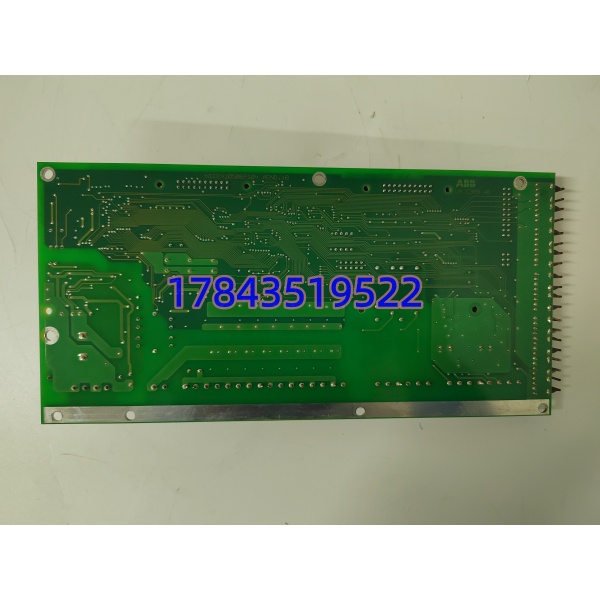

产品深度介绍
16 位高精度模数转换、1500 V 全通道电气隔离、硬件级通道断线检测、20 ms 快速信号滤波 —— 四项指标锁定 HIEE300888R0002 UAC389AE02 在 Advant 老款 DCS 系统里的信号采集核心地位。该模块直接插入 AC410/AC450 控制器背板，统一采集锅炉温度、机组励磁电压、管道压力、液位变送器信号，转换为数字总线数据上传主控，火电、化工存量 Advant 系统保有量极高。隔离设计彻底规避现场大功率电机、励磁柜带来的地电位漂移，杜绝采集数值跳变、调节回路震荡问题。
单块模块集成 8 路独立模拟采集通道，对比分立式单通道 AI 卡，机柜槽位占用减少 75%，布线端子数量大幅压缩，现场施工工时降低 40%。支持不停机热插拔，单块卡件故障更换时，其余通道采集不受中断，不会触发全厂工艺联锁跳机。该型号存在明确使用边界：一是原厂全线停产 Advant 硬件，无持续产能，现货库存逐年缩减；二是仅适配 AC410/AC450 老款控制器，新一代 800xA 系统背板总线协议不互通，无法直接混用；三是机柜长期温度高于 60 ℃会加速板卡电解电容老化，高温机房必须配套强制散热风机；四是不符合新版 RoHS 环保规范，新建项目环评无法通过，仅限存量设备维修替换。
容性与替代选型清单
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| UAC389AE02 HIEE300888R0002 | 同型号全新现货 | ✅ 直接替换 | 背板针脚、采集量程、总线通讯协议完全匹配，插拔即运行，抢修首选 |
| UAC389AE02 | HIEE300888R0001 前序版本 | ⚠️ 需软件重新校准通道 | 硬件尺寸一致，但出厂滤波参数不同，替换后需在 Advant 软件重设采集死区 |
| UAC389AE02 | UAC383AE01 数字输入卡 | ❌ 功能不兼容 | 仅采集开关量，无模拟量转换电路，无法替代励磁、温度变送器采集 |
| UAC389AE02 | AC800M AI810 新一代采集卡 | ❌ 总线不互通 | 800xA 背板 CEX 总线与 Advant 老背板协议完全隔离，无法混用机架 |
⚠️ 选型误区：UAC389 全系列外观插槽尺寸统一，仅后缀物料编码区分模拟 / 数字通道，采购只看 UAC389 前缀，上机后无模拟采集功能，延误机组检修。
快速结论与决策建议
- Advant AC410/AC450 存量 DCS、电厂励磁信号采集故障替换，优先选用 HIEE300888R0002 现货。
- 现场机柜内多块同型号 I/O 卡并行使用，核算背板总功耗，24 V 电源预留 20% 以上负载余量。
- 连续生产化工、火电装置，每 4 套采集回路常备 1 块备用模块，缩短停机检修时长。
- 夏季无空调电控柜，环境温度超过 55℃，加装散热滤网与轴流风机延缓板卡老化。
- 下单前记录原有模块物料完整编码，区分 R0001 与 R0002 版本，避免通道采集精度偏差。
现场技术避坑指南
- 版本参数不匹配坑：某热电厂 Advant 系统抢修误用 R0001 替换 R0002，励磁电压采集持续震荡，机组无功调节频繁波动，停机 4 小时重新校准通道参数。采购必须确认完整物料后缀编码。
- 信号线布线干扰坑：模拟采集电缆与动力电缆同槽平行敷设，无屏蔽层单端接地，采集数值跳变幅度超 5%；施工规范要求信号线单独穿金属管，屏蔽层机柜侧单端接地。
- ESD 静电击穿风险：北方冬季干燥环境，未佩戴接地防静电手环插拔模块，静电击穿 AD 采集芯片，上电无信号采集，单块备件更换成本高。
- 背板供电过载坑：单机架挂载超过 7 块 UAC389 系列 I/O 卡，24 VDC 电源容量不足，输入电压跌至 18 V 以下，模块持续报 FAULT 故障，供电功率预留 20% 余量。
