描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | UAC383AE01（HIEE300890R0001） |
| 通道配置 | 16 通道二进制输入（干接点） |
| 输入电压 | 24–240 VAC/DC（宽范围） |
| 输入电流 | 10 mA / 通道 |
| 输出电流 | 20 mA / 通道（驱动） |
| 工作温度 | -20°C ~ +70°C |
| 尺寸 | 100 × 120 × 35 mm |
| 重量 | 约 200 g |
| 适配系统 | ABB UNITROL 5000、PEC 系统 |
| 传感器类型 | PNP / NPN 兼容 |
| 绝缘耐压 | 通道间隔离，符合工业标准 |
产品深度介绍

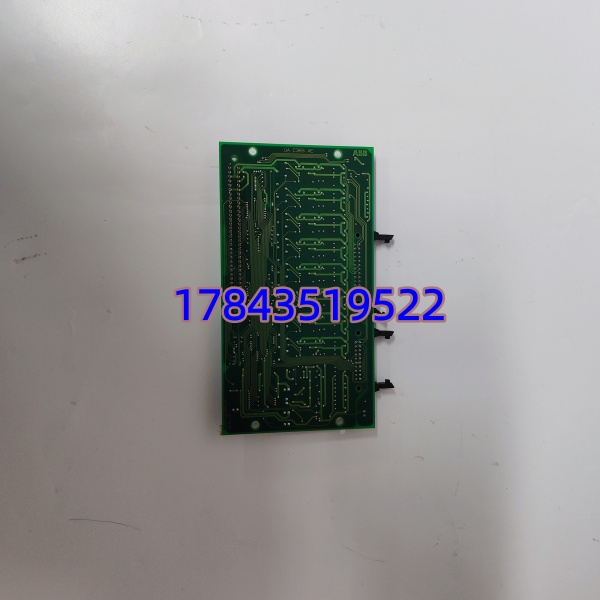

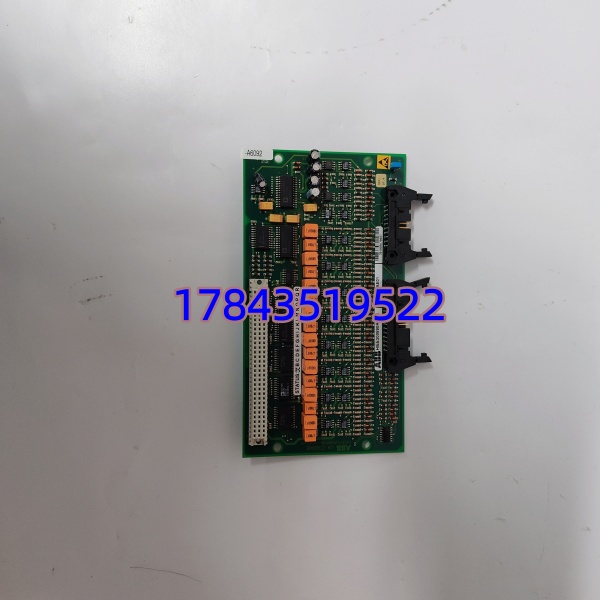

ABB UAC383AE01（HIEE300890R0001）是 ABB 专为电力电子与传动控制设计的16 通道二进制输入板，核心用于 UNITROL 5000 励磁系统与 PEC 功率控制单元。模块可采集干接点信号，兼容 24–240 VAC/DC 宽电压，适配 PNP/NPN 传感器。
它不仅是输入采集卡，还能输出精准门极驱动信号，控制 IGBT 等大功率器件开关。板载高抗干扰电路，适应电厂、风电变桨等强电磁环境，长期稳定运行。
应用场景与行业案例
工程痛点
电力电子与传动系统常面临信号电压不统一、传感器类型混杂、强电磁干扰问题，导致采集不准、误动作或模块损坏。
典型应用场景
- 电力行业 – 发电机励磁系统（UNITROL 5000）采集开关量信号（断路器位置、励磁投退、保护接点），输出脉冲驱动励磁晶闸管，保障电网同步与电压稳定。
- 风电行业 – 变桨控制系统安装于风机轮毂，采集变桨角度限位、急停、风速开关信号，驱动变桨伺服，适应 – 20°C~+70°C 宽温。
- 工业传动 – 大功率变频器 / 整流器用于冶金、轧机、电解电源的功率单元控制，接收使能、故障、复位信号，输出 IGBT 驱动脉冲。
- 轨道交通 – 牵引变流器采集车辆控制信号（前进 / 后退、制动、牵引允许），驱动功率模块，抗振动、抗电磁干扰。
真实案例
某风电场变桨系统批量更换2025 年，河北某风电场 1.5MW 机组变桨系统原模块老化，频繁报 “限位信号异常”，影响发电量。更换为 UAC383AE01 后，16 通道信号采集稳定，兼容原有 PNP 传感器，无需改线；宽温设计适配轮毂高温，至今运行超 6000 小时，无信号故障，年发电量提升约 3%。
质量透明化检测流程
- 入库验收检测核验 ABB 原厂序列号、合格证；电路板无腐蚀、焊点饱满、端子无氧化；核对装箱单与附件。
- 上机功能测试测试环境：ABB UNITROL 5000 测试机架；测试内容：16 通道干接点 / 电压信号全测试、PNP/NPN 传感器兼容、门极驱动输出脉冲测试、24 小时老化，记录温升与稳定性，出具报告。
- 电气参数测试Fluke 万用表测 24–240 VAC/DC 输入精度；500V 摇表测绝缘电阻＞10MΩ；校验驱动输出电流 20 mA，误差＜±5%。
- 固件 / 程序验证读取固件版本（V1.8.2）；备份配置文件；验证通道隔离、抗干扰性能，无串扰。
- 最终质检与包装质检员签字；防静电袋密封，气泡膜加固；贴 QC 合格标签；可提供测试视频 / 照片。
