描述
产品深度介绍

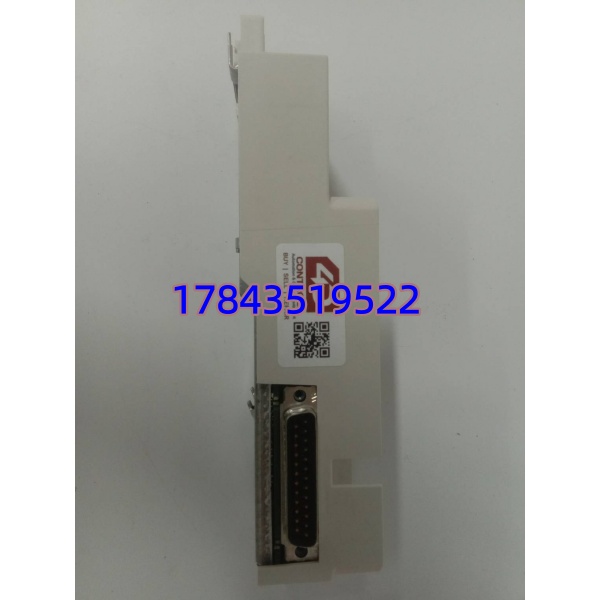

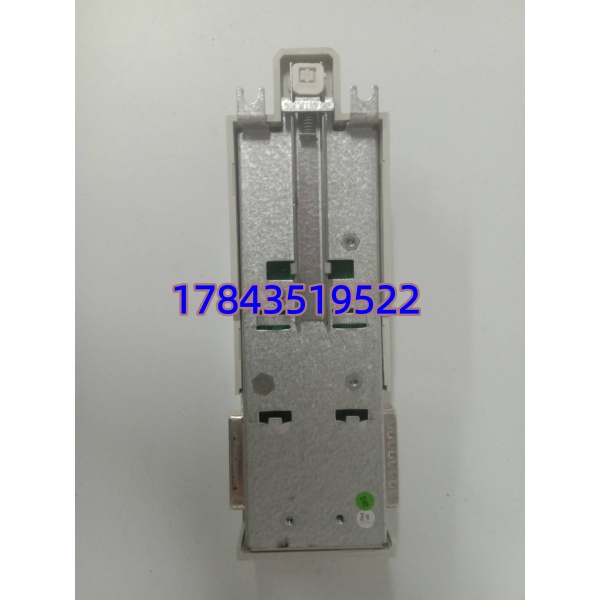

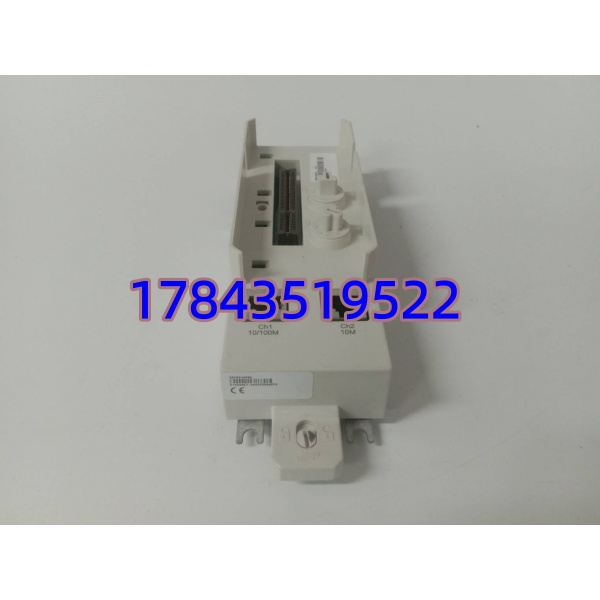

ABB TP867 是 AC800M CEX 扩展机架配套专用安装底座，仅可搭载 CI867K01（3BSE043660R1）Modbus TCP 通讯卡，二者组合构成完整通讯单元，通过 CEX 背板与 PM865/PM867 系列主控交互数据。底座内部集成 CEX 总线信号排线与 24V 分配供电回路，前端预留卡扣插槽实现通讯卡快速插拔固定；背板侧金手指对接机架 CEX 总线，为 CI867K01 提供稳定通讯与工作电源。硬件设计支持成对冗余组态下模块不停机更换，底座自带防反插定位凸台，避免装反烧毁通讯通道；PCB 基板带 ESD 防护与隔离滤波，降低变频器、大功率电机电磁干扰对总线信号的影响。采用卡扣式单槽位结构，拆装便捷，是存量 800xA 系统第三方仪表通讯扩容、老化卡件替换的通用配套备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整适配卡件 | CI867K01 Modbus TCP 通讯卡，物料 3BSE043660R1 |
| 背板总线 | CEX 高速控制器扩展总线，兼容全系列 AC800M CPU 机架 |
| 供电传输 | 机架 24V DC 馈电，向 CI867K01 输出稳定工作电源 |
| 机械结构 | 单槽标准卡扣插槽，带防反插定位结构 |
| 维护特性 | 冗余组态下，上层 CI 卡支持在线热插拔更换 |
| 安装规格 | AC800M CEX 机架单槽位卡扣式固定 |
| 整机尺寸 | 宽 59 mm × 高 185 mm × 深 127.5 mm，净重 0.7kg（含卡件） |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20，仅控制柜内部安装 |
| 合规认证 | CE、UL、RoHS、DNV-GL 船级认证 |
应用场景与行业案例
TP867 底座是 Modbus 通讯卡的承载载体，底座总线通路损坏后，整套 CI867K01 完全失效，现场变频器、HART 第三方仪表测点全部离线，中控只能就地人工巡检。
典型应用场景：
- 火力发电厂 – 800xA 锅炉辅控系统底座搭载 采集烟气在线监测、循环水泵变频数据，实现 DCS 远程监控与调节。
- 石油炼化厂区 – 精馏工段 DCS 改造多台压力、温度 HART 变送器通过 接入系统，TP867 底座集中承载通讯链路。
- 冶金轧钢车间 – 多变频传动集成控制轧机变频 Modbus 数据统一经 TP867+ 上传 AC800M，全线转速协同调度。
- 城市污水处理厂 – 加药 PLC 成套设备第三方加药机组以太网通讯依托 TP867 底座通讯单元接入主控，自动调节药剂投加量。
真实案例：中部某化工园区精馏工段 底座 CEX 总线线路老化，配套 通讯中断，16 台进料变频测点全部黑屏，班组只能现场手动操作阀门，工艺波动频繁。原厂常规调货 4 个工作日，长时间无远程监控存在超压风险。采购我方全新 底座现货，次日送达机柜间，冗余模式不停机完成底座更换，所有变频仪表数据实时恢复上传，后续企业储备多套底座用于装置扩容。
