描述
关键技术规格
- 供电电压: 24V DC（19.2–30V DC）
- 额定电流: 5A（供 PROFIBUS DP 与 I/O 模块）
- 工作温度: -25°C ~ +70°C
- 存储温度: -40°C ~ +85°C
- 防护等级: IP20
- 安装方式: DIN 导轨安装
- 尺寸: 85mm × 35mm × 125mm（宽 × 高 × 深）
- 重量：约 150g
- 通信接口: 2×RJ45（10/100Mbps 自适应）
- 支持协议: PROFIBUS DP‑V1/V2、Modbus TCP、Ethernet/IP
- 隔离特性：电源与通信接口间电气隔离
- 兼容模块: CI867、CI868、CI871、CI873、CI874
产品深度介绍

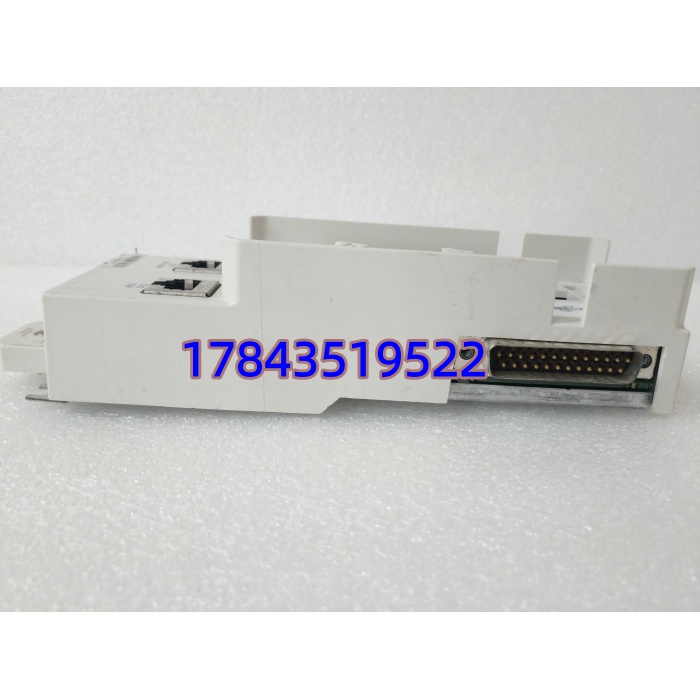

ABB TP867（3BSE043664R1）是 S800 I/O 系统的专用通信底板，用于 AC800M/800xA DCS 平台，配合 CI867 系列通信模块使用。它不仅提供机械安装与稳固支撑，还负责给通信模块及下游 I/O 分配 24V 电源，并集成双以太网口与多协议接口，实现控制器与现场总线、工业以太网的可靠互联。金属底座兼具接地与抗干扰能力，适合严苛工况长期运行
应用场景与行业案例
工程痛点
DCS 系统中，通信模块若供电不稳、安装松动或接口接触不良，会导致网络闪断、数据丢包，直接影响生产线连续运行。尤其化工、电力等行业，网络故障常引发联锁误动或停机。
典型应用场景
- 石油化工 – 现场总线控制用于炼化装置 S800 I/O 站，连接 PROFIBUS DP 仪表与 Modbus TCP 设备，保障连续流程数据稳定传输。
- 电力行业 – 电厂 DCS I/O 站锅炉、汽机系统远程 I/O 柜，通过以太网与控制器冗余通信，确保控制信号无扰切换。
- 冶金行业 – 轧线自动化高温高粉尘环境下，为 Ethernet/IP 设备提供可靠底座与供电，减少振动导致的通信故障。
- 水处理 – 水厂 SCADA 系统分布 I/O 站集成 Modbus TCP 通信，实现加药、曝气等设备远程监控，适配潮湿工况。
真实案例
去年 12 月，山东某化工厂 DCS 系统多 I/O 站频繁报通信中断，排查发现原底板老化、接口氧化。更换 TP867 后，双网口冗余与隔离设计彻底解决闪断问题，系统连续稳定运行至今，避免每月数次非计划停机。
核心卖点与差异化
- 多协议兼容：同时支持 PROFIBUS DP、Modbus TCP、Ethernet/IP，减少备件种类。
- 双网口冗余：2×10/100Mbps 以太网，支持网络冗余切换，降低单点故障风险。
- 电气隔离设计：电源与通信接口隔离，抗 EMI 干扰，适合强电磁工业环境。
- 宽温稳定运行：-25°C~+70°C 工作温度，适应高温、低温、潮湿等严苛工况。
- 即插即用：标准 DIN 导轨安装，快速插拔，配合 CI867 系列模块无需额外配置。
- 原厂严格测试：每块底板经通电、接口连通、绝缘测试，提供出厂测试报告。
