描述
产品深度介绍

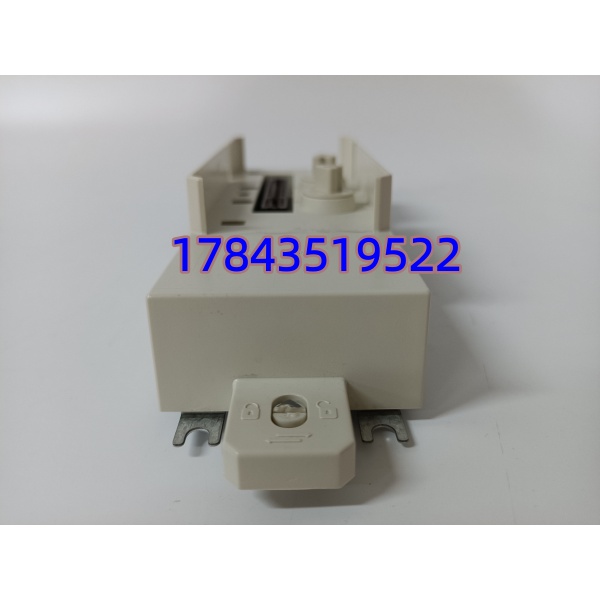

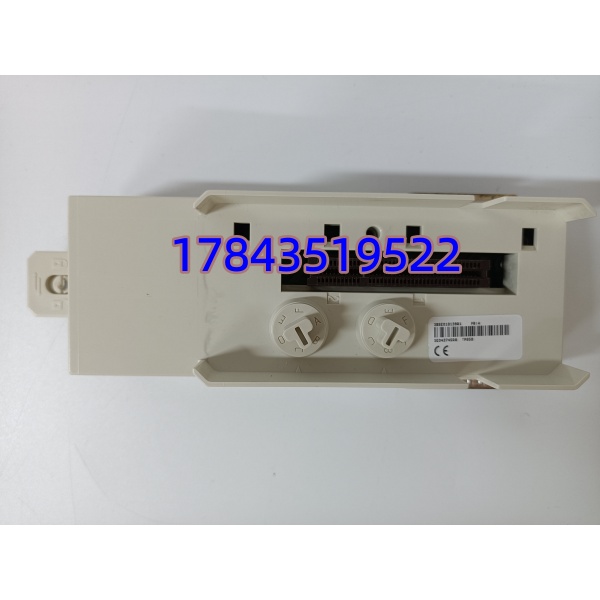

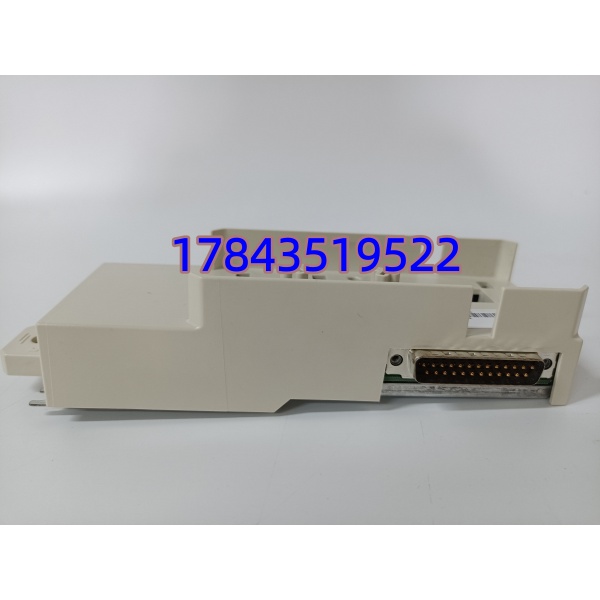

ABB TP858（3BSE018138R1）是 AC800M DCS 系统配套 S800 I/O 标准单槽端子底座，广泛用于火电、化工、水处理、冶金自控控制柜，作为各类 AI、AO、DI、DO、脉冲计数 I/O 卡件的安装载体。底座内置内部并行通讯背板，通过 CI801/CI840 等通讯接口模块与主控 CPU 交互，前端预留多组螺丝紧固端子，直接接入现场 4–20mA、开关量、脉冲信号线缆；底座自带短路、过流分段保护，单路信号短路不会影响整排底座其余模块正常工作。采用 35mm 标准 DIN 导轨竖向安装，拆装无需拆线即可单独插拔上层 I/O 卡件，支持现场在线更换卡件不改动外部接线；整机喷涂三防绝缘涂层，耐受车间粉尘、轻微潮湿工况，硬件自带故障指示灯，可快速定位底座供电、总线通讯异常点位。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 物料号 | 3BSE018138R1，型号 TP858 |
| 适配系统 | ABB AC800M DCS、S800 I/O 远程站系统 |
| 适配卡件 | 全系列标准尺寸 S800 AI/AO/DI/DO/ 脉冲计数 IO 模块 |
| 供电规格 | 24 V DC 背板集中供电，允许电压区间 20~32 V DC |
| 安装方式 | DIN35 标准导轨卡扣式安装 |
| 接线方式 | 螺丝紧固端子，适配 0.5–2.5 mm² 多股铜芯线缆 |
| 总线架构 | S800 内部并行 I/O 总线，底座级联扩展 |
| 保护设计 | 单槽独立过流熔断保护，故障隔离不牵连相邻模块 |
| 状态指示 | 电源运行、总线通讯两路独立 LED 指示灯 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 湿度环境 | 5%–95% RH，无凝露 |
| 整机功耗 | 空载约 1.8 W，满载单 IO 模块总功耗≤7 W |
| 认证资质 | CE、UL、CSA 工业自动化认证 |
| 配套通讯模块 | CI801、CI840、CI854 总线接口单元 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装、底座机身序列号，可提供原厂出库单据核验
- 防伪识别：底座侧面激光刻印完整型号 TP858 与物料号 3BSE018138R1，支持 ABB 渠道核验出厂批次
- 外观检查：底座 PCB 背板无腐蚀、无维修补焊痕迹、连接器针脚无弯曲氧化，外壳无磕碰裂纹，三防涂层完整
- 附件核对：原厂防静电密封袋、出厂质检标签完整留存
2. 上机功能仿真测试测试机架：ABB AC800M 仿真机柜、配套多类型 S800 IO 模块、24V 直流稳压电源、Control Builder 上位软件测试内容：
- 底座通电自检，两路 LED 运行状态完整记录
- 单槽位依次安装各类 AI/DI/AO/DO 模块，总线 24 小时持续通讯无掉线
- 多底座级联串联测试，总线时序同步，IO 点位识别无丢失
- 模拟单通道信号短路，验证底座独立过流保护，其余通道正常运行
- 高低温循环老化，背板供电稳定，通讯时序无偏移测试产出：完整纸质测试报告，附带底座实拍照片、IO 点位采集运行日志，可随货发送客户
3. 电气安全参数检测
- 500V 摇表绝缘电阻测试，底座背板对地阻值＞10 MΩ
- 供电回路、内部总线接地连续性导通检测
- 信号端子与背板低压耐压测试，无击穿、无漏电
4. 硬件版本与总线验证
- 读取底座固化硬件版本号，标注版本号存档
- 底座铭牌、完整型号、序列号拍照留存，方便客户现场核对匹配
- 记录出厂默认总线通讯参数、过流保护阈值
5. 终检打包出库
- 质检人员签字确认底座合格
- 独立防静电真空袋密封封装
- 气泡膜缓冲包裹，硬质防静电纸箱封装
- 粘贴 QC 合格标签，标注检测日期、底座序列号
