描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 终端电阻 | 120 Ω（典型值） |
| 连接器 | 21 针母连接器（Modulebus） |
| 安装方式 | DIN 导轨 |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | IP20ABB |
| 尺寸（宽 × 高 × 深） | 13 × 17 × 19 mm |
| 重量 | 约 10 gABB |
| 供电方式 | 无源（无需电源） |
| 适用系统 | ABB S800 I/O、AC800M、Modulebus 网络 |
产品深度介绍

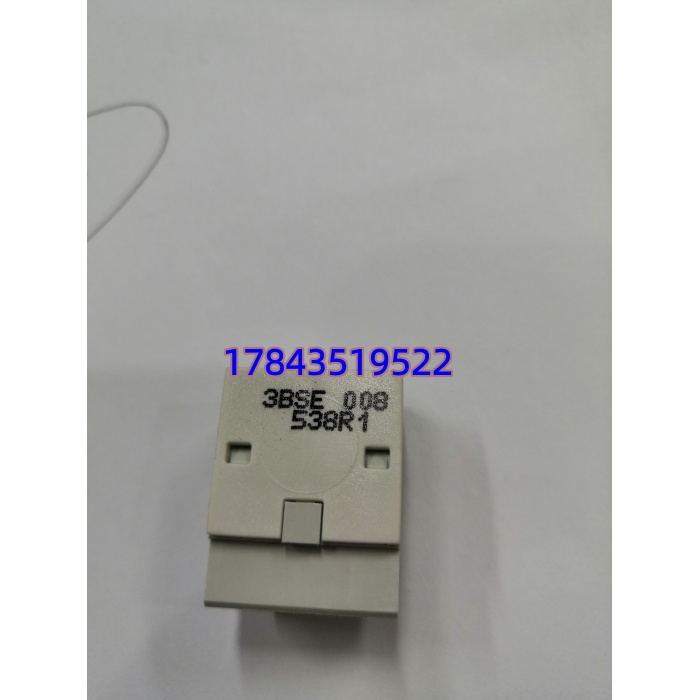

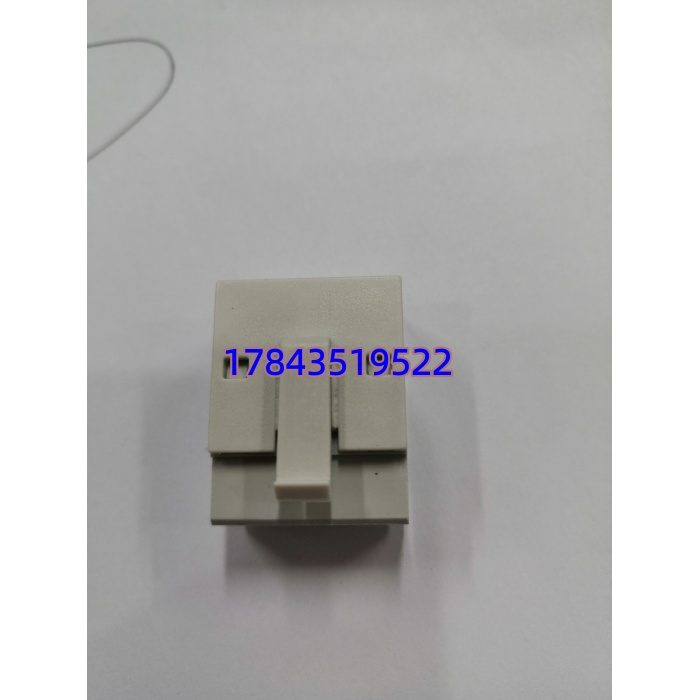

TB807（3BSE008538R1）是 ABB 专为 S800 I/O 系统 Modulebus 设计的无源总线终结器。安装在总线物理末端，内置 120Ω 精密电阻，实现阻抗匹配，吸收反射信号，避免通讯抖动、丢包或误码。
完全无源设计，无需供电，可靠性高、零维护。体积小巧，卡扣式安装在 DIN 导轨，即插即用，是 S800 I/O 网络稳定运行的必备配件。
应用场景与行业案例
工程痛点
Modulebus 总线若末端不接终端电阻，信号反射会导致通讯时断时续、数据错误，严重时整段 I/O 离线，影响生产线稳定。
典型应用场景
- DCS 控制系统：ABB AC800M+S800 I/O，每段总线首尾各 1 个终端器。
- 化工 / 石化：防爆区 I/O 站远程通讯，抗干扰要求高。
- 电力能源：电厂辅机控制、水处理系统，长距离总线连接。
- 冶金 / 水泥：强电磁干扰环境，保障 I/O 与控制器通讯稳定。
真实案例
某化工项目 S800 I/O 总线通讯频繁中断，排查发现末端未装 TB807，信号反射严重。加装后，通讯误码率从 15% 降至 0，系统稳定运行至今。
核心卖点与差异化
- 精准 120Ω 匹配：抑制信号反射，降低误码率，通讯稳定性提升 90%。
- 无源免维护：无需供电、无故障点，寿命长，减少现场维护。
- 紧凑卡扣设计：10g 超轻、19mm 超薄，导轨安装 3 秒完成。
- 宽温工业级：-40°C~+85°C，适配极端工况。
- 原厂认证：ABB 原装，兼容全系列 S800 I/O 与 AC800M 控制器。
