描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | SUE3000 1VCF750090R0804 |
| 控制电源 | 24V DC（19.2–28.8V DC 宽范围） |
| 切换时间 | ≤30ms（约 1.5 个电网周期） |
| 切换模式 | 4 种（母联备自投、进线互投等） |
| 通信协议 | IEC 61850-8-1、Modbus RTU、Profibus DP、SPA Bus |
| I/O 配置 | 模拟量输入 / 输出、开关量输入 / 输出 |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（机柜内安装） |
| 尺寸（mm） | 约 150×100×50 |
| 重量 | 约 1.2 kg |
| 功能特性 | 故障录波、看门狗自检、线圈监视、解耦保护 |
产品深度介绍

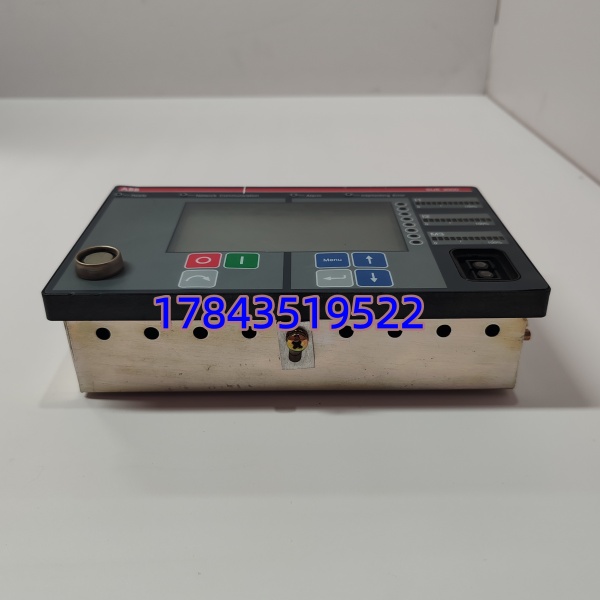

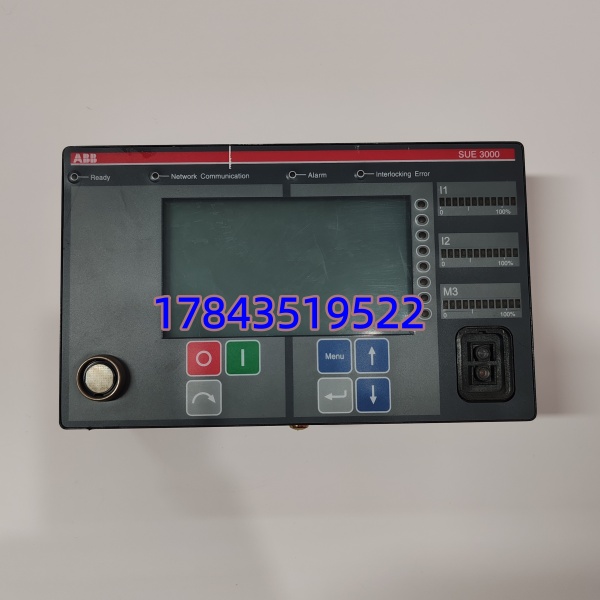

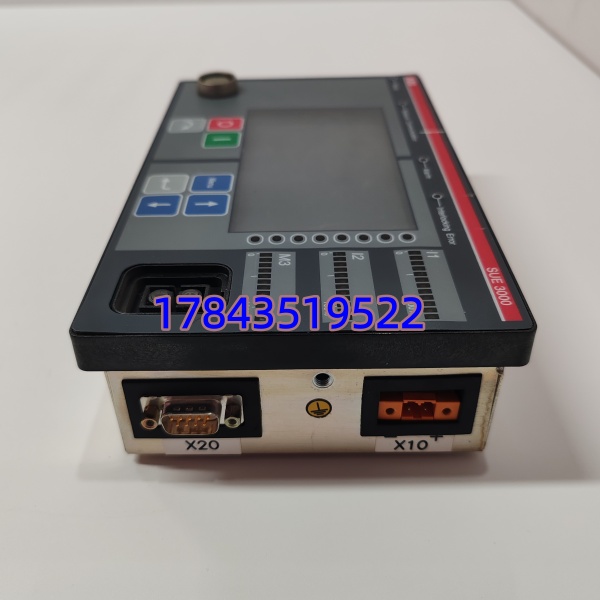

ABB SUE3000 1VCF750090R0804 是 ABB ProtectIT 系列的高速电源切换装置（HSTS/HSTD），核心用于工业关键负荷的不间断供电保障。当主电源发生故障时，装置可在 ≤30ms 内自动切换至备用电源，避免生产中断与设备损坏。
该单元集成LCD 操作面板与多端口通信，支持 IEC 61850 等主流协议，可无缝接入 ABB System 800xA 及第三方控制系统。硬件采用工业级加固设计，PCB conformal 涂层，适应粉尘、振动、宽温等严苛工况。相比传统 UPS，SUE3000 容量无上限、投资更低、维护更简便，是连续生产型企业的优选方案。
应用场景与行业案例
连续生产型工厂最怕非计划停电 —— 哪怕几秒，也可能导致整条生产线停产、产品报废、设备损坏，重启耗时耗力，损失巨大。SUE3000 正是为解决这类供电连续性风险而生。
典型应用场景
- 石油化工：炼油、乙烯装置的 DCS、压缩机、加热炉控制回路，停电易引发爆炸、泄漏等重大安全事故。
- 电力行业：发电厂辅机（引风机、给水泵、磨煤机）、变电站关键负荷，保障机组安全停运或不间断运行。
- 冶金钢铁：高炉、转炉、连铸机、轧线自动化系统，停电易导致钢水凝固、设备卡阻，损失惨重。
- 制药 / 精细化工：无菌车间、反应釜、冻干机、质检设备，停电会造成批次报废、GMP 合规风险。
- 数据中心 / 半导体：关键 IT 负荷、洁净室、光刻设备，毫秒级切换保障数据不丢失、生产不中断。
真实案例：某大型炼化厂供电升级
2024 年，华东某炼化公司 100 万吨 / 年芳烃装置面临老旧备自投装置切换慢（>500ms）、多次晃电导致停产的问题，单次停产损失超 200 万元。
改造方案：采用 ABB SUE3000 1VCF750090R0804 替换原有继电器式备自投，配置 “两进线一母联” 模式，接入 DCS 实时监控。
效果：
- 切换时间由 500ms 缩短至 22ms，完全躲过电机失步时间；
- 投运 12 个月，成功应对 3 次电网波动、1 次进线故障，零停产；
- 维护量下降 70%，无需定期校验继电器，远程即可诊断与参数修改。
入库质检全流程
- 入库验收：核对原厂订单、序列号、防伪标签；检查面板无划痕、无变形、接口完好；配齐说明书、合格证、质保卡。
- 上机功能测试：接入 ABB 专用测试机架，24V DC 供电；测试 LCD 显示、按键、LED 状态；模拟主电故障，实测切换时间≤30ms；连续运行 24 小时，监测温升与稳定性。
- 电气参数测试：用 Fluke 500V 摇表测绝缘电阻 > 10MΩ；测试接地连续性、耐压；检查浪涌保护、EMC 性能。
- 固件与配置核验：读取固件版本（如 V2.1.3）并记录；备份默认参数、通信配置、I/O 映射；拍照存档，方便客户现场恢复。
- 封装出库：质检员签字确认；防静电袋密封，气泡膜 + 纸箱加固；贴 “QC Passed” 标签，注明日期与测试编号；可提供测试视频 / 照片供客户核验。
