产品深度介绍

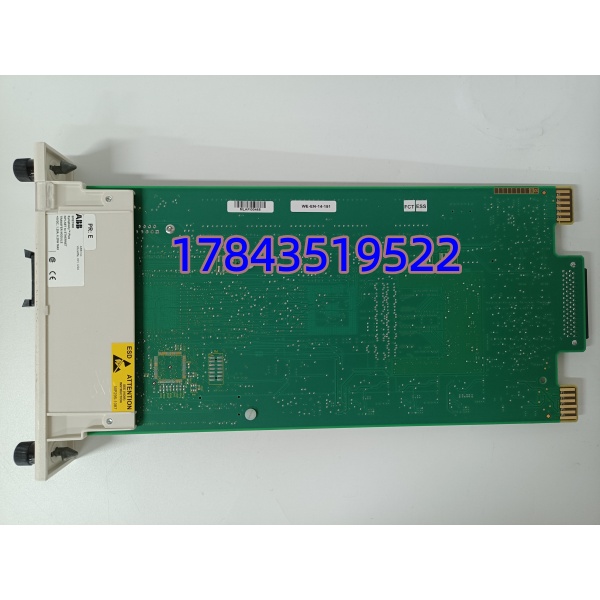

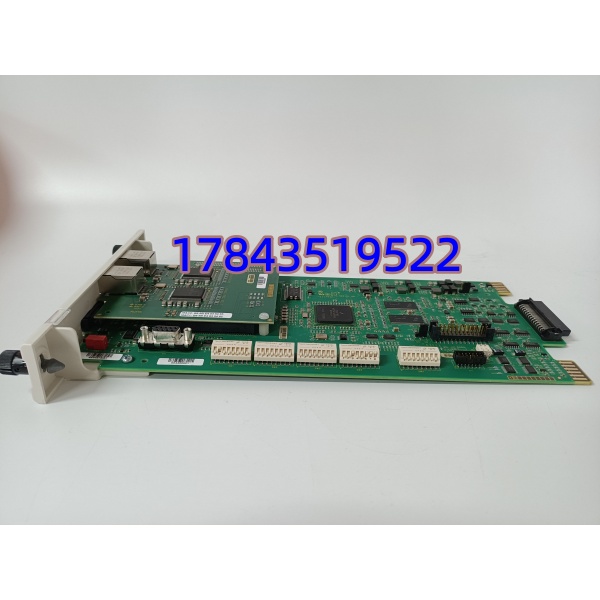

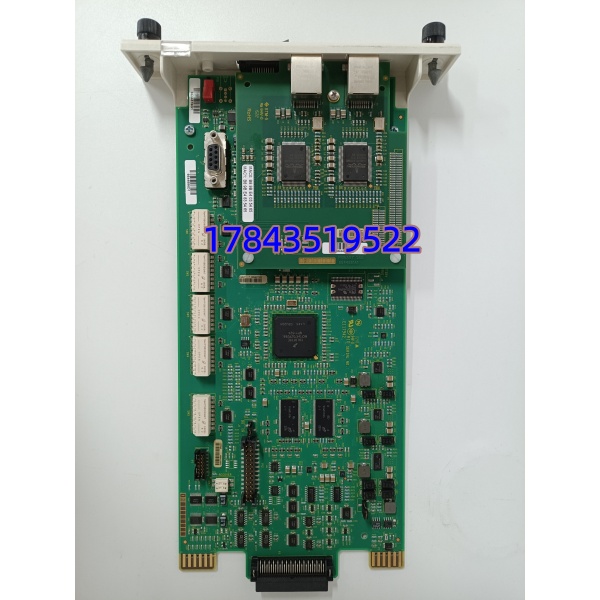

ABB SPIET800 是适配 Symphony Plus、INFI90/Harmony 老款 DCS 的专用协议网关模块，核心作用是完成老旧 INFI-NET 专用控制总线与现代 TCP/IP 以太网协议双向转换，打通传统贝利 DCS 与上位监控、800xA 系统、OPC 服务器、第三方 PLC 的数据交互通道。模块搭载独立 32 位 RISC 运算芯片，最多承载 30000 个工艺点位同步转发，双路独立以太网支持冗余组网、MRP 环网自愈，单网口断线无数据丢失；INFI-NET 与以太网之间带 1500V 隔离防护，隔绝控制网与 IT 监控网电磁干扰，避免上位网络波动影响底层联锁逻辑。板载完整自诊断电路，前面板 LED 分别指示运行状态、INFI 总线链路、双以太网链路故障；全板三防涂层处理，宽温适配电厂、炼化多粉尘控制柜，无需整体更换整套 DCS 硬件，仅加装本模块即可完成数字化升级，大幅降低改造工期与改造成本。配套 S+ Engineering 组态软件完成网络参数、点位转发权限配置。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | SPIET800 |
| 适配系统 | Symphony Plus、Harmony、INFI 90 贝利 DCS |
| 总线接口 | 背板 INFI-NET 专用控制总线 |
| 以太网端口 | 双路 RJ45 10/100M 自适应，自动交叉检测 |
| 隔离等级 | INFI-NET 与以太网 1500V RMS 电气隔离 |
| 支持协议 | INFI-NET 专有协议、Modbus TCP、OPC UA、TCP/IP、MRP 环网冗余 |
| 最大点位容量 | 30000 个过程变量、报警、趋势点转发 |
| 供电规格 | 机架背板 24VDC，功耗≤4W |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，控制柜室内安装 |
| 冗余能力 | 双网口链路冗余，单路断线无缝切换 |
| 安装方式 | Symphony 标准机架插槽式卡扣安装 |
| 整机尺寸 | 89 mm × 216 mm × 140 mm |
| 整机净重 | 约 1.0 kg |
| 配套软件 | S+ Engineering、800xA 操作平台 |
常见问题解答
Q1：SPIET800 支持热插拔更换吗，更换时机组底层控制会停机吗？A：硬件支持机架带电热插拔，但不推荐在线更换。插拔瞬时 INFI-NET 总线报文冲击会造成上位监控短时断连，底层控制器联锁、调节逻辑完全不受影响；连续生产装置建议维护窗口期整机断电更换，提前屏蔽上位采集任务。
Q2：SPIET800 和 SPICT800 有什么区别，可以直接互换吗？A：机架插槽通用，但功能完全不同，无法直接替换无需改配置：
- SPIET800：INFI-NET 转双路以太网网关，对接 SCADA/800xA 上位；
- SPICT800：INFI-NET 转串口 RS485，对接现场 Modbus 仪表、第三方 PLC。替换需重新规划网络架构、完整重做点位转发映射。
Q3：上位 SCADA 完全无工艺数据，快速排查顺序是什么？A：由外到内分层排查：
- 双路网线、交换机端口、模块 IP 网段是否冲突、网线断路；
- S+ Engineering 网关点位转发映射是否完整、权限开启；
- 模块固件版本与 INFI 系统不兼容；
- 网口芯片静电击穿，判定网关硬件故障需更换 SPIET800。
Q4：全新原装质保多久，如何区分原装全新与翻新网关？A：现货全新原装提供 12 个月质保，自发货当日起计算。区分方法：
- ABB 原厂真空防静电袋未拆封，PCB 无二次焊接痕迹，背板金手指无插拔磨损；
- 机身序列号可向 ABB 渠道系统核验出厂批次、出厂固件版本；
- 可提供 24 小时满载点位转发测试日志、原厂装箱单据。翻新网关多存在打磨序列号、RJ45 接口重新焊补，无完整出厂隔离耐压、报文转发校验记录，不适合电厂、化工关键 DCS 系统使用。
A：硬件上限 30000 个过程变量、报警、趋势点位；大型全厂分布式系统点位超上限时，配置两块 网关，分区分摊转发负载，降低单卡通讯延迟。
Q6：原厂订货周期多久，现货硬件和原厂订货有无差异？A：ABB INFI90 系列原厂备件订货交期 15–22 周，报价偏高；本店现货为海外授权渠道全新原装，协议转换芯片、固件、双网口冗余电路与原厂订货完全一致，发货时效 1–3 天，配套全套满载点位转发质检资料，到货导入网络配置即可投运调试。
