描述
产品深度介绍

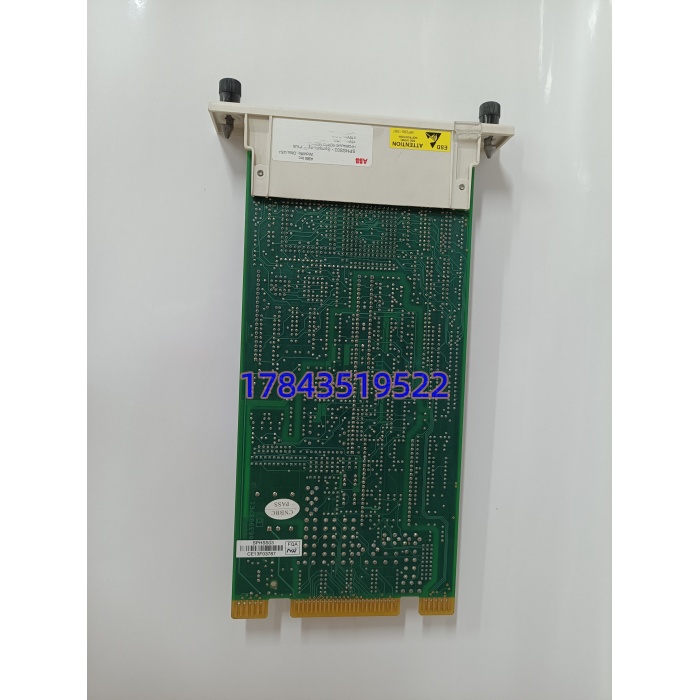

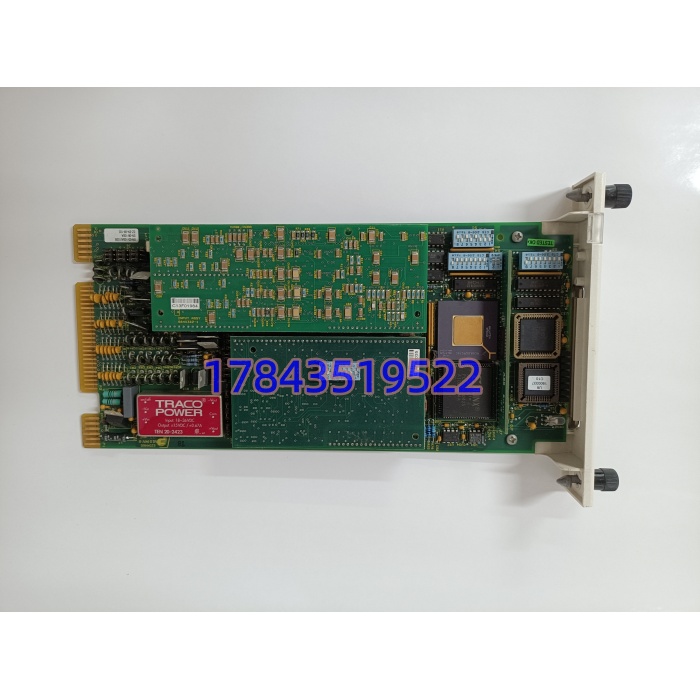

ABB SPHSS03 是 Symphony Plus DCS 系统的专用液压伺服控制卡件，专为电力行业涡轮机、汽轮机的液压执行机构设计。模块集成闭环伺服控制算法，直接驱动液压伺服阀，实现位置、速度、力矩的高精度控制，响应快、稳定性强。适配 Harmony 标准机架，与 Symphony Plus 系统无缝集成，广泛用于火电、核电、燃气轮机等关键设备控制。
关键技术规格
- 控制对象：液压伺服阀（伺服执行器）
- 系统兼容：ABB Symphony Plus、Harmony DCS 机架
- 供电：24VDC ±10%，功耗 5–8W
- 控制精度：±0.5%（满量程）
- 工作温度：-25°C ~ +70°C（工业级）
- 尺寸：297.18mm × 35.56mm × 175.26mm
- 重量：约 0.6kg
- 安装：标准 Harmony 机架插槽安装
- 替代型号：SPHSS13（ABB 官方升级替换）
质量控制流程
- 入库验收：核对 ABB 原厂序列号、装箱单；外观无划痕、接口完好，防伪可查。
- 功能测试：接入 Symphony Plus 测试机架，连接标准伺服阀；测试闭环控制、响应速度、精度，连续运行 24 小时无异常。
- 电气检测：24VDC 供电测试，绝缘电阻＞10MΩ，接地合格，无短路。
- 固件验证：读取固件版本（V4.2 及以上），备份配置，确认与系统兼容。
- 包装发货：防静电袋密封，贴 QC 合格标签，配测试报告、合格证，气泡膜加固。
技术避坑指南
- 型号替代风险：SPHSS03已停产，升级型号为 SPHSS13，两者硬件兼容但固件不通用；直接替换会导致控制失效，需重新下载参数并校准。
- 伺服阀匹配：仅适配ABB 标准液压伺服阀，非原厂阀需核对电气接口与控制信号；曾有工程师混用第三方阀，导致控制精度漂移、抖动。
- 配置参数备份：模块参数需单独备份，更换后必须重新导入并校准零点；无备份会导致调试周期延长至 4 小时以上。
- 电源稳定性：24VDC 电源纹波需＜50mV，纹波过大会引发控制波动、误动作；建议加装电源滤波器，避免与大功率设备共电源。
- 静电防护：模块含高精度控制芯片，安装必须戴防静电手环；冬季干燥环境曾发生静电击穿模块，损失超 5000 元。
