描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 控制通道数量 | 3 路独立闭环伺服通道 |
| 支持控制模式 | 位置闭环、速度闭环、压力 / 力闭环 |
| 反馈信号输入 | 0–10 VDC、4–20 mA、LVDT 位移传感器信号 |
| 伺服阀驱动输出 | 0–10 V 模拟量比例输出 |
| 单通道响应时间 | ＜5 ms（指令至输出） |
| 定位重复精度 | ±0.005 mm |
| 额定供电规格 | +24 VDC ±15%，整机功耗 13.7 VA |
| 辅助供电输出 | +5 V（4.7 VA）、±15 V（0.7 VA） |
| 配套端子底座 | IMHSS03（必须配套使用，不可混用其他底座） |
| 兼容控制器 | BRC 系列、INNPM22、INNPM01 网络处理单元 |
| 工作环境温度 | -10 ℃ ~ +60 ℃ |
| EMC 抗干扰标准 | IEC 61000-4 工业电磁兼容规范 |
| 平均无故障时间 MTBF | ＞120,000 小时 |
| 替代升级型号 | SPHSS13（高速增强型，远距离伺服控制场景） |
产品深度介绍

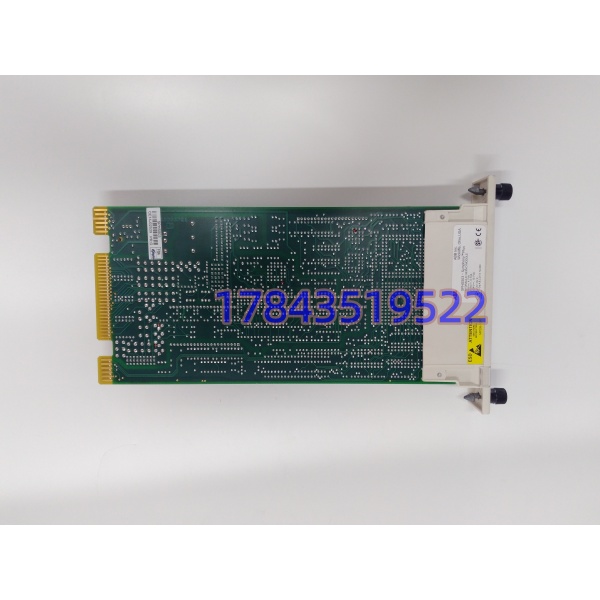

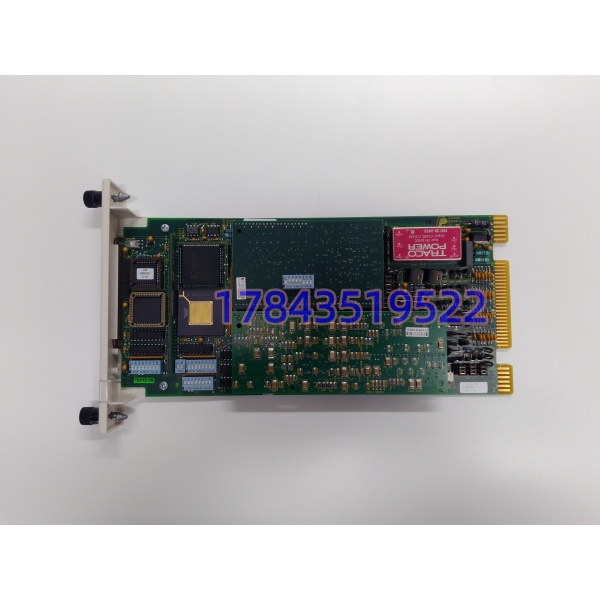

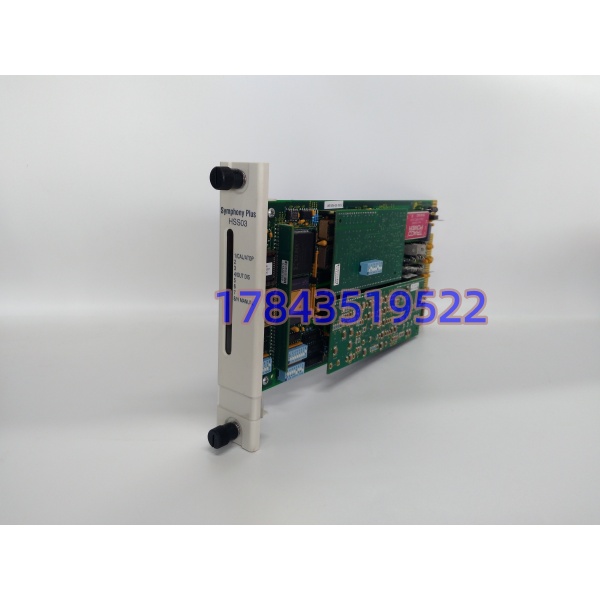

ABB SPHSS03 是贝利 INFI90/Symphony Plus 平台原生液压伺服控制卡件，配套 IMHSS03 端子底座组成完整电液控制单元，专用于汽轮机调门、锅炉减温阀、冶金连铸液压缸、重型液压加压设备。国内火电、氧化铝、造纸存量 DCS 系统大量搭载，负责伺服阀信号输出与 LVDT 位移反馈采集，是机组调节回路不可替代核心备件。
模块内置独立硬件 PID 运算电路，三通道完全隔离互不干扰，规避多轴动作串扰漂移问题。板载硬件故障诊断电路，通道断线、输出短路、反馈超限均可通过系统上位机直观报警，缩短现场排故时长。整机工业宽温设计，锅炉汽机房高温、粉尘工况可长期连续运行；老款 INFI90 机架可直接插拔安装，仅需匹配系统固件版本。该型号已逐步停产，原厂替代型号为 SPHSS13，存量机组维修优先选用 SPHSS03 保证程序无需大幅修改，出库全部经过 24 小时带电模拟伺服负载老化测试。
常见问题解答
- 老哥，SPHSS03 能单独上机吗，要不要配底座？绝对不能单独使用，必须搭配 IMHSS03 端子底座成套安装。底座负责现场 LVDT、伺服阀线缆接线，模块与底座通过内部总线通讯，分开单插底板会直接报通道失效、总线失联。市面上单卖裸板无法直接投用，采购时务必确认配套底座。
- 新旧 SPHSS03 固件版本不一致，会出现什么故障？现场见过多次电厂改造踩坑：新模块固件版本高于原系统，插架后调门频繁抖动、PID 输出震荡，严重时机组负荷波动。拆机前记录系统组态软件版本与旧模块固件，下单同步告知，我们可提前刷写匹配固件，上机无需重新整定伺服参数。
- 这套卡件支持不停机热插拔更换吗？分系统架构：整机冗余 N+1 控制器架构下可热插拔；单 CPU 无冗余机架，更换前必须切手动、闭锁伺服输出后断电拔板。带电直接插拔极易击穿板载精密运算芯片，我见过一次现场电工带电换板，两万多的模块直接烧毁停机 4 小时。
- SPHSS03 和 SPHSS13 能不能直接互换替代？硬件机架尺寸通用，但内部运算逻辑、通讯时序完全不同，不能直接替换。SPHSS13 是高速增强款，适配远程伺服控制柜长线传输；换成 SPHSS13 需要重新修改上位组态、重新整定全部伺服 PID 参数，停机调试周期长，存量老机组维修优先选 SPHSS03。
- 怎么确认发的不是翻新维修板，有检测凭证吗？每块模块入库核验原厂序列号、背板镭射码；做 500V 绝缘电阻、全通道伺服负载模拟测试，出库附带完整测试报告与通电视频。翻新件会有电路板动焊、金手指磨损、电容更换痕迹，入库全检筛除，支持客户远程视频开箱、通电验货。
- 质保周期多久，接线短路烧毁保修吗？全新原装质保 12 个月。人为接线短路、静电击穿、未配套 IMHSS03 底座上机造成损坏不在质保范围；发货附带防静电操作、接线规范提示，拆装必须佩戴接地防静电手环，手禁止触碰背板金手指。
- 一块 最多控制几路液压伺服执行机构？硬件固定 3 路独立闭环通道，每路对应一套 LVDT 位移传感器 + 伺服阀。如果现场单台设备超过 3 轴伺服控制，需要额外增加第二块 扩展，无法通过软件扩容通道数量。
