描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | SPAD346C3，同系列兼容 SPAD346C1/C2 |
| 适用保护对象 | 双绕组变压器、发电机、厂用变，75% 同电源三绕组变 |
| 工作供电范围 | 80–265 V AC/DC 自适应宽幅供电 |
| CT 二次额定电流 | 1 A / 5 A 双规格兼容 |
| 核心保护动作速度 | 差动速断＜10 ms，主差动保护＜20 ms |
| 防误动闭锁逻辑 | 二次谐波闭锁（防励磁涌流）、五次谐波闭锁（防过励磁） |

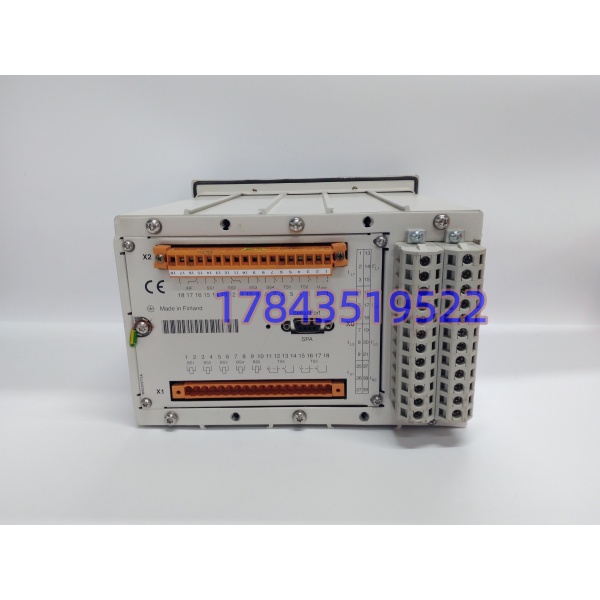

| 输入输出端子 | 5 路可编程外部输入、4 路跳闸输出、5 路信号告警输出 |
| 通讯接口 | RS232、MODBUS RTU、IEC 60870-5-101 |
| 故障记录功能 | 内置扰动录波，同步采集电流、开关量故障时序 |
| 工作温区 | -25 ℃ ~ +70 ℃，无凝露环境 |
| 防护等级 | 面板 IP65，内部端子 IP20 |
| 整机功耗 | 额定运行≤15 W |
| 安装尺寸 | 220 × 160 × 80 mm，支持机柜嵌入式安装 |
| 配套调试软件 | SPAS 定值整定软件，支持固件现场升级 |
| 电磁兼容标准 | 符合 IEC 61000-4 静电、浪涌、辐射抗扰规范 |
产品深度介绍

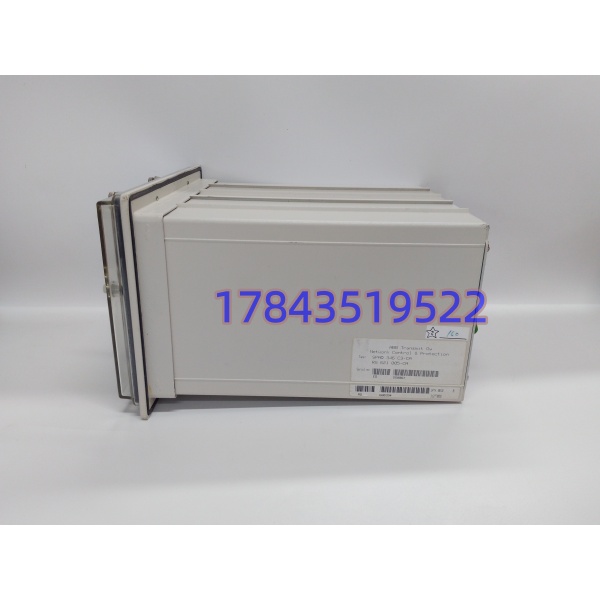

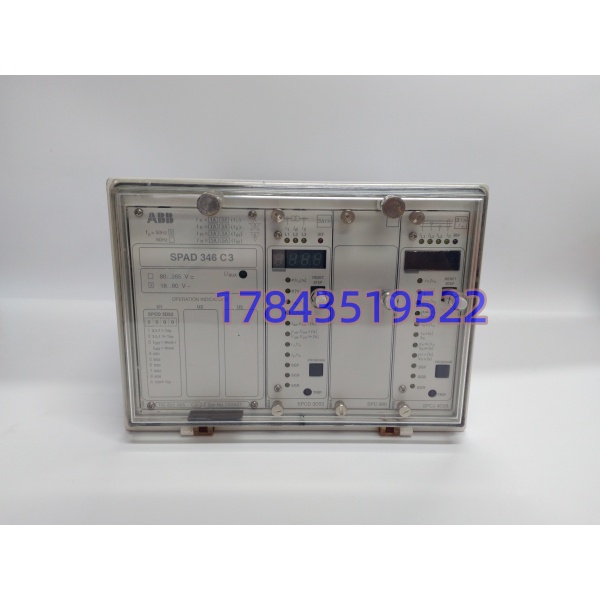

SPAD346C3 是 ABB SPAD 系列稳定型数字差动保护装置，广泛应用于火力、风电、光伏升压站、化工自备电厂的主变、发电机保护回路。装置通过对比高低压侧 CT 二次电流矢量，精准识别绕组匝间短路、相间短路、接地故障，作为一次设备主保护独立跳闸断路器。整机内置数字矢量校正算法，无需额外中间变流器，支持大范围 CT 变比在线修正。谐波闭锁逻辑规避变压器空投励磁涌流导致保护误动，自带完整故障录波功能，故障后可导出电流波形用于事故复盘。装置全回路硬件每 100 ms 自巡检，供电、采样、输出回路异常立即点亮告警红灯，减少设备带病运行风险，适配电站无人值守 7×24 小时连续运行工况。
常见问题解答
- 问：现场旧设备是 SPAD346C2，直接换 SPAD346C3 能直接投运吗？答：硬件安装尺寸、端子定义完全通用，不用改柜内接线。但 SPAD346C3 新增五次谐波过励磁闭锁逻辑，旧定值文件导入后要核对谐波闭锁门槛，直接沿用旧参数可能出现保护灵敏度偏移，整定后必须执行 Commit 固化保存。
- 问：只用 MODBUS 通讯，电脑用什么软件下定值、升级固件？答：统一使用原厂 SPAS 调试软件，USB 转 RS232 连接面板调试口即可读写参数、刷写固件。注意老版本 SPAS 存在定值固化失败 BUG，现场建议升级至 V2.8 及以上版本使用。
- 问：更换装置需要全站停电吗，能否带负荷直接替换？答：不建议带负荷更换。装置 CT 回路严禁开路，拆接线前必须先短接 CT 二次端子，再断电拆除整机；未短接直接拆线会产生数千伏高压击穿回路，危及人身与互感器。
- 问：怎么区分你们发的是全新原装，不是翻新维修件？答：每台设备带原厂机身序列号、出厂合格证，入库核验外壳无拆装划痕、内部电路板无动焊痕迹。出库前搭完整 CT 模拟回路带载 24 小时全功能测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场接线错误烧坏装置能保修吗？答：标准整机质保 12 个月，质保覆盖原厂元器件自身故障。CT 开路、电压错接、接线短路造成的硬件烧毁不在质保范围，可提供原厂付费维修服务，配套远程协助定值整定与回路校验。
- 问：三绕组变压器能不能用这台 SPAD346C3 保护？答：有使用限制，仅允许 75% 短路功率来自同一侧绕组，三侧电源功率均衡场景不适用，这种工况建议选用 ABB 更高规格三绕组专用差动保护装置。
品控检测流程简述
- 入库核验：核对机身序列号、原厂铭牌，检查面板无划痕、端子无氧化、内部无维修焊点；
- 真机带载测试：搭建标准 CT 模拟试验台，通入 1 A/5 A 二次电流，校验差动速断、谐波闭锁、跳闸输出全部功能；连续 24 小时带电运行，测温记录整机温升；
- 电气检测：500 V 摇表完成端子绝缘测试，校验通讯总线握手、故障录波存储功能；
- 固件归档：读取并记录当前固件版本，备份端子接线图微距照片；
- 出库防护：工业防静电袋密封，加厚防震纸箱，粘贴 QC 合格检验标签，随货附带整机测试记录。
