产品深度介绍
生产线大功率变频器一旦安全回路信号异常，整套传动单元会直接封锁脉冲停机，SNAT604 5761861-2B 就是 ACS800 机组内部关键的信号中转硬件。

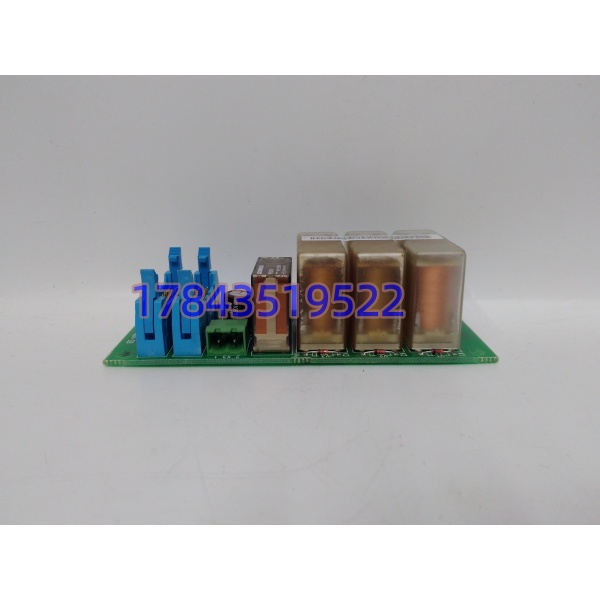

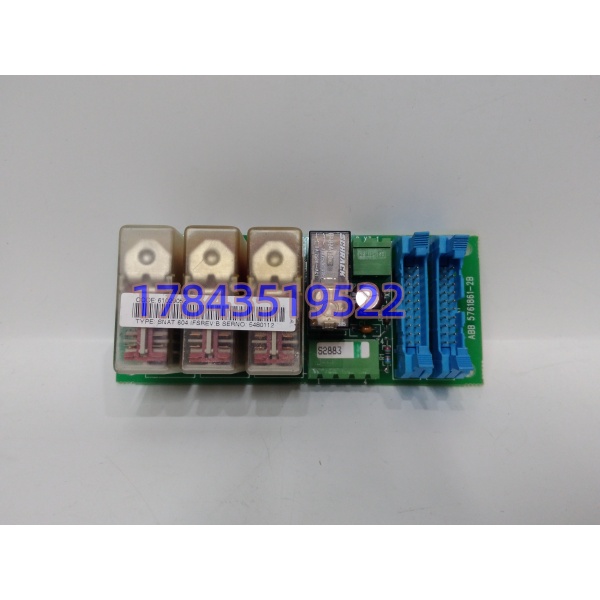

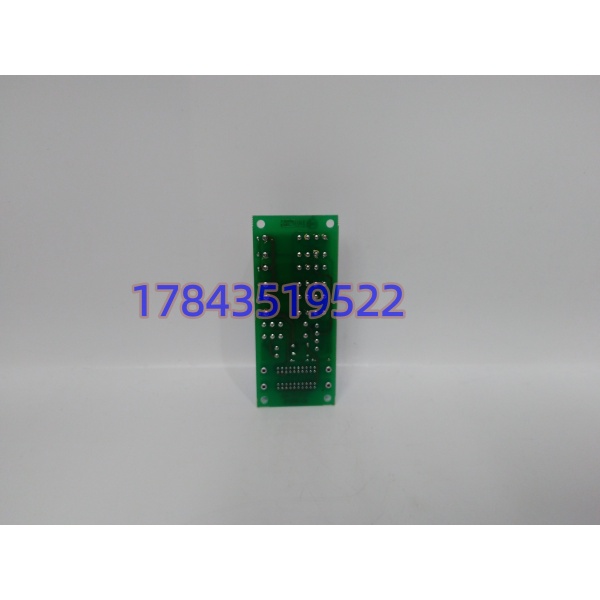

这块板卡集成多路密封功率继电器，负责主控单元与功率回路之间的信号隔离、状态反馈与安全联锁切换，区分强弱电信号，减少干扰引发的误停机。板卡配备两组蓝色欧式快速插拔端子，方便现场接线检修。目前大量冶金、造纸存量生产线仍在使用 ACS800 系列，新一代 ACS880 硬件架构无法直接兼容，现货备件直接决定故障抢修时长。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 主型号 | SNAT604 |
| PCB 丝印编号 | 5761861-2B |
| 适配机型 | ABB ACS800 单传动、多传动变频器 |
| 供电电源 | 内部 24 VDC 取自传动控制回路 |
| 核心器件 | SCHRACK 工业密封继电器 |
| 外部接口 | 两组双排欧式快速插拔连接器 |
| 功能定义 | 安全回路切换、故障信号隔离、状态触点输出 |
| 工作环境温度 | -10 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 湿度条件 | 10%~95% RH，无冷凝 |
| 安装形式 | 变频器柜体内部卡扣固定 |
| 防护等级 | IP20（仅限柜内使用） |
| 外形尺寸 | 约 220 mm × 85 mm × 30 mm |
应用场景与行业案例
老传动运维都清楚，ACS800 内部这块继电器板不算主控，但触点一旦粘连或断路，变频器直接报安全回路故障封锁输出。
- 冶金轧钢产线：主轧机、卷取机 ACS800 大功率传动单元。
- 大型造纸生产线：烘缸、复卷机变频驱动安全信号转接。
- 港口起重设备：门机、皮带机大功率多传动控制系统。
- 水泥建材厂区：辊压机、主风机 ACS800 变频装置。
- 化工生产线：工艺泵、挤压机传动安全联锁回路。
真实运维微案例 华东某造纸厂一条高速纸机主传动 间歇性报安全回路断开，随机停机。现场排查锁定 SNAT604 继电器触点老化。生产线连续运行不允许长时间停机，采购紧急调运现货备件，利用凌晨 40 分钟短检修窗口完成板卡更换、回路校验，彻底消除随机停机隐患。如果备件无法及时到位，只能降速维持生产，纸页断纸废品率持续走高。
SOP 质量透明化
- 入库验收检测 来源追溯：核对丝印编号 5761861-2B 与型号 SNAT604 一一对应，序列号登记存档； 外观检查：PCB 无腐蚀、电容无鼓包、继电器无发黑烧蚀，无二次焊接维修痕迹； 附件核对：原厂卡扣、端子防尘卡扣齐全。
- 上机功能真机测试 测试平台：搭建 传动仿真测试工装 测试项目： ・上电回路通电检查 ・全部继电器线圈吸合、触点通断逐一测试 ・连续 24 小时通电老化，观测继电器温升与触点稳定性 测试完成生成质检报告，支持远程通电视频验货。
- 电气参数测试 500V 摇表绝缘电阻测试；触点导通电阻检测；线圈电压耐受验证。
- 版本信息记录 记录硬件 PCB 版本。采购前建议核对现场在用板丝印后缀，规避接口装配尺寸差异。
- 最终质检与防护包装 资深质检员签字确认；独立工业防静电袋密封；加厚气泡膜加固纸箱；粘贴防撕毁 QC 合格标签标注检验日期。
