描述
产品详情
・主型号：SNAT603CNT
・原厂物料编码：61007041
・品牌：ABB
・系列：ACS800 多传动变频器系统
规格参数
| 参数项 | 原厂手册标注参数 |
|---|---|
| 核心运算单元 | 专用工业 DSP，支持 DTC 直接转矩算法 |
| 板卡供电 | DC24V，由变频器控制电源回路供电 |
| 整机功耗 | ≤6W |
| 配套适配机型 | ACS800 多传动整流逆变单元整机 |
| 外部接口 | 两组蓝色多针端子排（DI/DO、模拟量、编码器反馈） |
| 通讯支持 | CAN 总线、RS485，适配 DriveWindow 上位调试软件 |
| 存储介质 | 板载 EPROM 存储整机参数、电机辨识数据 |
| 工作温度区间 | -25℃ ~ +70℃，柜体无凝露环境 |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 整机重量 | 0.38kg |
| 安装方式 | 变频器内部机架螺栓固定，对接功率板排线 |
| 防护等级 | IP20，仅限变频器柜体内部使用 |
| 配套替换物料 | 同系列 SNAT604CNT 为后期升级版本 |
产品介绍

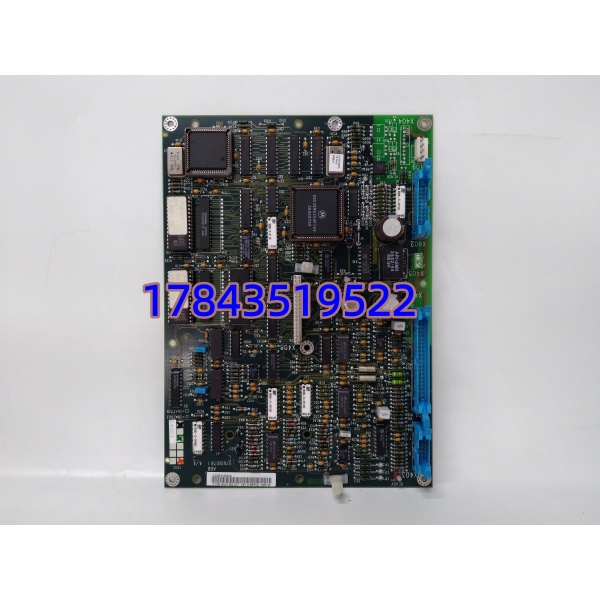

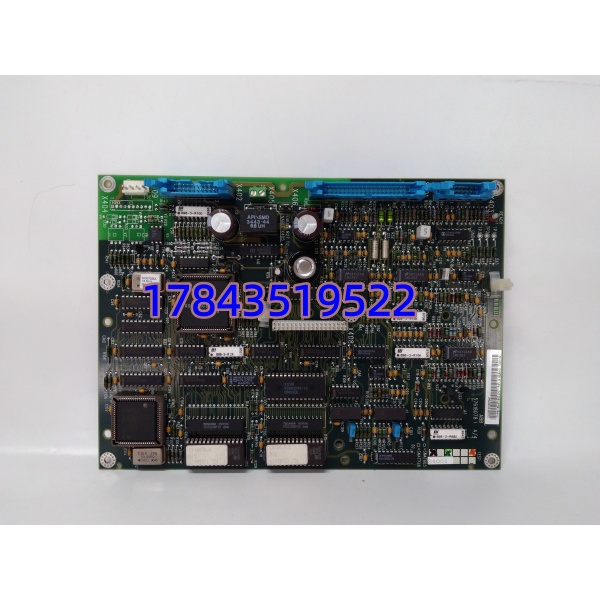

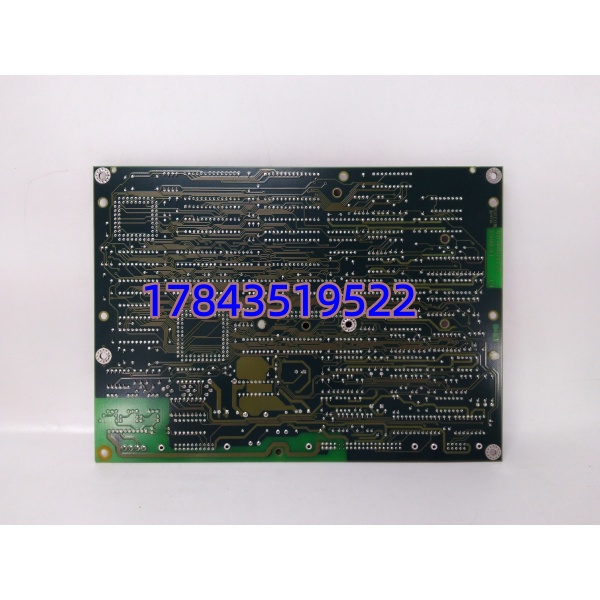

SNAT603CNT（物料号 61007041）是 ABB ACS800 多传动变频器整套设备的运算核心主板，所有电机转速、转矩调节逻辑全部由这块板卡独立运算，接收编码器、现场开关量、模拟量信号后，输出时序匹配的 PWM 驱动脉冲控制 IGBT 功率模块。板卡集成信号隔离电路，功率回路的谐波干扰不会损坏前端采集芯片。
普通通用驱动板仅支持简单 V/F 开环控制，这款主板原生搭载 DTC 直接转矩控制，动态响应速度更适配轧机、提升机这类重载冲击工况；后期升级款 SNAT604CNT 固件架构改动较大，老设备直接替换会丢失电机辨识参数，需要重新整定。SNAT603CNT 存量机组保有量大，市面流通拆机件适配绝大多数早年投产多传动产线。
应用场景与行业案例
痛点切入
我在轧钢车间现场碰到过 SNAT603CNT 板载电容老化，DSP 运算异常，主传动电机转矩震荡，轧线只能降速生产。普通第三方控制板无法兼容 ACS800 私有驱动总线，没有临时替换方案。该型号原厂全新件早已减产，海外订货周期普遍 60 天以上，产线停机损耗很高。
典型场景
- 冶金冷热轧生产线：多电机同步传动控制，保障轧材厚度、张力稳定，承受频繁加减速冲击负载。
- 港口集装箱起重机：主起升、大车行走多传动单元，实现重物悬停零溜钩控制。
- 造纸高速纸机：分部传动同步调速，避免纸张拉伸、断纸故障。
- 矿山大型提升机：重载矿井提升设备，依靠 DTC 算法抑制启动冲击，满足安全制动时序要求。
真实案例
某华东钢厂 1450mm 热连轧机组，3 台 ACS800 多传动配套 SNAT603CNT 运行 10 年，#2 机架主板出现间歇性通讯丢失，轧辊转矩波动，成品板材厚度偏差超标，生产线被迫降速减产。原厂全新升级板交期过长，采购成色完好拆机 SNAT603CNT（61007041），断电更换后重新上传电机辨识参数，转矩波动控制在额定值 ±3% 以内，轧线恢复满速连续生产。现场电气工程师反馈，每条核心传动机架建议预留 1 块同款主板备件，避免突发主板故障全线停机。
