描述
产品深度介绍

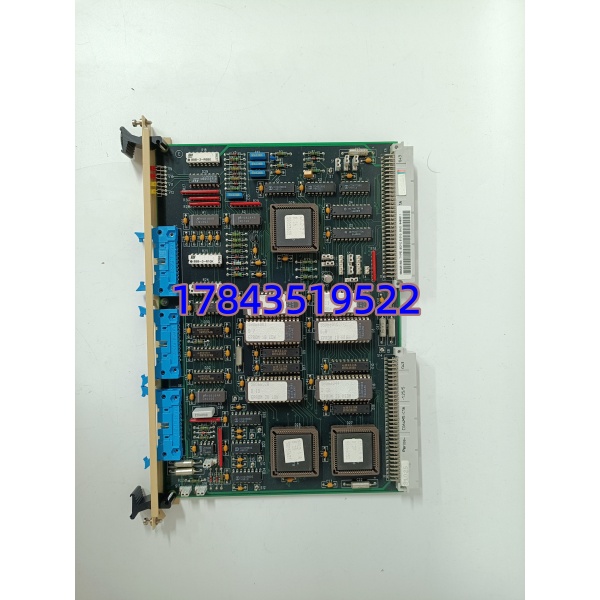

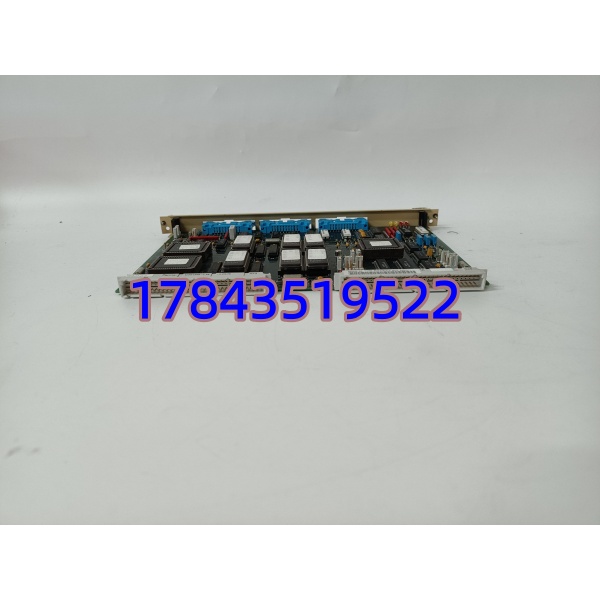

ABB SCYC51010（58052515G）是 Unitrol 励磁、PQF/SVG 电能治理柜体专用同步脉冲采集板，和 PCD235 系列主控配套，依托 CEX 光纤背板交互同步信号。板卡每一路脉冲通道搭载独立光电隔离电路，采集电网同步电压脉冲、整流桥晶闸管触发反馈脉冲，高精度捕捉相位时序，为主控 AVR 调压、谐波补偿、无功动态调节提供同步基准；内部硬件自带脉冲断线、相位偏移诊断，同步信号异常立刻上传系统告警。全板三防保形涂层，适配电厂、冶金大功率负载配电房高温、粉尘、强电磁干扰工况；硬件支持冗余架构下不停机热插拔，是存量励磁、APF 滤波柜扩容、老化板件替换通用备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整物料编号 | SCYC51010 / 58052515G |
| 适配系统 | Unitrol 6000 励磁、PQF4 系列 APF 有源滤波、SVG 动态无功补偿柜 |
| 采集信号 | 电网同步同步脉冲、晶闸管触发反馈脉冲 |
| 通道隔离 | 单通道独立光电隔离，抵御大功率设备感应干扰 |
| 背板总线 | CEX 光纤高速扩展总线，对接 PCD235 系列主控单元 |
| 诊断功能 | 脉冲丢失、相位偏移、通道断线故障自动上报告警 |
| 维护特性 | 双模块冗余组态支持在线不停机更换 |
| 供电规格 | 机架背板 24V DC 馈电，整机功耗≤3.5 W |
| 安装规格 | Unitrol/PQF 功率柜标准单槽卡扣式机架安装 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20，仅配电控制柜内部安装 |
| 适配行业 | 火力水电发电厂、冶金多变频车间、化工电能质量治理站 |
应用场景与行业案例
该脉冲采集板是整套系统相位同步基准源头，板卡失效后同步信号丢失，励磁调压紊乱、APF 谐波补偿失效，机组功率因数不达标产生供电罚款，电网易发生低频振荡。
典型应用场景：
- 火力发电厂 – Unitrol 机组励磁功率柜采集机端同步电压脉冲，给 AVR 调压提供相位基准，稳定发电机无功与机端电压。
- 冶金车间 PQF 有源滤波柜体采集电网同步脉冲，实现三相谐波、不平衡电流精准同步补偿，避免变压器过载罚款。
- 联合循环燃气电站 – 同步发电机励磁装置甩负荷工况依靠精准同步脉冲快速抑制转子过电压，保障机组并网稳定。
- 化工园区 SVG 动态无功补偿站多路大功率变频负载同步采集电网相位，动态投切无功补偿支路，稳定厂区母线电压。
真实案例：中部某冶金厂区 PQF 滤波柜单块 SCYC51010 脉冲采集通道老化，同步相位持续偏移，谐波治理效果大幅衰减，当月收到供电部门电能质量罚款。原厂常规调货 4 个工作日，长期无完整同步补偿持续产生高额罚金。采购我方全新原装现货，次日送达配电房，冗余模式不停机完成更换，同步相位、谐波补偿全部恢复达标，后续企业采购两块同款模块用于装置扩容与应急。
