描述
产品详情
・型号：SC510，订货号 3BSE003832R1・品牌：ABB・系列：Advant Controller 450（AC450）
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件标识 | SC510，订货号 3BSE003832R1 |
| 归属系统 | ABB Advant OCS，AC450 过程控制器ABB Group |
| 运行模式 | 单机运行 / 双板热冗余热备用 |
| 系统总线 | MasterBus300，对接 I/O、通讯子卡 |
| 程序存储 | 板载闪存，支持 DUAP 工程下载；后备电池保存内存数据ManualsLib |
| 调试接口 | 前面板调试串口，用于工程师站下装、诊断 |
| 功耗 | 由机箱背板供电（以原厂手册为准） |
| 工作温度 | 0℃~+60℃（控制柜内部） |
| 存放温度 | -40℃~+85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 安装形式 | AC450 专用 VME 机箱插槽安装 |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机备件ManualsLib |
产品介绍

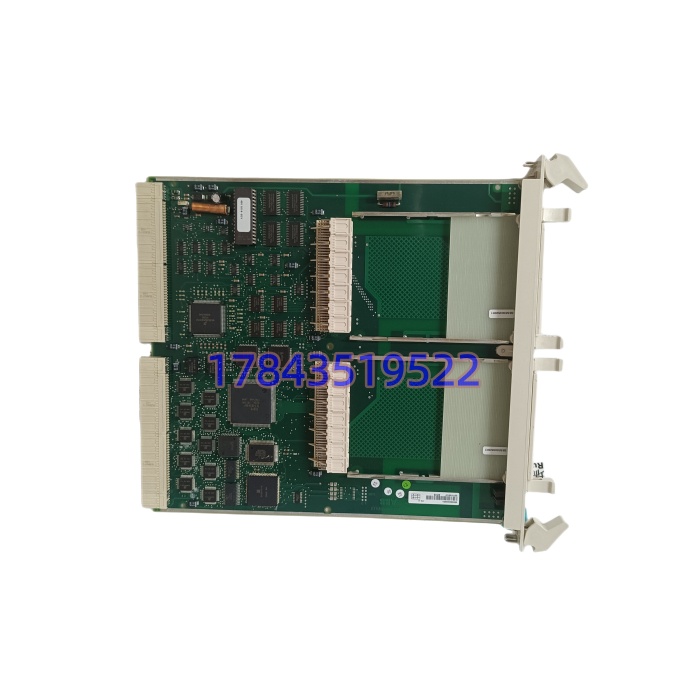

SC510（3BSE003832R1）是 ABB 老一代 Advant OCS 系统 AC450 控制器的核心 CPU 板，整套装置的联锁逻辑、回路 PID 调节、顺序顺控全部在该板执行，硬件支持双 CPU 热冗余，故障时无扰动切换，提升装置连续运行能力。通过 MasterBus300 背板总线驱动 I/O 卡件、通讯子模块，前面板串口用于工程下装与故障诊断ManualsLib。
坦白讲，同平台还有 SC520 处理器，处理能力不同，固件不能通用，不可直接互换。拆机件高频故障：后备电池失效丢失内存程序、背板金手指氧化、板载存储芯片老化；上电指示灯正常，不等于总线交互、冗余切换功能完好。备件上机必须匹配现场固件版本，导入 DUAP 工程，不能直接上电投工艺。
应用场景与行业案例
痛点切入：我在现场遇到过，SC510 故障，整套 AC450 控制器直接离线，装置联锁动作停机。大量老电厂、化工装置还在运行 Advant OCS 系统，原厂不再提供新品；更换备件忘记导入 DUAP 工程，CPU 无法跑控制逻辑，现场误以为硬件损坏。
典型场景
- 火力发电厂辅控系统：老 Advant OCS 机组，锅炉、化水系统 AC450 控制器备件替换。
- 化工、石化存量装置： DCS 过程控制，逻辑与回路调节硬件维护。
- 造纸制浆老生产线：Advant OCS 平台利旧检修。
- 水处理大型项目：存量 系统备件储备。
真实案例某化工厂 Advant OCS 系统，主 SC510 板卡报硬件故障，冗余自动切至备用 CPU。采购拆机 SC510（3BSE003832R1），直接插入机箱，上电板卡指示灯正常，但无法进入热备用同步状态。排查确认备件内部无 DUAP 用户工程，固件版本与现场系统存在偏差。刷写匹配固件，导入完整 DUAP 工程，完成下装，等待双板同步，多次手动冗余切换测试正常，恢复双机冗余模式。事后运维定规矩： 备件入库登记固件版本；现场务必备份 DUAP 工程文件；上机后必须做冗余切换试验。
