描述
产品深度介绍

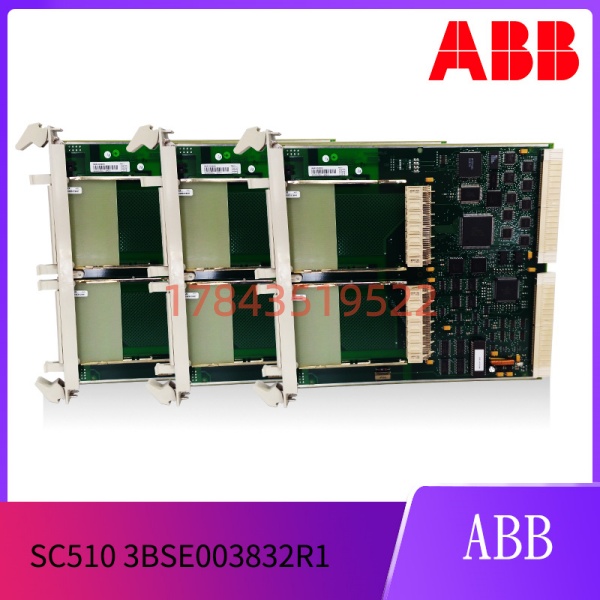

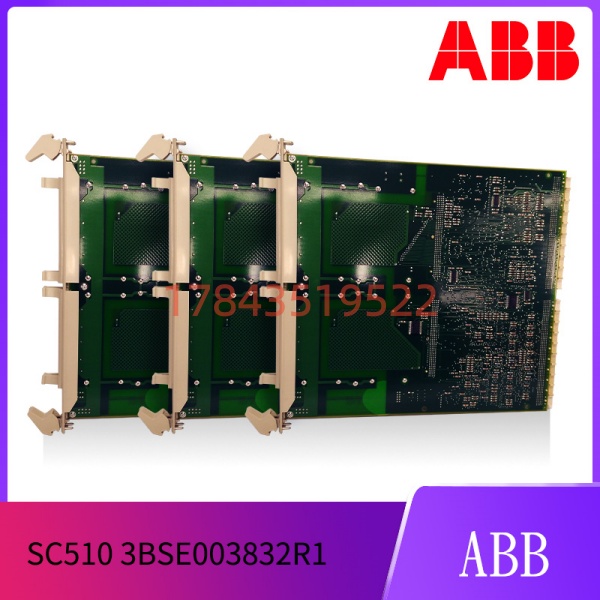

ABB SC510 (3BSE003832R1) 是 AC 800M DCS 系统的专用通信处理器，作为控制系统与现场设备间的关键数据枢纽，主要负责实现高速、可靠的工业现场总线通信。它支持 Profibus DP 主站协议，可连接多达 126 个从站设备，广泛用于电力、冶金、化工等流程工业。该模块集成双路独立通信端口，支持多种波特率自适应，具备光电隔离与强抗干扰设计，能在严苛工业环境下稳定运行。相比普通通信卡件，其内置数据缓存与错误重发机制，可有效降低数据丢包率，保障控制信号实时传输，是大型 DCS 系统扩展与稳定运行的核心组件。
关键技术规格
| 参数名称 | 规格详情 |
|---|---|
| 型号 | SC510 |
| 订货号 | 3BSE003832R1 |
| 所属系统 | ABB AC 800M DCS 控制系统 |
| 核心功能 | Profibus DP 主站通信，Modbus RTU/TCP 协议转换 |
| 通信接口 | 2 × Profibus DP 端口 (9 针 D-Sub) |
| 支持协议 | Profibus DP-V0 / DP-V1, Modbus RTU/TCP |
| 波特率 | 9.6 kbps ~ 12 Mbps (自动 / 手动可调) |
| 最大从站数 | 单端口最多 126 个 |
| 供电电压 | 24 V DC (18 ~ 32 V DC) |
| 功耗 | 约 15 W |
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨安装 / 机架插槽式 |
| 电气隔离 | 通道间光电隔离 (≥ 1500V AC) |
| 重量 | 约 0.67 kg |
安装与接线指南
阶段一：准备工作（预计耗时：10 分钟）
⚠️ 安全第一:
- 通知运维部门，确认系统计划停机时间。
- 将 AC 800M 控制器切换至编程 / 停止模式。
- 断开机柜 24V 控制电源及 UPS 供电。
- 等待 5 分钟，确保系统电容完全放电。
工具准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀 (PH1)
- Fluke 115 万用表
- 标签纸、记号笔、手机（拍照备份）
备份工作:
- 导出当前系统硬件配置与通信参数。
- 拍照记录旧模块端口接线、DIP 开关位置。
阶段二：拆卸旧模块（预计耗时：8 分钟）
- 标记并断开所有 Profibus 总线电缆及电源线。
- 按压模块底部 DIN 导轨卡扣，水平向外拔出模块。
- 检查背板连接器针脚，确保无弯曲、氧化。
- 清理插槽内灰尘，妥善放置旧模块。
阶段三：安装新模块（预计耗时：12 分钟）
- 佩戴防静电手环，取出新模块，核对型号无误。
- 对照照片，设置新模块 DIP 开关（波特率、地址）。
- 将模块对准背板插槽，垂直推入，听到 “咔哒” 声即锁定。
- 按标签恢复总线电缆，确保屏蔽层单端可靠接地。
- 紧固端子螺丝（扭矩约 0.5 N・m），轻拉线缆确认牢固。
阶段四：上电测试（预计耗时：15 分钟）
- 检查接线无误后，恢复机柜电源。
- 观察模块指示灯：
- RUN (绿) 常亮：正常运行
- COM (黄) 闪烁：数据通讯中
- ERR (红) 常亮：故障（检查接线 / 协议）
- 上位机软件扫描网络，确认模块在线、从站设备正常。
- 测试数据传输，监控 30 分钟无异常后投入运行。
常见问题解答 (FAQ)
Q1: SC510 和普通 I/O 模块有什么区别？可以直接替换吗？
A: 完全不同。SC510 是通信处理器，负责系统与现场总线的数据交换，不带 CPU；普通 I/O 模块负责采集 / 输出信号。两者功能、接口、协议均不兼容，不可直接替换。
Q2: 这个模块支持热插拔吗？更换时必须停机吗？
A: 不支持热插拔。SC510 属于 AC 800M 核心通信组件，带电插拔会产生瞬时高压，极易烧毁模块或损坏背板，导致整个 DCS 网络瘫痪。更换前必须严格执行断电操作。
Q3: 两个 Profibus 端口有什么区别？可以同时用吗？
A: 两个端口完全独立、可同时使用。通常配置为：
- Port 1: 连接现场仪表、变频器等主总线
- Port 2: 连接远程 I/O 站或 HMI 系统双端口设计可分流通信负载，提升系统响应速度，避免单条总线拥堵。
Q4: 通信一直报 “从站无响应”，怎么排查？
A: 按以下步骤排查：
- 物理层: 检查线缆通断、终端电阻（120Ω）是否正确接入总线两端。
- 参数层: 核对波特率、从站地址与设备设置是否一致。
- 协议层: 确认从站 GSD 文件已正确加载，无版本冲突。
- 硬件层: 用万用表测量端口电压（正常约 5V），判断模块是否损坏。
Q5: 这个型号停产了吗？还能买到全新原装吗？
A: SC510 已进入产品生命周期末期，原厂不再生产。目前市场货源主要为：
- 全新原装 (New Surplus): 全球库存余料，价格较高，我们有少量现货。
- 拆机翻新: 价格低，但存在稳定性风险，我们不提供此类货品。建议尽快备货，或咨询我们的升级替代方案。
Q6: 质保多久？如果通讯不稳定怎么办？
A: 我们提供12 个月质保，覆盖非人为硬件故障。若出现通讯不稳定：
- 我们提供远程技术支持，协助排查接线、参数、干扰问题。
- 提供完整测试报告与技术文档，支持现场调试。
- 质保期内确认为模块故障，免费更换。
Q7: 可以和其他品牌 PLC（如西门子）通讯吗？
A: 可以。 作为Profibus DP 主站，只要第三方设备（如 S7-300/400）支持Profibus DP 从站协议，并加载正确的 GSD 文件，即可实现数据互通，常用于 DCS 与 PLC 的系统集成。
