描述
产品详情

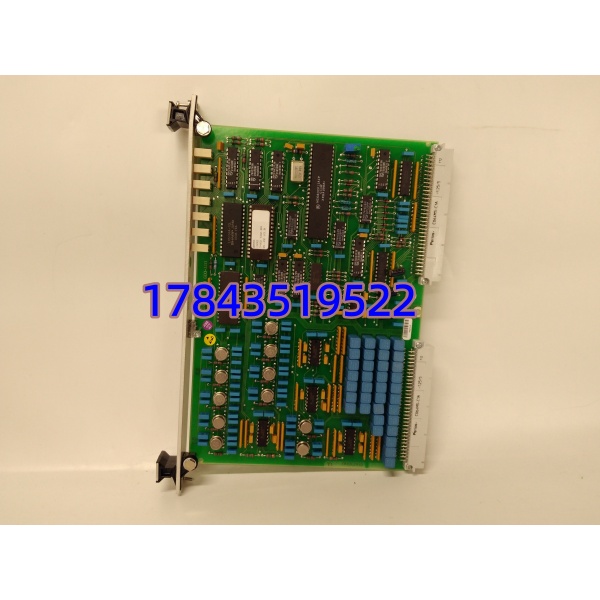

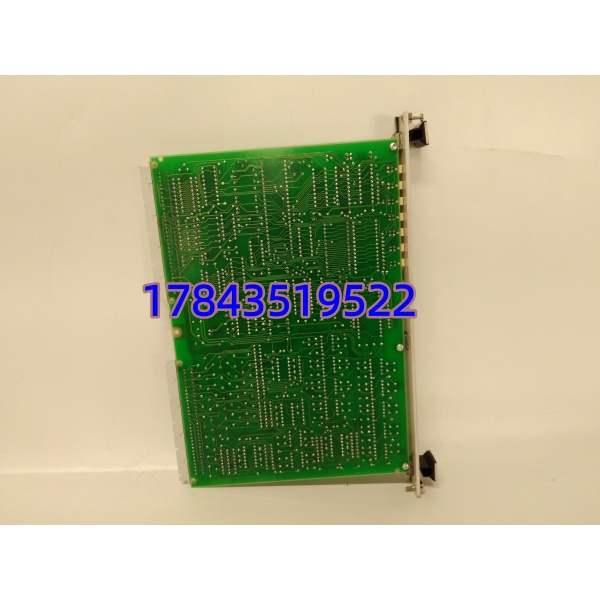

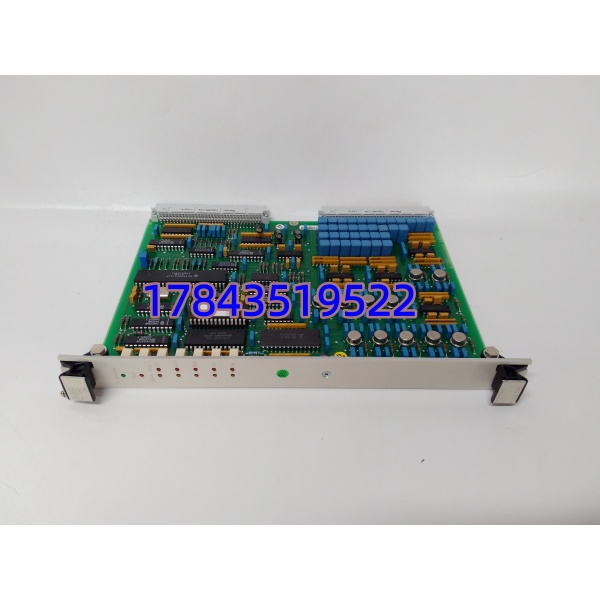

・型号：RK682011-BA RL0B 100
・品牌：ABB
・系列：RK68 VME 总线励磁控制系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 总线架构 | VME32 并行背板总线，背板速率 16Mbps |
| 模拟输入通道 | 8 路差分 AI，量程 0–10V/4–20mA 兼容 |
| 模拟输出通道 | 4 路 AO，0–10V 标准控制输出 |
| 板载处理芯片 | TK4100 专用励磁运算芯片 |
| 供电方式 | VME 背板 24VDC 输入，整机功耗≤12W |
| 面板指示 | 电源 OK、8 路通道故障 LED 指示灯 |
| 机械尺寸 | 标准 6U VME 插卡，整机净重 0.62kg |
| 绝缘耐压 | 现场信号与背板总线 1500VAC 隔离 |
| 工作温度 | -20℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 适配机柜 | ABB 同步发电机静态励磁 VME 机架 |
| 配套组合 | 可搭配 RK68 系列通讯、脉冲触发卡同机架混用 |
| 原厂状态 | 全线停产，无新款直插替代卡 |
产品介绍
RK682011-BA RL0B 100 是老式 ABB VME 架构励磁系统核心信号处理卡，整套发电机无功、机端电压闭环调节逻辑由该卡执行。现场 PT 电压、CT 转子电流信号接入 AI 通道，运算后通过 AO 输出信号控制可控硅触发板，稳定发电机并网电压。 坦白讲，这套 VME 励磁系统服役年限普遍超 15 年，原厂早已停止生产，现场故障只能依靠库存翻新件周转。对比新款 UNITROL 励磁控制器，该卡无需改动原有功率柜接线，直接插拔替换即可恢复励磁调节，大幅缩短停机检修时长。卡内电解电容是高频故障点，潮湿厂区 3–5 年就会出现容量衰减、信号漂移。
应用场景与行业案例
痛点切入
我在火电、水电现场多次碰到该卡 AI 通道漂移，发电机无功失控、电压大幅波动，严重时触发失磁保护跳机；原厂订货周期 60 天以上，发电机组无法长期停机等待备件。沿海、地下厂房柜内凝露，电路板引脚腐蚀，频繁出现单通道无读数。
典型场景
- 火电厂汽轮发电机静态励磁柜：机端电压、转子电流采集，自动无功调节。
- 水电站水轮发电机组 VME 励磁机架：并网调压、故障灭磁联锁信号处理。
- 自备电厂柴油发电机组励磁系统：孤网运行电压稳定控制。
- 冶金自备电站同步机组：轧钢负荷波动下励磁快速调节。
真实案例
某 200MW 自备电厂夜班发电机电压持续偏高，上位画面无功调节失效，排查确认 RK682011-BA RL0B 100 两路 AI 通道电容老化，采样数值失真。备件仓存有经过 72 小时带载模拟励磁测试的同款卡件，整机断电插拔替换，无需修改励磁参数，2 小时内机组无功、电压调节恢复稳定。电气班组后续储备两块同款卡，每年检修更换机柜除湿器，减少板卡腐蚀故障。
