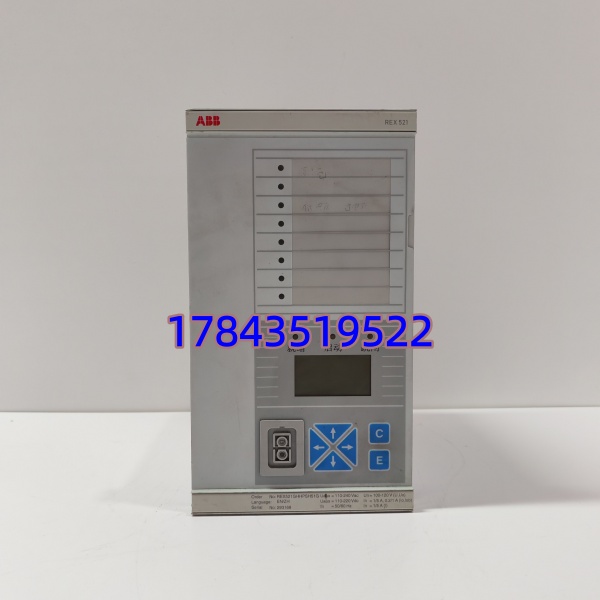

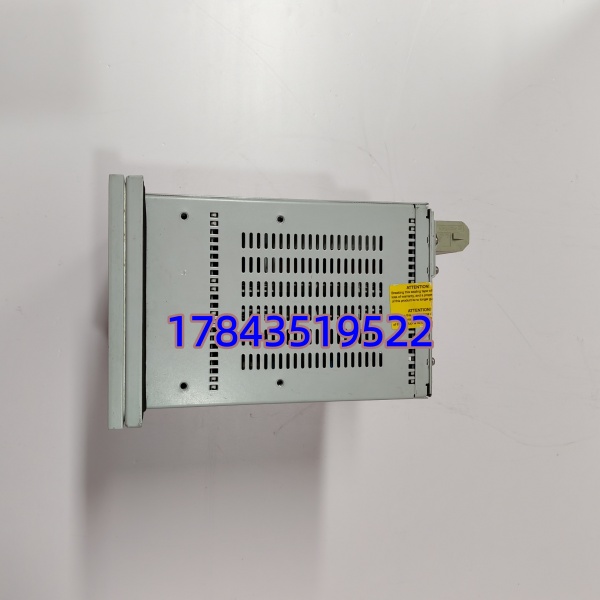

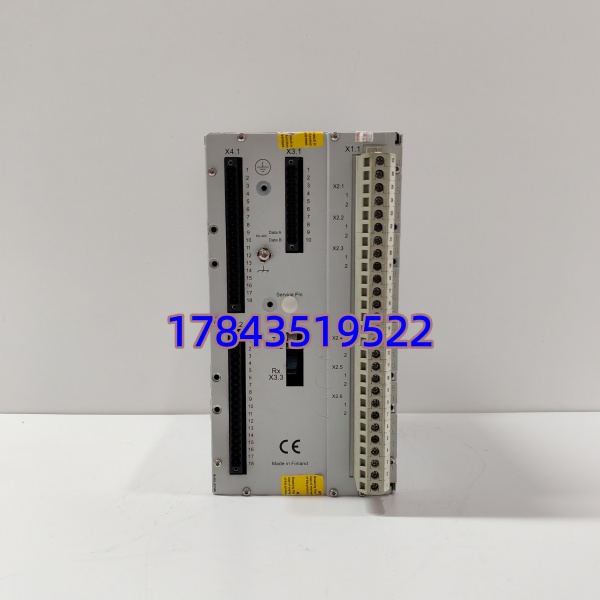

ABB REX521GHHPSH51G | Relion 521 系列 过流 / 接地故障保护

描述

关键技术规格

• 保护原理：三段式过流（50/51）、接地故障（50N/51N）、热过载（49）、断路器失灵（50BF）、自动重合闸（79）
• 额定电流：5A 连续
• 供电电压：24–240V AC/DC
• 通信协议：IEC 61850、Modbus RTU/TCP、DNP3
• 测量功能：电流、电压、功率、电能、功率因数、频率、谐波监测
• 故障录波：支持，高采样率
• 工作温度：-25°C 至 +70°C
• 防护等级：前面板 IP54，整体 IP40
• 尺寸：144 × 144 × 155 mm
• 重量：约 4.5 kg

产品深度介绍

ABB REX521GHHPSH51G 是 Relion 521 系列中的多功能馈线保护继电器，面向 10–35kV 中压配电网，集成保护、控制、测量、通信于一体。它适用于各种接地方式的系统，可保护馈线、变压器、发电机和大型电机。

装置采用模块化软硬件设计，具备丰富的可编程逻辑与自动重合闸功能，支持多轮重合闸配置。LCD 中文界面 + 前面板按键，调试维护直观简便；支持 IEC 61850 以太网通信，可无缝接入智能变电站与 DCS 系统。

应用场景与行业案例

工程痛点

中压系统故障类型多、工况复杂，传统继电器功能单一、扩展性差，难以兼顾保护选择性、灵敏性与通信集成需求，导致维护成本高、故障响应慢。

典型应用场景

1. 工业厂区 10–35kV 馈线作为进线 / 出线主保护，覆盖相间短路、接地故障与过载，快速切除故障，保障连续生产。
2. 变电站 35kV 配电线路适配架空线与电缆，支持自动重合闸，瞬时故障可快速恢复供电，提升供电可靠性。
3. 光伏 / 风电升压站 35kV 集电线路耐受逆变器谐波与暂态冲击，高阻接地灵敏动作，适配新能源场站弱电网特性。
4. 大中型电机 / 变压器保护热过载、断相、堵转保护齐全，可替代多台单功能继电器，简化二次回路。

真实案例

某食品加工厂 35kV 进线柜原用多台分立继电器，接线复杂、故障排查耗时，曾因接地故障拒动导致上级跳闸，停产 4 小时损失超 30 万元。更换 REX521GHHPSH51G 后，单台装置实现全部保护功能，接线减少 60%；投运至今 18 个月，多次精准切除瞬时与永久故障，无越级跳闸，维护时间缩短 70%。

核心卖点与差异化

• 功能高度集成：一台替代过流、接地、重合闸、录波等多台设备，降低柜体与布线成本。
• 宽工况适配：支持不接地、谐振接地、直接接地、电阻接地系统，通用性强。
• 快速故障响应：过流保护典型动作时间 < 40ms，接地故障高灵敏，减少故障扩大损失。
• 强通信能力：IEC 61850 标准通信，支持远程监控、定值修改与故障录波上传，适配数字化电站。
• 中文界面易操作：LCD 全中文显示，参数配置与故障查询直观，降低运维门槛。
• 严苛环境可靠：-25°C 至 +70°C 宽温，IP54 前面板，适配户外 / 恶劣工况。
