描述

关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | REX521 (后缀: GHHPSH07G 定义了具体配置) |
| 应用范围 | 中低压电网 (通常用于 6-20kV 馈线) |
| 保护功能 | 包含三段式过流保护 (带方向可选)、接地故障保护、重合闸、过负荷报警、欠/过电压保护、频率保护等 (具体功能由后缀决定) |
| 测量功能 | 三相电流、电压、有功/无功功率、功率因数、频率、电能等 |
| 控制功能 | 最多 5 次自动重合闸 (可配置),断路器控制,开入量监视,可编程逻辑 |
| 通信协议 | IEC 60870-5-103, Modbus RTU, Profibus DP, DNP3.0 等 (取决于具体订购选项) |
| 通信接口 | 标配 1 个串行通讯口 (RS485/光纤可选), 前面板 IrDA 红外口, 可选以太网 |
| 数字量输入 | 最多 11 路, 可配置为 24-250V DC/AC |
| 数字量输出 | 最多 8 路继电器输出 (跳闸、信号、遥控) |
| 模拟量输入 | 5 路电流 (CT), 4 路电压 (PT) 输入 |
| 工作电源 | 24/48/110/125/250 V DC 或 110/230 V AC, 宽范围 |
| 显示与操作 | 大屏幕图形化 LCD, 带背光, 多功能导航键 |
| 安装方式 | 面板嵌入式安装 (1/4 19英寸宽, 3U 高) |
| 工作温度 | -25°C 至 +70°C (IEC) |
| 认证 | 符合 IEC 60255, IEC 60870, ANSI 等标准 |
产品深度介绍

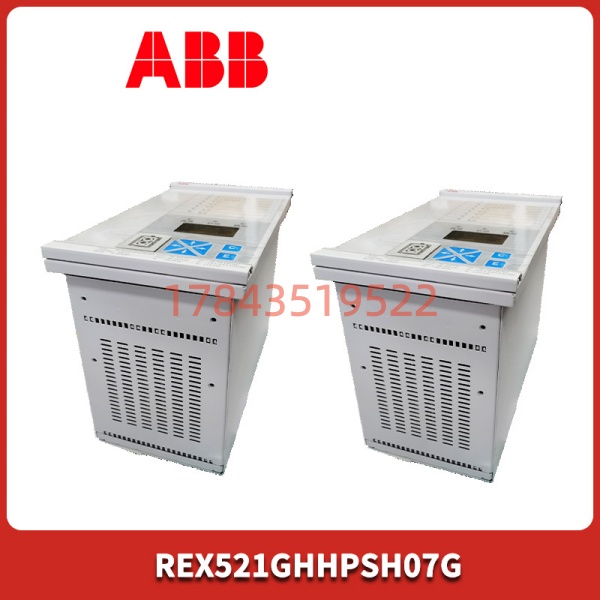

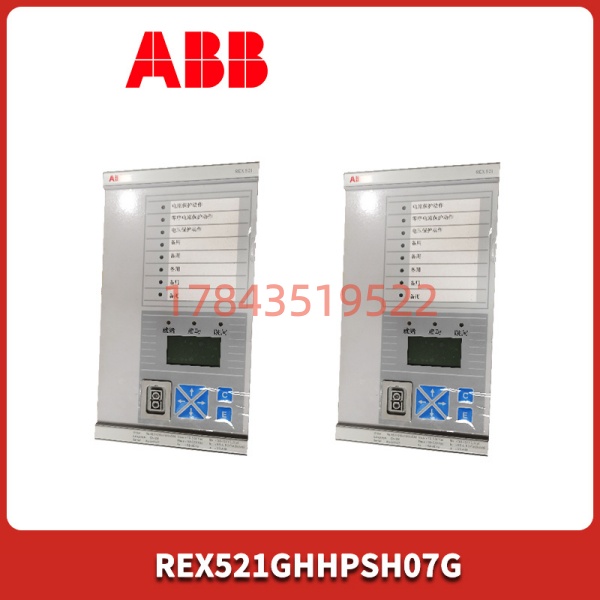

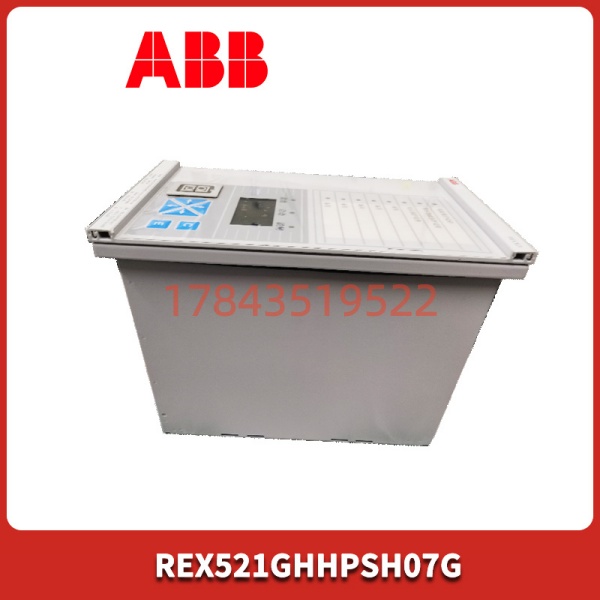

ABB REX521GHHPSH07G 是 ABB Relion® 系列中 REX521 平台的一款特定配置的馈线保护装置。REX521 系列以其紧凑的尺寸、丰富的功能和经典的设计,在中低压配电保护领域应用广泛。型号后缀“GHHPSH07G”是一串编码,定义了该装置的具体功能组合、通信选项、电源类型和安装附件。这意味着一块 REX521GHHPSH07G 在出厂时就已固化了一套针对某种典型应用场景(如带方向过流和重合闸的线路保护)的完整功能集。
它的核心价值在于“成熟可靠”、“配置灵活”和“易于使用”。它基于经过长期验证的硬件平台和算法,保护逻辑稳定可靠。虽然功能是预定义的,但用户可以通过友好的人机界面(大屏幕和导航键)或配套软件,对保护定值、逻辑参数、通信地址等进行详细的现场配置,以适应不同的工程需求。对于不需要复杂 IEC 61850 通信,而更看重稳定性和性价比的配电项目,REX521 是经久不衰的选择。
应用场景与工程痛点
在配电室,馈线保护装置是每条出线的“哨兵”。它的任务简单而残酷:线路故障时,快速、准确地切断故障,保住上级电源和母线;线路瞬时故障(如雷击、鸟害)时,又能通过重合闸快速恢复供电,减少停电时间。REX521 就是为这个任务设计的“老兵”。我处理过最典型的案例,是一条频繁遭受雷击的架空出线。原来的老式电磁继电器,每次雷击都动作,重合闸也不成功。换上 REX521 后,利用其可配置的谐波制动和更精准的定值,躲过了大部分感应雷涌,大大减少了误动。而它可靠的重合闸功能,在真正发生瞬时故障时,一次重合成功,用户几乎感觉不到停电。
典型应用场景:
- 辐射状配电线路保护
这是 最经典的应用。为变电站的 10kV 或 6kV 出线柜提供保护。提供三段式电流保护(可带方向)、零序电流保护。对于架空线路,启用自动重合闸功能,是提高供电可靠性的关键。
- 环网柜保护
在城市配网环网柜中,作为进线或出线单元的保护。其方向过流功能可以准确判别故障点,实现选择性跳闸,将故障隔离在最小范围内。紧凑的尺寸非常适合环网柜有限的空间。
- 配电变压器高压侧保护
作为配电变(如 10/0.4kV 变压器)的高压侧综合保护,提供过流、过负荷、高温瓦斯(通过开入)等保护。与低压侧断路器保护配合,实现变压器的完整保护。
- 电动机回路保护
用于中压电动机的保护,提供反时限过流(热过载)保护、堵转保护、启动时间监视、不平衡保护等。其可编程逻辑功能可以实现复杂的启停控制和联锁。
- 备自投 (ATS) 与母联控制
利用 的多个开入开出和可编程逻辑功能,可以编程实现简单的备用电源自动投入或母线分段开关的自动控制逻辑,无需额外增加 PLC。
现场故事:一次“方向元件”的误判风波
某工业园区的 10kV 配电系统是双电源手拉手环网。在两座开闭所之间的联络柜上,新安装了一台 (带方向过流保护) 作为保护。投运当天,进行带负荷测试。当从一侧电源送电时,装置运行正常。但当操作员试图从另一侧电源合环操作时,联络柜的 瞬间跳闸,报告“方向过流一段动作”。
现场一片紧张,以为是发生了短路故障。但检查线路,一切正常。重新合闸,再次跳闸。问题出在方向判断上。
我们检查了装置内的保护定值和参数,方向元件投入,方向指向设定为“母线”。然后,我们调出装置的实时测量数据:三相电流、电压、以及计算出的功率方向(有功/无功)和相角。立刻发现了问题:装置测量的电压相序与实际接入的电压相序不一致!
在接线时,施工人员可能将电压小母线 A、B、C 相的顺序接错了,或者 PT 的极性接反了。方向过流保护的核心是判断故障电流与参考电压之间的相位关系。电压相序一错,相位关系全乱,装置会做出完全相反的方向判断——把从健全母线流向故障线路的电流,误判为从线路流向母线的故障电流,因而误动跳闸。

技术避坑指南
是老将,但老将的经验在于你懂它的脾气。下面这些坑,是现场调试 时的高频问题,你绕开了,调试就顺了。
1. CT 回路开路与极性接反
- 坑在哪:CT 二次侧接线松动或忘记短接,造成开路,产生危险高压,可能损坏装置或危及人身安全。或者,CT 的极性(P1, P2)接反,导致装置测量的电流相位错误 180 度,方向保护完全失效,甚至误动。
- 怎么避:
- 严禁 CT 二次侧开路!接线、拆线时必须先短接。
- 送电前,必须做“六角图”或“带负荷测试”。在装置上查看各相电流的幅值和相位,与一次系统潮流对比,确保 CT 变比、极性完全正确。这是方向保护能用的前提。
2. 重合闸与后加速逻辑配置不当
- 坑在哪:投入了重合闸,但“后加速”功能投入或退出条件设错。导致重合于永久性故障时,不能快速跳闸,扩大了事故。或者,重合闸的“检无压”、“检同期”条件设得太严,在需要重合时拒动。
- 怎么避:
- 理解逻辑:清楚重合闸的启动条件、放电条件、后加速的投入方式(如保护前加速、不对应启动后加速等)。
- 传动试验:必须在试验仪上模拟“瞬时性故障”和“永久性故障”两种场景,验证重合闸及后加速的动作行为完全符合设计意图。
3. 定值区管理混乱
- 坑在哪: 支持多个定值区。调试人员在 1 区改了定值,但装置当前运行的却是 0 区。结果新定值根本没生效,保护按旧定值运行,存在巨大安全隐患。
- 怎么避:
- 操作后核对:修改定值后,必须退出菜单,重新进入查看,确认修改已保存。
- 确认运行区:在装置的主界面或状态菜单中,确认当前生效的定值区号。
- 定值单标注:在定值单上明确写明该套定值对应的区号。
4. 可编程逻辑 (CFC) 的“双刃剑”
- 坑在哪: 支持简单的可编程逻辑,用于实现非标准的联锁或控制。但逻辑编得过于复杂,或与内置保护功能的逻辑产生冲突,导致不可预知的行为。调试时没问题,运行中某个条件满足就误动。
- 怎么避:
- 逻辑宜简不宜繁:只在必要时使用 CFC,逻辑尽可能简单、清晰。
- 充分测试:模拟所有可能出现的输入条件组合,验证逻辑输出是否符合预期。
- 文档化:将自定义的逻辑图与说明,作为调试资料的一部分存档。
5. 通讯地址与规约细节
- 坑在哪:装置和后台的 Modbus 地址映射表对不上。后台点名“A相电流”,读回来的却是“B相电压”。或者,装置设置为“RTU”模式,后台却用“ASCII”模式去读,当然不通。
- 怎么避:
- 使用官方点表:向厂家索要或从配套软件中导出该型号装置的标准 Modbus 或 103 规约点表。
- 配置一致性:核对装置与后台软件在站地址、波特率、数据位、停止位、校验方式等所有参数上必须一字不差。
- 先读后写:调试时,先确保读取功能正常,再尝试遥控等写操作。
