描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | REU615E_D（HBUAEAADNCA1BNN1XD） |
| 测量电压 | 相电压 100V/220V；线电压 100V/380V（适配 PT） |
| 测量精度 | 电压 0.2 级；频率 ±0.01Hz |
| 保护范围 | 过压 105%~150% Un；欠压 40%~95% Un |
| 动作时间 | 突变量≤20ms；稳态量≤50ms |
| 频率范围 | 50Hz/60Hz，自动识别 / 手动设置 |
| 输入输出 | 16 路 DI（DC24V）；8 路 DO（AC250V/5A） |
| 通信接口 | 以太网（IEC61850）、RS485（Modbus RTU） |
| 工作电源 | DC24~220V/AC110~220V，波动 ±20% |
| 环境温度 | -40℃~+70℃；湿度 5%~95%（无凝露） |
| 防护等级 | 面板 IP54，整体 IP20（柜内安装） |
| 重量 / 尺寸 | 约 4kg；标准柜内安装尺寸 |
产品深度介绍

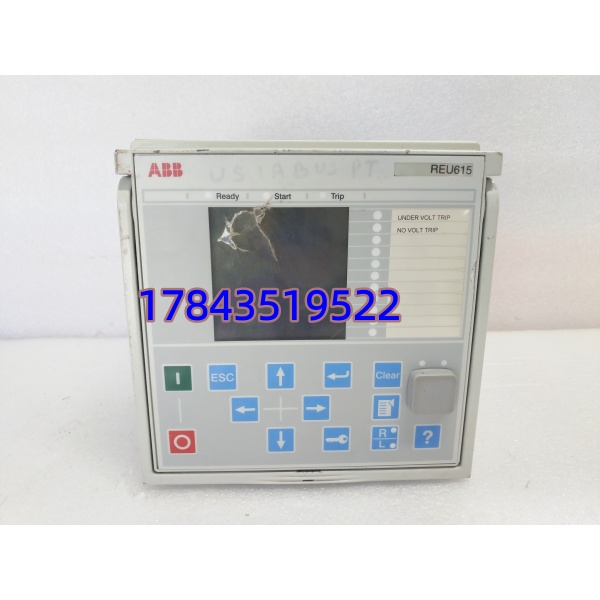

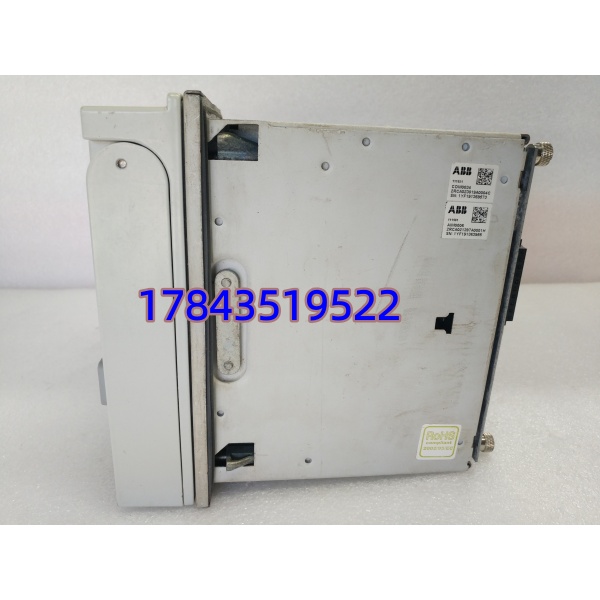

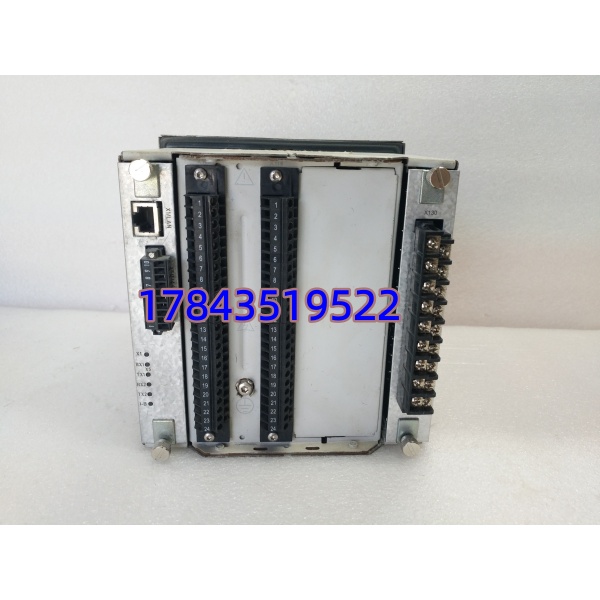

ABB REU615E_D 是 Relion 615 系列的数字式电压保护控制继电器，专为公用及工业配电系统设计，适配含分布式发电的电网场景。核心承担母线过欠压、频率异常保护，以及带电动有载调压开关变压器的自动电压调节任务。
装置采用可插拔结构，支持快速安装与更换；标配图形化 LCD，可本地查看一次系统图与实时数据，也可通过网页 HMI 远程访问。集成丰富保护与控制逻辑，内置标准配置模板，可快速完成整定，同时支持自定义参数，适配不同现场需求ABB Group
应用场景与行业案例
工程痛点描述
工业与配电系统中，电压骤升骤降、频率漂移或三相不平衡，易导致电机烧毁、变频器跳闸、精密设备损坏，甚至引发电网解列，传统电磁继电器精度低、响应慢，无法满足现代电网保护需求。
典型应用场景
- 电力行业 – 变电站母线保护用于中压变电站母线，监测过欠压、频率异常，触发甩负荷或备用电源投入，保障供电稳定。
- 工业配电 – 工厂低压系统制造业厂区配电，保护电机群与变频器，避免电压畸变导致的设备损坏与停产。
- 新能源并网 – 光伏 / 风电电站分布式发电并网点，监测电压频率，防孤岛保护，确保并网安全与电网稳定性。
- 冶金 / 化工 – 连续生产装置高炉、精馏塔等关键负荷，电压异常时快速动作，防止工艺中断与安全事故。
- 轨道交通 – 牵引供电系统牵引变电站电压监控，保障列车供电质量，避免电压波动影响行车安全。
真实案例
某新能源电站并网后频繁出现电压波动，导致并网逆变器反复脱网，发电量损失严重。原保护装置为电磁式，精度差、整定不便。
更换 ABB REU615E_D 后，通过精准整定过欠压与频率保护定值，装置在电压异常时≤50ms 快速响应，同时通过 IEC61850 上传数据至监控系统。运行后未再发生脱网事故，发电量恢复正常，故障排查效率提升 60%。
