描述
产品深度介绍

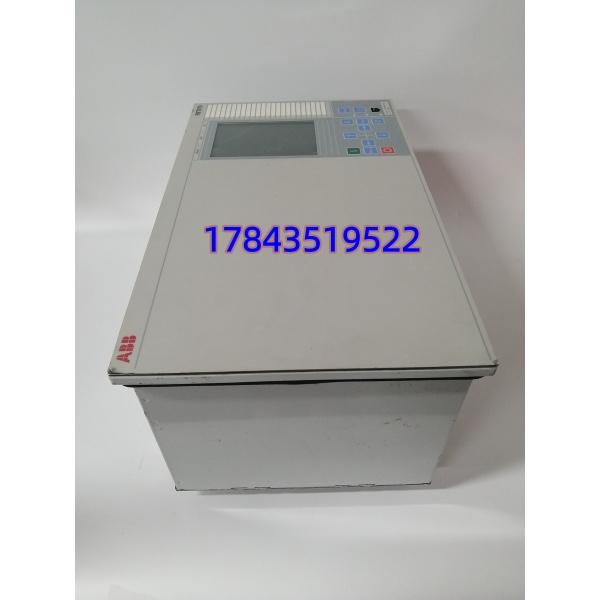

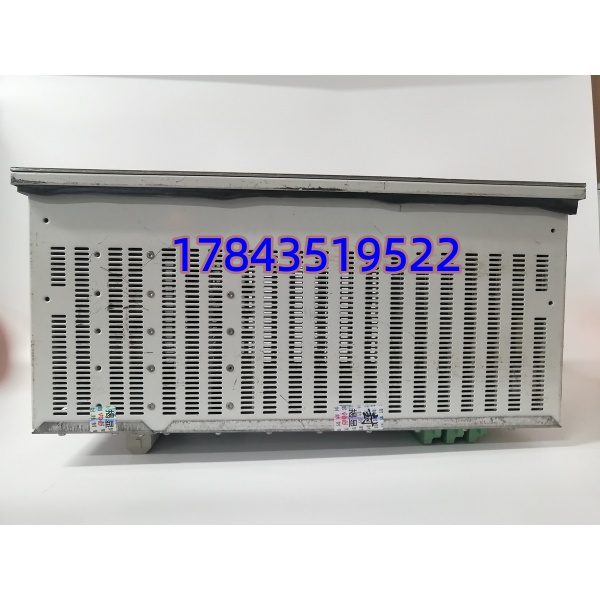

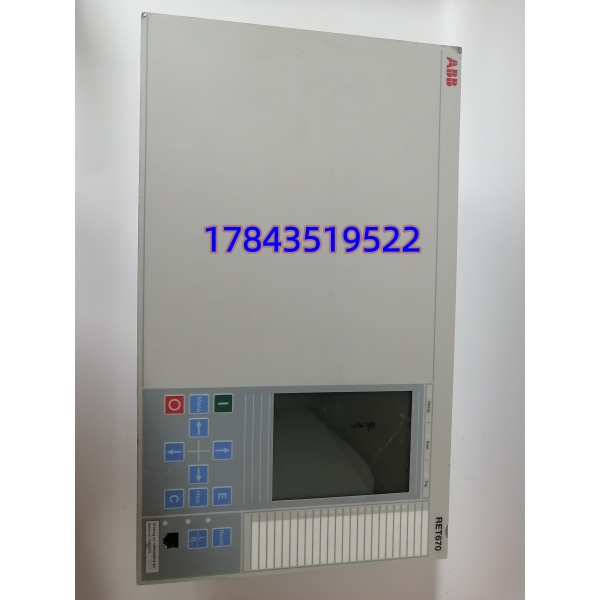

RET670 1MRK004816-AC 是 ABB Relion670 系列标准化两绕组变压器综合保护装置，集主保护、后备保护、测控、断路器联锁控制、故障分析功能于单台设备，是变电站主变成套保护核心设备Hitachi Energy。核心 87T 差动保护内置矢量组别自动补偿、CT 饱和抑制算法，依靠 2 次谐波闭锁躲开变压器合闸励磁涌流，5 次谐波闭锁防止过励磁误跳闸，绕组匝间、相间短路故障动作速度≤20ms，快速隔离故障避免变压器烧毁；配套 REF 受限接地保护，灵敏检测绕组单相接地故障，弥补差动保护对地故障灵敏度不足的短板。装置集成完整测控功能，实时上传负荷电流、电压、功率、油温绕组温度至后台监控；支持 GOOSE 光纤横向联锁，实现间隔间断路器失灵、母线故障快速联动；内置大容量故障录波，故障后完整留存电流电压波形、动作事件时序，大幅缩短运维故障排查时长。整机宽温、强电磁抗干扰设计，适配电网变电站、自备电厂、煤化工、光伏新能源升压站；该型号已进入成熟存量备件周期，原厂海外订货周期长，存量变电站技改、故障抢修优先选用现货整机，原有定值、二次回路无需大幅改造即可直接替换。
应用场景与行业案例
工程痛点描述电网变电站、自备电厂大量服役十年以上 RET670 保护装置出现液晶黑屏、通讯网口失效、差动回路采样漂移、跳闸接点粘连故障。主变保护一旦失效，内部短路、接地故障无法快速切除，极易引发变压器起火、油箱爆炸重大安全事故；原厂成套整机订货周期 8~12 周，变电站只能单台变限负荷运行，供电稳定性大幅下降。同型号装置二次接线、通讯规约、PCM600 定值文件完全兼容原有屏柜，替换后直接复用原有保护逻辑与后台通讯链路。
典型应用场景
- 电网 110kV/35kV 变电站 – 主变压器成套保护两绕组主变差动、零序、过热全套主后备保护，对接智能站 IEC61850 后台监控系统。
- 火力 / 燃气自备电厂 – 厂用高压变、启备变保护厂用电变过载、短路、瓦斯保护，机组启停阶段宽负荷波动自适应保护曲线。
- 光伏 / 风电新能源电站 – 35kV 升压变压器针对新能源间歇性负荷优化反时限过流保护，防孤岛、过频欠压配套逻辑。
- 石油化工园区 – 10kV/35kV 工业降压变厂区多谐波工况，强 EMC 抗干扰设计，兼容变频器、大功率电机现场环境。
- 轨道交通牵引变电站 – 主牵引变压器保护负荷冲击大、频繁投切工况，涌流可靠闭锁，避免合闸频繁误跳闸。
真实工程案例山西某 110kV 区域变电站 #2 主变原配 RET670 装置通讯主板老化，每日随机报差动采样异常告警，主变只能降负荷 50% 运行。联系日立能源原厂整机订货周期 10 周，区域工业用户供电缺口持续扩大。采购当日调取全新 1MRK004816-AC 现货，完成差动精度、GOOSE 通讯、72 小时满载模拟故障全套测试后专车发出。现场继保工程师直接整机替换，PCM600 导入原有定值文件无需重新整定，差动、零序、非电量保护全部动作逻辑校验正常，智能站后台 61850 数据上传无中断，变电站恢复满负荷供电。该供电局后续采购两台 RET670 作为全站主变常备备用保护装置。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对机身完整型号 RET670、物料编码 1MRK004816-AC、机身原厂序列号，核验进口报关批次单据，溯源 ABB 原厂出厂档案
- 防伪识别：校验整机面板激光刻印标识、主板原厂丝印元器件，确认无翻新改板、无后期维修补焊、无更换内部主板痕迹
- 外观检查：LCD 触摸屏无坏点、功能按键灵敏、网口 / 端子无锈蚀变形、外壳无磕碰变形、内部电容无鼓包漏液
- 附件核对：原装调试串口数据线、固定安装支架、出厂保护定值模板、PCM600 软件安装包、原厂操作手册齐全
2. 上机功能模拟测试搭建继电保护标准试验台，配套 PCM600 整定软件、IEC61850 仿真后台联调
- 通电自检：LCD 完整点亮，电源、运行、故障 LED 指示灯自检无硬件报错告警
- 差动保护精度测试：模拟内部匝间、相间短路，校验 87T 差动动作值、涌流闭锁功能，动作误差满足 ±1% 标准
- 全套后备保护测试：分段模拟过流、零序、过热、过励磁故障，保护动作时序、跳闸出口逻辑准确无误
- IEC61850 通讯联调：双以太网 GOOSE、SV 采样值稳定收发，遥测遥信遥控数据无丢包、无延迟
- 72 小时连续老化测试：持续模拟负荷波动、间歇性故障工况，记录整机温升、采样精度长期稳定性
- 留存完整保护测试报告、故障录波波形截图、整机功能测试视频，可同步发送客户核验
3. 电气参数专项检测使用 Fluke 万用表、500V 兆欧表、继电保护测试仪、可编程交直流电源完成全项检测
- 绝缘电阻检测：模拟量采集回路、通讯网口、操作电源对地绝缘＞100 MΩ
- 宽幅供电测试：88~264V AC/48~250V DC 全电压区间稳定运行，无采样漂移、装置重启
- 端口耐压测试：以太网、CT/VT 模拟采集端口 1500 Vrms 介质耐压测试，无击穿、无信号串扰
- 跳闸接点容量测试：出口继电器接点通断稳定，无粘连、无压降超标问题
4. 固件与定值配置核验
- 读取并记录装置原厂固件版本，标注至质检报告，区分不同变电站后台 61850 版本兼容区间
- 拍照留存装置背板 CT/VT 端子定义、网口地址拨码出厂默认配置，方便现场继保人员对照接线
- 明确区分 RET670（变压器保护）、REL670（线路保护）硬件功能差异，告知不可跨型号混用替代
5. 最终质检与出货包装
- 专职继保质检逐项核对全部保护精度、通讯、老化测试数据，粘贴 QC 合格标签并标注质检日期
- 整机屏幕单独覆膜防护，双层防静电密封袋整体封装
- 加厚泡沫缓冲整机边角，硬质定制加固纸箱打包，外贴完整型号、一年质保、出库标识
