描述
关键技术规格

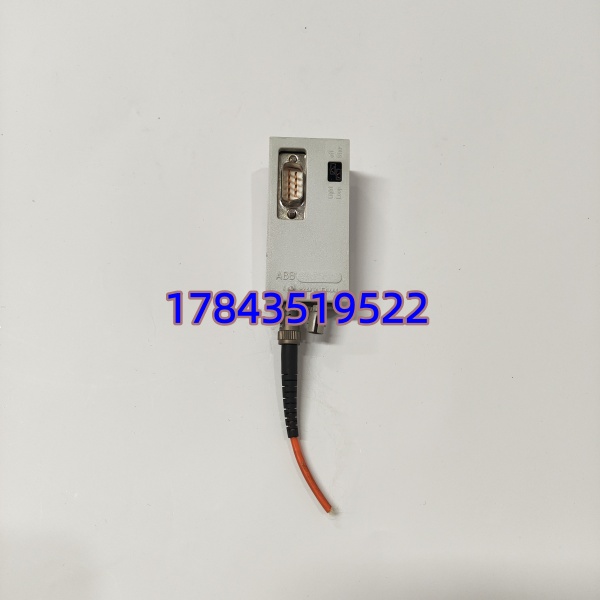

- 接口：后侧 9 针 Sub‑D（接 RE500 设备）；前侧双光纤口（Tx/Rx）ABB Group
- 光电转换：光纤信号（SPA/LON/IEC103）↔ 电气 RS‑485ABB Group
- 光纤类型：
- BB：塑发 / 塑收
- BM：塑发 / 玻收
- MB：玻发 / 塑收
- MM：玻发 / 玻收（最常用）
- 数据速率：最高 1.25 Mbps
- 拓扑：支持环型（Loop）、星型（Star）
- 供电：由主机 5V DC 供电，功耗约 0.4W
- 工作温度：‑40℃ ~ +70℃
- 尺寸：35mm（宽）×73mm（高）×20mm（深）
- 状态指示：Tx/Rx 光纤指示灯，前端可操作服务针
产品深度介绍

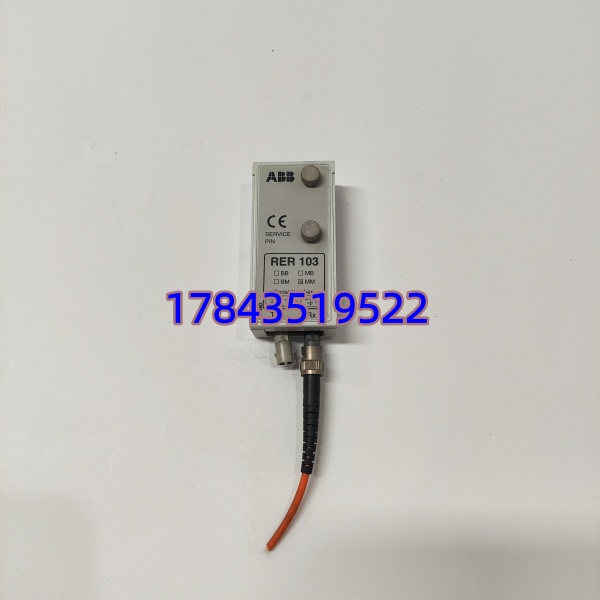

ABB RER103 是 RE500 系列继电保护与馈线终端（如 REF543）专用的光电转换小模块，业内常叫 “小端子”。它插在设备后侧 9 针 D 型口上，把光纤总线信号转成 RS‑485 给保护装置，反之亦然ABB Group。
2011 年已停产，目前以拆机 / 库存现货为主。优势是全光纤隔离，抗强电磁干扰，适合变电站、电厂、冶金等高压 / 大电流环境，避免地电位差与干扰导致通讯误码ABB Group。
应用场景与行业案例
工程痛点
变电站内电磁干扰强、地电位差大，普通 RS‑485 总线易受干扰、通讯不稳，导致保护信号丢失、误报。
典型应用场景
- 中压变电站保护通讯配 REF541/543/545 馈线终端，光纤组网实现保护、测量、联锁信号稳定传输。
- 电厂厂用电系统马达保护、进线保护装置光纤联网，抗变频器与大电机干扰。
- 冶金 / 化工高压车间强电磁环境下 RE500 系列保护设备通讯，保障联锁与跳闸可靠。
真实案例
某钢厂 10kV 配电室原用普通 RS‑485 通讯，电机启动时频繁丢包、保护误报。更换 RER103 后，全光纤隔离彻底解决干扰问题，通讯稳定无丢包，避免非计划停机。
核心卖点与差异化
- 光电隔离：光纤传输，彻底隔离共模干扰与地电位差ABB Group。
- 即插即用：9 针 D 型口直插 RE500 设备，无需额外供电ABB Group。
- 宽温耐用：‑40℃~+70℃，适配户外 / 恶劣控制柜。
- 多协议兼容：同时支持 SPA、LON、IEC60870‑5‑103 三种总线ABB Group。
- 停产稀缺：原装拆机 / 库存，品质可靠，现货周期短。
