描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | REL561 / 1MRK002496-AC |
| 适用电压等级 | 6kV～500kV 输电线路 |
| 保护功能 | 分相电流差动、三段式距离保护、过流 / 接地 / 过压保护、重合闸 |
| 额定电流 | 1A / 5A（CT 接入，软件可配置） |
| 额定电压 | 100V～125V（PT 接入） |
| 动作精度 | 电流 ±2%；电压 ±1%；差动动作≤20ms |
| 通信接口 | 以太网（IEC61850）、RS-485（Modbus RTU）、光纤通道 |
| 工作电源 | DC 36–125V / AC 110/220V ±15% |
| 功耗 | 正常≤25W，最大≤35W |
| 数字量 I/O | 24 路 DI / 8 路 DO（继电器 250V AC/DC） |
| 环境温度 | -10°C ~ +55°C |
| 认证 | CE、UL、IEC 61850、RoHS |
产品深度介绍

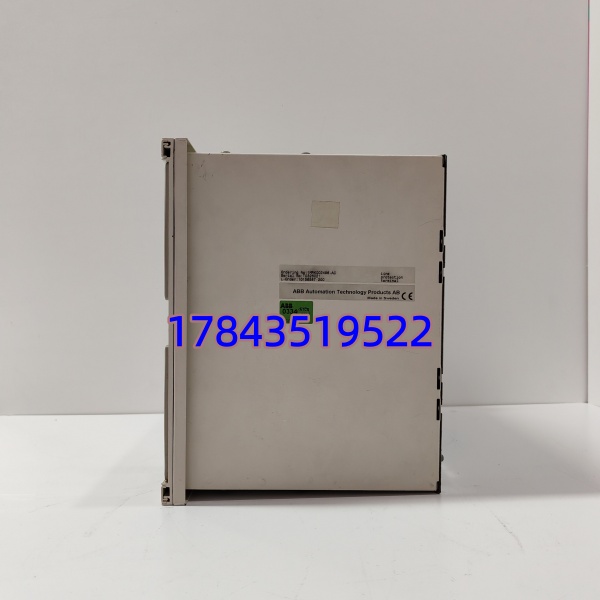

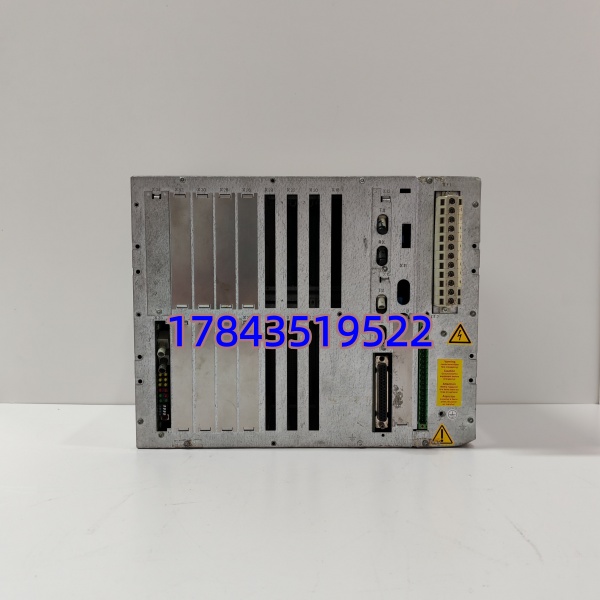

ABB REL561（1MRK002496-AC）是高压及超高压输电线路专用微机纵差保护终端，属于 ABB REL560 系列。采用主 – 主保护架构，核心为分相电流差动保护，集成多段式距离保护、故障录波、事件记录与通信功能，适配串联补偿线路与换流站谐波环境。

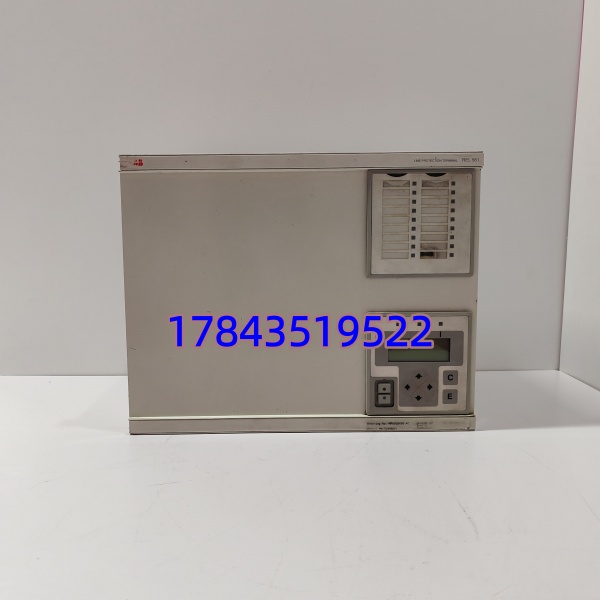

内置高性能处理器，支持 56/64kbit/s 数字通道两端同步，具备 CT 饱和检测与通信延时自动补偿，抗干扰能力强。自带本地 HMI，可就地整定参数、查看故障报告，符合 IEC61850，可直接接入智能变电站。
应用场景与行业案例
工程痛点
高压线路故障若不能快速切除，易导致越级跳闸、电网震荡甚至大面积停电。传统保护易受负荷与 CT 饱和影响，误动 / 拒动风险高。REL561 依靠差动 + 距离双主保护，动作快、选择性强。
典型应用场景
- 电网主干线（110–500kV）：跨省 / 跨地区输电线路，要求全线速动、高可靠性。
- 工业企业专线（35–110kV）：大型工厂、矿山、炼化企业自用线路，保障连续供电。
- 智能变电站：需要 IEC61850 组网、远程运维与故障数据分析的新建 / 改造站。
真实案例
某南方电网 220kV 线路原用传统保护，多次因区外故障 CT 饱和导致误动，影响供电。更换 REL561 后，差动保护在区内故障≤20ms 动作，区外故障可靠制动，全年无保护误动，故障定位时间缩短 80%，运维成本显著降低。
核心卖点与差异化
- 双主保护架构：分相差动 + 距离保护，区内故障≤20ms 速动，选择性强。
- CT 饱和自适应：内置饱和检测与补偿，区外故障不误动，稳定性高。
- 长通道适配：支持光纤 / 专用通道，自动补偿通信延时，适配长距离线路。
- 一体化设计：保护、录波、通信、HMI 集成，减少设备数量与接线。
- 原装品质保障：全新原装可查序列号，12 个月质保，支持技术整定指导。
