描述
关键技术规格
| 参数项 | 技术规格 |
|---|---|
| 额定电压 | 100–240 V AC / 48–250 V DC（宽幅电源） |
| 额定电流 | 1 A（本型号默认）/ 5 A 可选 |
| 保护功能 | 过流、接地故障、电压 / 频率、热过载、重合闸、故障定位 |
| 通讯接口 | 双以太网（IEC 61850）、RS485（Modbus/DNP3） |
| 时间同步 | IEEE 1588 V2（PTP）高精度对时 |
| I/O 配置 | 24 路开入、14 路开出、9 路模拟量输入 |
| 工作温度 | -25°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 262 × 177 × 201 mm（4U 机架式） |
| 重量 | 约 5.0 kg（含插件） |
| 认证标准 | IEC 60255、IEC 61850 |
产品深度介绍

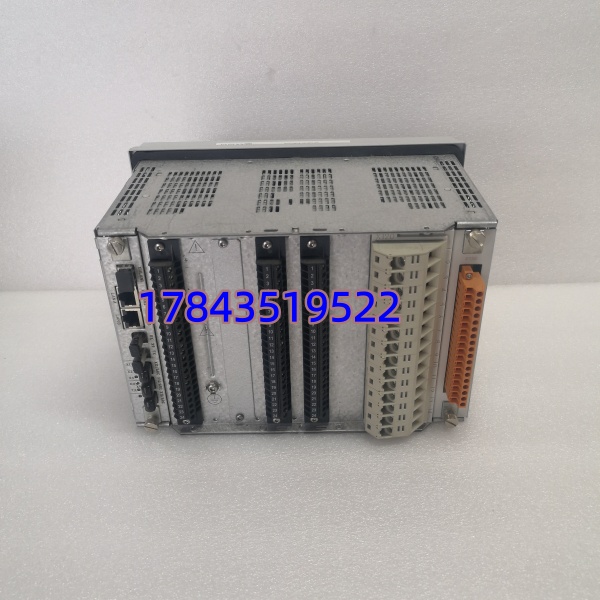

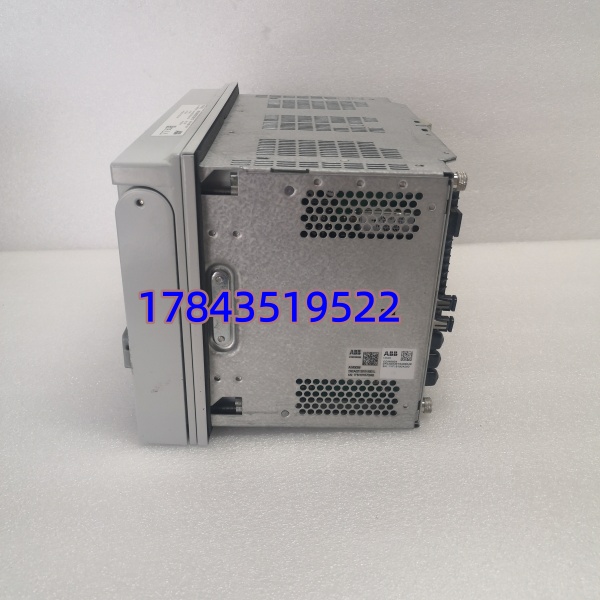

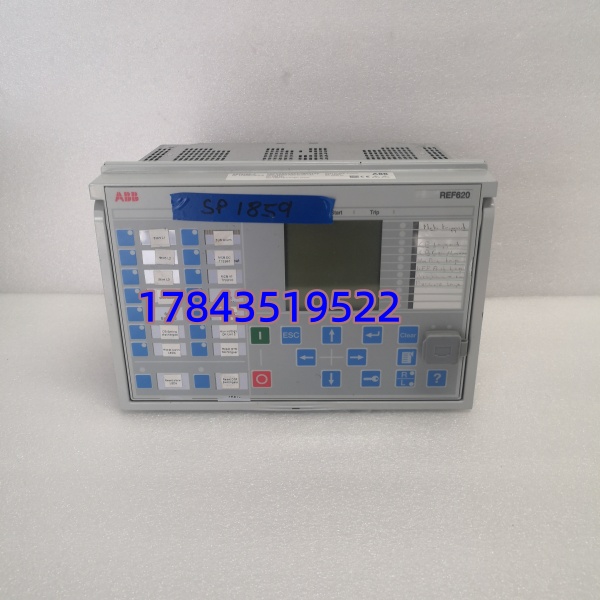

ABB REF620E_F NBFNAANNNCC1BNN1X 是 ABB Relion® 620 系列的高性能中压馈线保护继电器，专为 1–36 kV 中压配电网设计，集成保护、控制、测量、故障录波与定位功能于一体。
该装置采用可插拔模块设计，支持 IEC 61850 双网冗余（HSR/PRP）与多频导纳接地保护，适配小电流接地系统，故障定位精度高；同时兼容 Modbus、DNP3 等协议，满足智能变电站通讯需求，广泛应用于工业配电、公用事业与新能源并网场景。
应用场景与行业案例
工程痛点描述
中压配电网故障后，传统保护装置常存在故障定位不准、录波数据缺失、通讯兼容性差三大问题，导致停电时间长、排查效率低，尤其在连续生产行业，每小时损失可达数十万。
典型应用场景
- 工业配电 – 工厂中压母线用于车间馈线、电机 / 电容器组保护，多频导纳接地保护适配高阻接地故障，避免误动 / 拒动。
- 公用事业 – 城市配电网开闭所环网柜 / 变电站馈线保护，支持多次重合闸，故障录波与定位功能缩短停电时间。
- 新能源并网 – 光伏 / 风电并网点监测并网电压 / 频率，低电压穿越与方向功率保护，保障电网与设备安全。
- 智能变电站 – IEC 61850 过程层双网冗余通讯，GOOSE 联闭锁，PTP 高精度对时，满足数字化变电站要求。
真实案例
某化工园区中压馈线故障抢修去年 6 月，某化工园区 10 kV 馈线突发接地故障，旧款保护装置仅能跳闸，无法定位故障点，运维人员逐段排查耗时 8 小时，生产线被迫停工，损失超 200 万。
更换为 ABB REF620E_F 后，装置精准定位故障电缆区间，录波数据清晰记录故障过程，运维人员 1 小时完成抢修。后续该园区批量采购同款装置作为关键备件，彻底解决故障排查难题。
