描述
关键技术规格
| 参数类别 | 具体规格 | |||
|---|---|---|---|---|
| 应用电压等级 | 中压 MV (6kV/10kV/35kV) | |||
| 额定电流(In) | 1A 或 5A (可选,软件可配置) | |||
| 额定电压 | 100/110V, 110/120V, 220/240V (PT 二次侧,可编程) | |||
| 电源电压 | DC 24/48/110/125/220/250V 或 AC 110-240V (宽范围可选) | |||
| 工作温度 | -40°C 至 +70°C | |||
| 存储温度 | -40°C 至 +85°C | |||
| 防护等级 | 前面板 IP54 / 后部 IP20 | |||
| 外形尺寸 | 177mm (宽) × 165mm (高) × 155mm (深) (4U 半机架) | |||
| 重量 | 约 1.5 kg – 3.5 kg (取决于配置) | |||
| 安装方式 | 面板安装 / 19英寸机架安装,可倾斜 25° | |||
| 通信协议 | IEC 61850 (含 GOOSE 消息、MMS) | Modbus® RTU/TCP | IEC 60870-5-103/104 | DNP3.0 Level 2+ |
| 时间同步 | IEEE 1588 v2 (PTP) 高精度时间协议 | |||
| 模拟输入 | 3 相 CT + 3 相 CT 或 3 相 CT + 接地 CT/SEF/HIZ CT (可配置) | |||
| 标准配置 | 12 种预配置,适应常用馈线保护和测控应用 (E 为增强版配置) | |||
| 事件记录(SOE) | 存储 50-100 条带时间戳的事件代码,分辨率 1ms | |||
| 故障记录 | 存储 100 条故障事件,含电流值、启动时间、时间戳等 | |||
| 数字故障记录器(DFR) | 4-12 个模拟通道 + 64 个二进制信号通道 (取决于配置) | |||
| 断路器监控(BCM) | 弹簧储能时间、SF6 气体压力、行程时间、操作次数统计 | |||
| 断路器失灵保护(BCP) | 当断路器拒动时启动后备跳闸 | |||
| 自动重合闸(ARC) | 三相多次自动重合闸功能,适用于架空线路临时故障 | |||
| 电弧保护(AFD) | 可选 3 个光检测通道,用于开关柜电弧故障检测 (需确认配置) | |||
| 热过载保护 | 馈线电缆热过载保护,基于热容量模型 | |||
| 接地故障保护 | 高阻抗(HIZ)故障检测、灵敏接地故障(SEF)保护、导纳式接地故障保护 | |||
| 测量功能 | 相电流、序分量、剩余电流、最大需量、热过载、相位不平衡、电能质量 | |||
| 显示屏 | 大尺寸 LCD 显示屏,清晰字体,支持单线图(SLD)显示 | |||
| 编程软件 | PCM600 (ABB Relay Setting Tool) 或 WHMI (Web Browser HMI) | |||
| 自诊断 | 持续监视继电器硬件和软件运行状态 | |||
| 认证标准 | UL、CE、IEC 60255、IEEE C37.90、RoHS、KEMA |
产品深度介绍

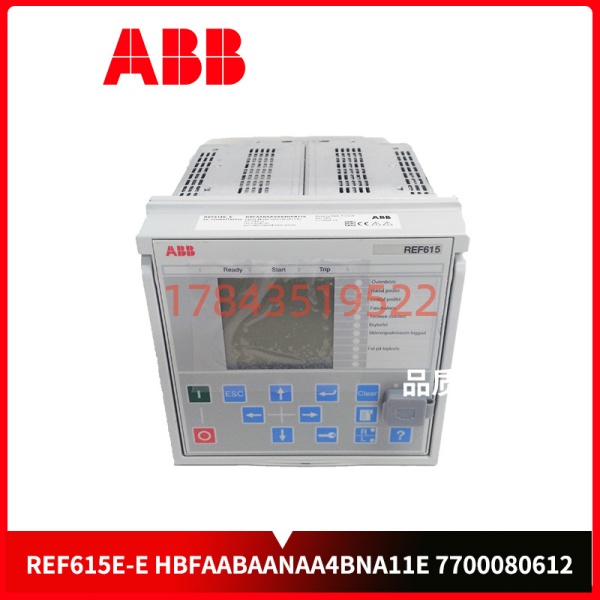

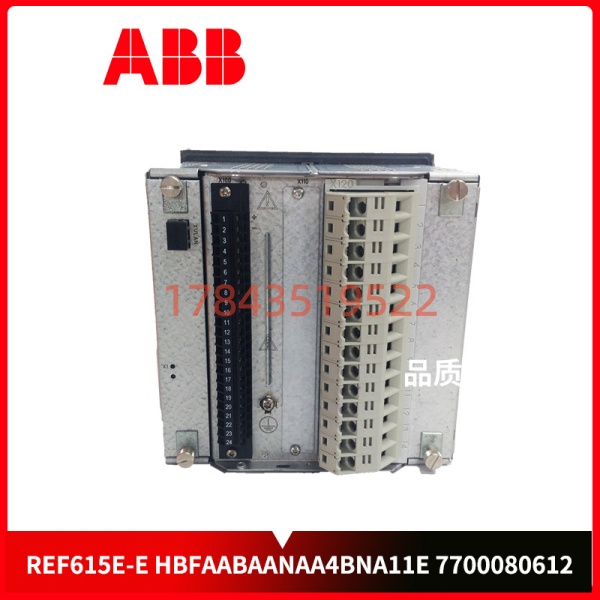

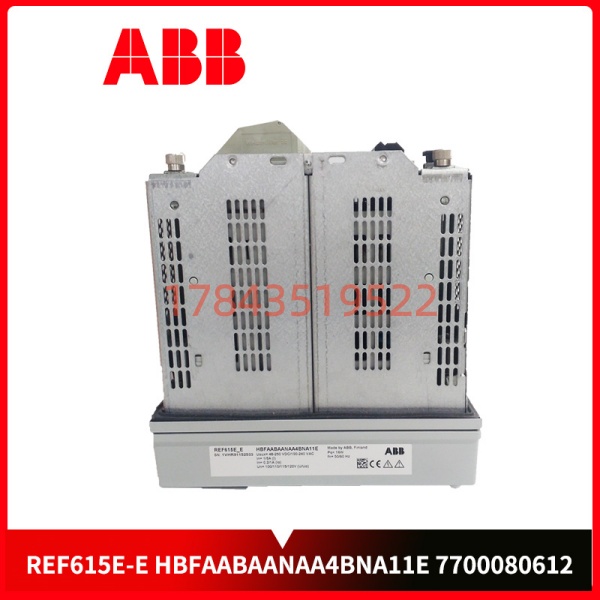

ABB REF615E-E (订货号 7700080612) 是 Relion® 615 系列的增强版馈线保护继电器,属于 ABB 中压配电数字化变电站产品家族。型号中的”E”代表 Enhanced (增强版),相比非 E 版本具有更强大的处理能力、更多的逻辑功能和更丰富的通信选项。该装置集保护、控制、测量、监视功能于一体,专为公用变电站和工业配电系统中的馈线、出线及相关设备的全面管理而设计。
REF615E-E 提供全面的保护功能,包括阶段式过流保护(瞬时/定时限/反时限)、方向性和非方向性接地故障保护、负序过流、电压保护(过压/欠压/负序)、频率保护、热过载保护以及断路器失灵保护(BCP)。其独特的高阻抗(HIZ)故障检测和灵敏接地故障(SEF)保护组合,为接地系统提供更高的灵敏度和选择性。增强版 E 配置通常包含更多的高级保护功能和更灵活的配置选项。
该装置支持先进的通信功能,完全符合 IEC 61850 标准(含 IEC 61850-9-2 LE),支持 GOOSE 消息和 MMS 通信,实现设备间快速数据交换和互操作。同时支持 Modbus® RTU/TCP、IEC 60870-5-103/104、DNP3.0 Level 2+ 和 IEEE 1588 v2 高精度时间协议,轻松集成到现代数字化变电站和 SCADA 系统。支持并行冗余协议(PRP)和高可用性无缝冗余度协议(HSR),提高通信可靠性。
REF615E-E 内置强大的测量和监视能力,包括数字故障记录器(DFR)、事件记录器(SOE)、故障记录功能(存储 100 条故障记录)和断路器监控(监测断路器弹簧储能时间、SF6 气体压力、行程时间等)。大尺寸 LCD 显示屏支持单线图(SLD)显示,可通过 PCM600 软件配置或 WHMI Web 浏览器 HMI 远程访问。
该装置还具备可选的电弧保护(AFD)功能,配备 3 个光检测通道,用于金属封闭开关柜的电弧故障检测,快速跳闸提高人员安全并限制设备损坏(需根据配置代码 HBFAABAANAA4BNA11E 确认是否包含 AFD 功能)。自动重合闸(ARC)功能适用于架空线路,可自动尝试恢复供电,尤其适用于瞬发性故障。
REF615E-E 广泛应用于工厂制造业、基础设施(机场/医院/数据中心)、可再生能源(风电/光伏)、公用事业(城市配电)和石油天然气/采矿等需要高可靠性供电和自动化管理的场景。
应用场景与行业案例
工程痛点描述
某工业园区 10kV 配电站采用传统电磁式继电器保护方案,存在保护功能单一、故障定位困难、缺乏数据分析能力等问题。当馈线发生故障时,维护人员需要逐一排查,定位时间长,导致停电时间延长。同时,系统缺乏远程监控能力,无法实时了解电网状态,影响运维效率。升级到数字化继电器需要更换整套保护系统,投资巨大,且需要重新设计二次回路。
典型应用场景
- 公用事业 – 城市配电网配电
用于城市配电网中的开闭所、环网柜、变电站出线保护。REF615E-E 的 IEC 61850 通信实现设备间快速通信(GOOSE),实现站级自动化。 - 工厂制造业 – 车间配电线路保护
保护车间配电线路、大型电机供电回路。可编程逻辑(CFC)实现复杂的联锁和顺序控制,减少对外部 PLC 的需求。 - 基础设施 – 机场/医院/数据中心
关键基础设施的配电系统,要求高可靠性供电。REF615E-E 的热过载保护、断路器监控和故障记录功能确保持续供电。 - 可再生能源 – 风电场和光伏电站集电线路保护
保护风电场和光伏电站的集电线路,通过 Modbus 或 IEC 61850 接入 SCADA 系统,实现实时监控和调度。 - 石油天然气和采矿 – 严苛环境配电保护
工业级硬件设计(工作温度 -40°C 至 +70°C,防护等级 IP54),满足严苛工业环境和高电磁干扰场合要求。
