描述
产品深度介绍

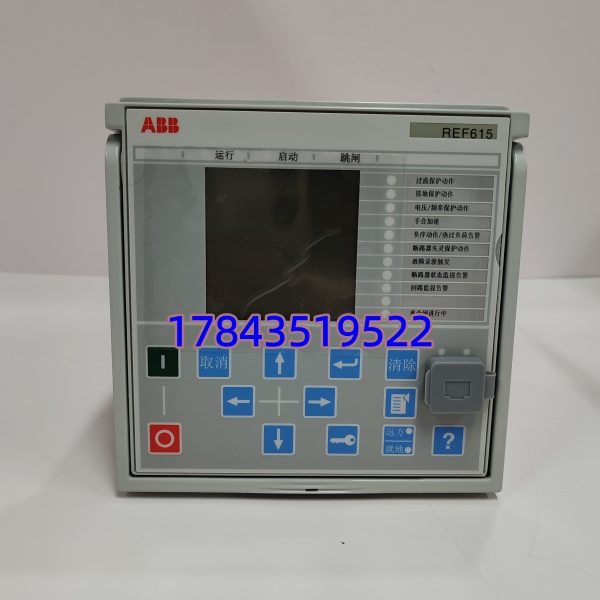

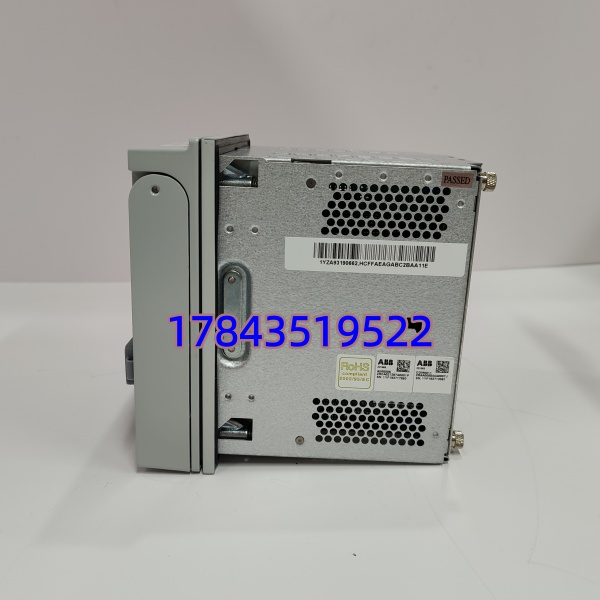

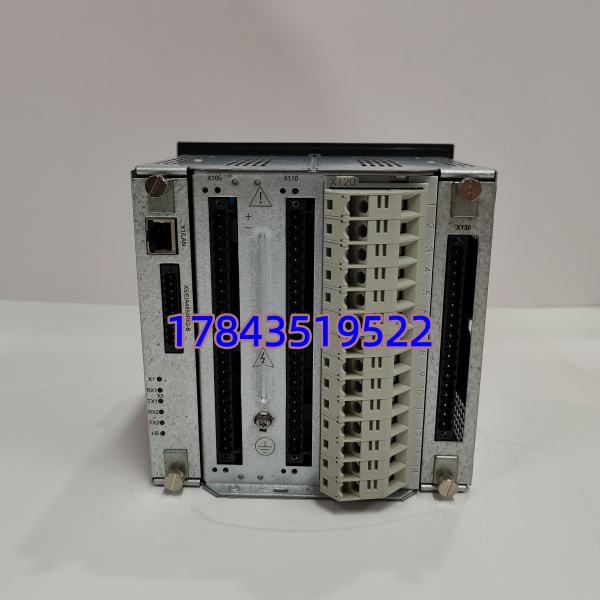

ABB REF615C_E HCFFAEAGABC2BAA11E 是 Relion® 615 系列的高性能馈线保护测控装置，专为中低压配电系统设计，集成保护、控制、测量、通信四大核心功能。
该装置采用微处理器架构，支持过流、接地、电压、频率等全面保护，具备故障定位与自动重合闸能力。兼容 IEC61850、Modbus 等多协议，支持 PRP/HSR 冗余通讯，适配数字化变电站场景。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | REF615C_E HCFFAEAGABC2BAA11E |
| 辅助电源 | 110/220V DC，100/230V AC |
| 保护功能 | 过流、方向 / 无方向接地、电压、频率、热过载 |
| 通讯协议 | IEC61850 Ed1/Ed2、DNP3、Modbus、IEC60870-5-103 |
| 网络冗余 | HSR、PRP 并行冗余 |
| 时间同步 | IEEE 1588 PTP、SNTP |
| 工作温度 | -40°C ~ +70°C |
| 安装方式 | 面板安装、19 英寸机架安装 |
| 重量 | 约 4kg |
| 认证 | IEC 60255、IEC 61850、CE |
应用场景与行业案例
工程痛点
中低压配电网故障频发，传统保护装置功能单一、通讯能力弱，难以适配数字化改造需求；故障定位不准、排查耗时，易导致长时间停电，影响生产与供电可靠性。
典型应用场景
- 电力行业 – 变电站馈线保护用于 10kV/35kV 配电线路，实现短路、接地故障快速切除，配合自动重合闸，提升架空线供电连续性。
- 工业企业 – 工厂配电系统适配石化、冶金、制造业的车间配电室，保护电机、变压器、电缆馈线，支持远程监控与联锁控制。
- 市政建筑 – 商业楼宇配电用于大型商场、写字楼的配电系统，实现负荷监控、故障告警与电能计量，保障供电安全。
- 新能源 – 光伏 / 风电升压站适配分布式能源并网馈线，具备低电压穿越、频率保护功能，支持 IEC61850 通讯，融入智能电网。
真实案例
某工业园区 35kV 变电站，原保护装置老化，故障响应慢、通讯兼容性差。更换 ABB REF615C_E 后，实现馈线故障快速定位（误差＜50m），保护动作时间＜20ms，支持远程运维。投运 1 年，故障排查时间缩短 80%，非计划停机次数降为 0，供电可靠性显著提升。
核心卖点与差异化
- 全功能集成：保护 + 控制 + 测量 + 通讯一体化，无需额外配置 PLC，集成成本降低 30%。
- 高速故障响应：过流保护动作＜20ms，精准切除故障，减少设备损坏与停电损失。
- 多协议兼容：支持 IEC61850 等主流协议，无缝对接新旧系统，适配数字化改造。
- 宽温高可靠：-40°C~+70°C 稳定运行，抗干扰设计，适配户外、高温等恶劣工况。
- 冗余通讯保障：HSR/PRP 冗余，通讯中断自动切换，保障数据不丢、控制不中断。
