描述
关键技术规格
- 供电：24–250V AC/DC 宽范围自适应
- 保护功能：三段过流、方向 / 无方向接地、电压 / 频率 / 热过载、弧光 AFD、断路器失灵
- 输入输出：12 路 DI / 9 路 DO，可扩展
- 通讯接口：1× 以太网、1×RS-485；支持 IEC61850（含 GOOSE）、Modbus、DNP3
- 冗余能力：支持 PRP/HSR 网络冗余
- 时间同步：IEEE 1588 PTP、SNTP
- 运行温度：-25℃ ~ +70℃（宽温）
- 防护等级：前面板 IP40，背板 IP20
- 安装方式：标准机柜 / 面板安装，插拔式设计
- 重量 / 尺寸：约 4 kg / 150×100×80 mm
产品深度介绍
ABB REF615C_E（HCFEAEAGABC2BAA11E）是 Relion® 615 系列中的增强型馈线保护控制装置，专为中低压配电网设计，集成保护、控制、测量、录波与通讯于一体。型号后缀编码 HCFEAEAGABC2BAA11E 代表：HC=600 系列、FE = 馈线保护、E = 增强型（含弧光 + 失灵）、A=1 网口 + 1 串口、G = 支持 GOOSE、AB=12DI、C2=9DO、BAA11E = 带弧光检测 AFD。

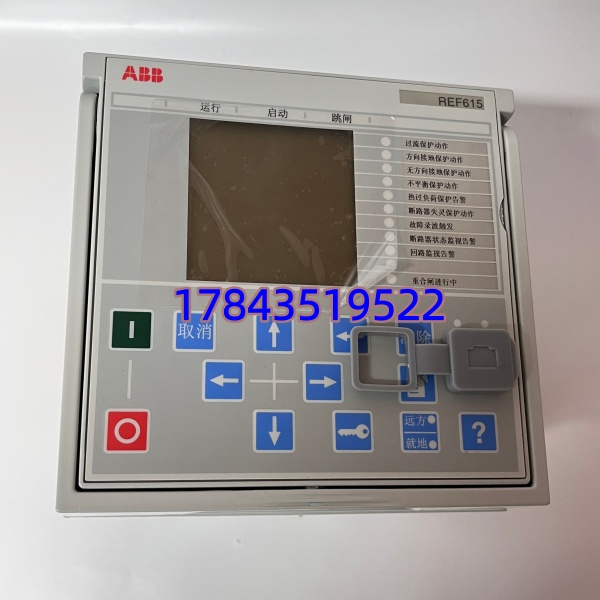

装置采用高可靠硬件平台，支持自适应接地保护与故障定位，适配中性点不接地、经电阻 / 阻抗接地及环网 / 辐射网场景。前面板带中文 LCD 与操作键，支持就地 / 远方控制；插拔式结构便于快速更换，抽出时自动短路 CT 二次回路，保障安全。
应用场景与行业案例
配电网常面临短路、接地、弧光故障，传统保护定值难兼顾灵敏性与选择性；老旧 IED 通讯能力弱，无法融入数字化变电站，故障排查耗时久、停电损失大。
-
电力行业 – 中压变电站
10–35kV 馈线、母线、电容器、变压器保护，实现快速故障切除与隔离，保障供电连续性。
-
工业配电 – 厂站配电室
石化、冶金、水泥、数据中心等关键负荷馈线保护，含弧光检测，降低开关柜火灾风险。
-
市政与建筑 – 商业 / 机场 / 港口
重要建筑中压系统保护与监控，支持远程运维与故障录波，缩短停电时间。
-
新能源并网 – 分布式光伏 / 风电
适配含分布式电源的配电网，具备方向保护与并网监测功能，防止孤岛与反送电。
案例：某化工园区 10kV 配电室改造
原配电室使用老式电磁继电器，弧光故障无法快速检测，曾发生开关柜烧损事故。更换为 REF615C_E（带 AFD）后，弧光响应≤1ms，配合 GOOSE 实现跨间隔快速联动；IEC61850 通讯接入后台，故障录波自动上传，排查时间从 4 小时缩短至 15 分钟，全年非计划停电减少 80%。
核心卖点与差异化
- 增强型保护：内置弧光 AFD + 断路器失灵保护，覆盖开关柜最危险故障，提升安全性。
- 全协议兼容：IEC61850（含 GOOSE/9-2LE）、Modbus、DNP3、103，无缝接入新旧系统。
- 高可靠冗余：双网口 + PRP/HSR，通讯无单点故障，满足数字化变电站要求。
- 宽温强抗扰：-25℃~+70℃、EMC Level A，适配工业恶劣环境。
- 开箱即用：预制馈线保护逻辑，PCM600 工具快速配置，替换无需重写程序。
- 全程可追溯：入库全检 + 功能测试 + 参数备份，提供测试报告与质保承诺。
