描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 额定电流 | 1 A / 5 A（CT 输入） |
| 额定电压 | 100 V（线电压） |
| 频率 | 50 / 60 Hz |
| 保护功能 | 过流、接地、过压 / 欠压、频率、热过载、弧光保护（可选） |
| 动作时间 | 差动保护 ≤12 ms，过流保护 ≤50 ms |
| 通信协议 | IEC 61850（HSR/PRP）、Modbus TCP、DNP3.0、SPA |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 安装方式 | 19” 机架式，可插拔单元 |
| 尺寸 | 482.6×279.4×254 mm |
| 重量 | 约 3.5 kg（本体） |
| 精度等级 | 电流 / 电压 0.2 级；功率 0.5 级 |
产品深度介绍

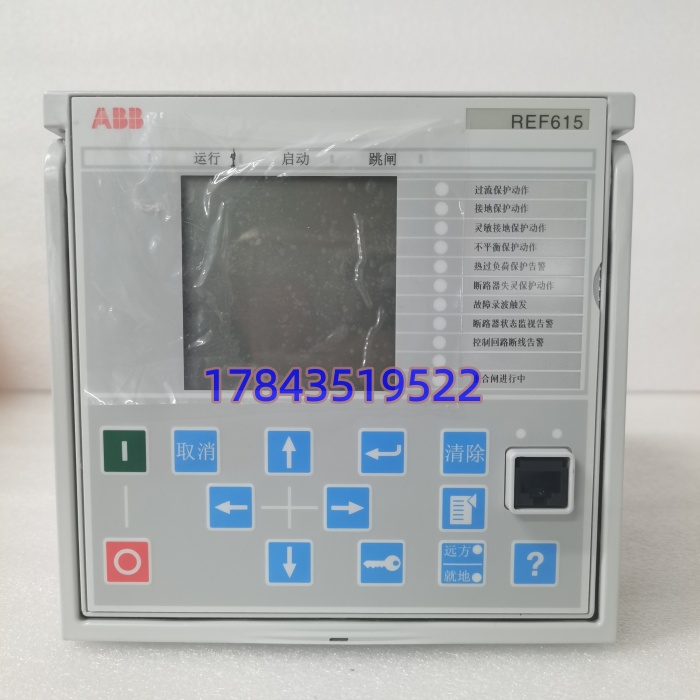

ABB REF615C_E 是 Relion 615 系列的中压馈线保护测控装置，面向 10–35 kV 配电网，集成保护、控制、测量、通信与故障录波功能。硬件采用可插拔模块化设计，支持热插拔，维护便捷。
装置原生支持 IEC 61850 标准，具备 HSR/PRP 冗余通信能力，适配智能变电站与配电自动化场景。内置故障录波与事件记录（SOE），可完整记录故障前后波形，便于事后分析。支持中文界面与 PCM600 工具配置，降低现场调试门槛。
应用场景与行业案例
工程痛点
中压配电网故障（如相间短路、接地故障）扩散快，传统保护定值保守、动作慢，易扩大停电范围；同时老旧装置通信能力弱，难以接入智能调度系统。
典型应用场景
- 变电站馈线保护用于 10–35 kV 出线柜，实现过流、速断、接地保护，适配架空线与电缆线路。
- 工业厂区配电工厂总降、车间配电室，保护变压器、电动机与母线，配合 DCS 实现联锁控制。
- 新能源并网光伏 / 风电升压站 35 kV 馈线，适配分布式电源双向潮流，具备方向过流保护。
- 智能配电改造老旧站升级，替换电磁式继电器，接入 IEC 61850 网络，实现远程监控与故障定位。
真实案例
2025 年，某钢铁厂 35 kV 配电室改造，原电磁保护装置老化、误动率高，且无通信功能，运维依赖人工巡检。
替换为 REF615C_E（HCFDACADABC2BAN11E） 后，通过 IEC 61850 接入厂内 SCADA，保护动作时间从 300 ms 降至 40 ms 以内，全年无保护误动 / 拒动；故障录波功能帮助快速定位 3 起隐蔽接地故障，停电时长减少 80%。
