ABB REF615C-D 馈线保护IED | 三段过流+接地保护 IEC61850 中压配电

描述

关键技术规格

基础信息

电气参数

保护功能

测量功能

通信接口

输入/输出

机械与环境参数

产品深度介绍

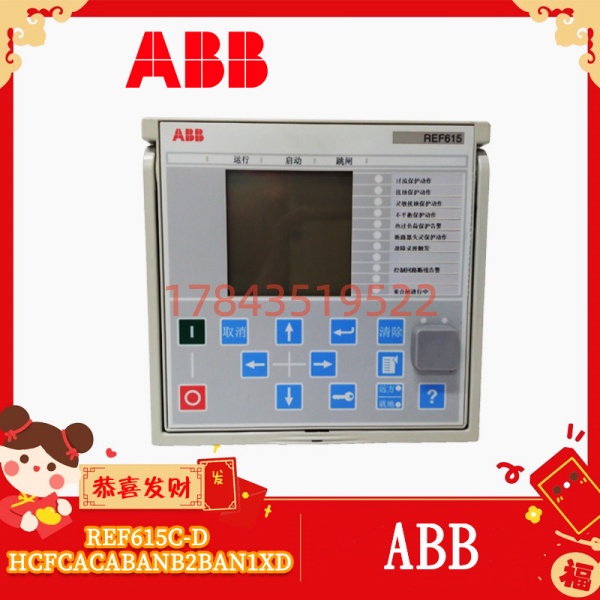

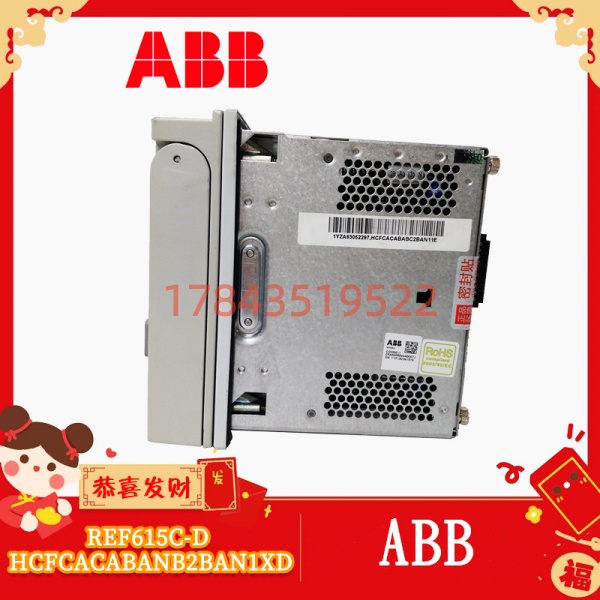

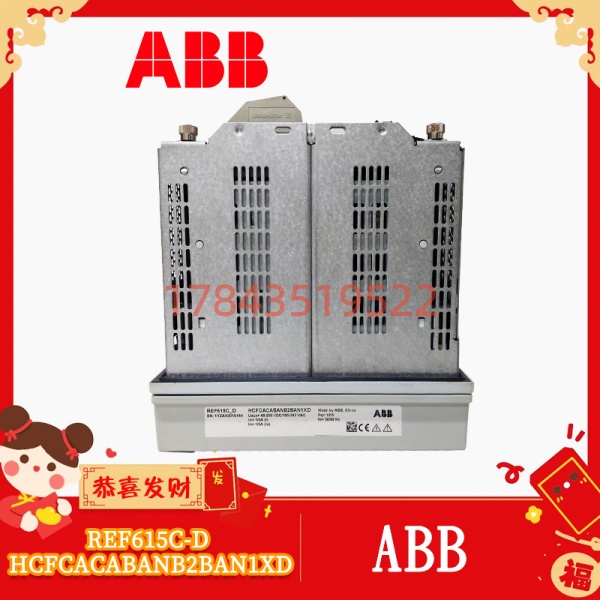

REF615C-D-HCFCACABANB2BAN1XD是ABB Relion® 615系列的一款数字式馈线保护测控装置(IED)，是10kV中压开关柜的核心保护设备。它不是PLC控制器，也不是仪表模块——网上那些“16DI/16DO的PLC”、“频率继电器模块”的描述，与这个产品的实际功能严重不符。REF615C-D的真正任务是保护中压配电线路，检测并隔离故障，同时完成测量、控制和通信。

要理解REF615C-D的定位，得先搞清楚它在配电自动化系统中的角色：

• 一次设备层：断路器、CT(电流互感器)、PT(电压互感器)、开关柜
• 保护测控层：就是REF615C-D IED，采集CT/PT信号，判断故障，输出跳闸指令
• 通信管理层：通过IEC61850/Modbus将数据上传到后台或调度中心
• 控制中心层：变电站自动化系统、SCADA、配电自动化主站

采购时以现场实物标签和ABB官方手册为准，不要被网上信息误导！

应用场景与行业案例

现场痛点

搞配电运维的工程师都清楚，10kV开关柜的保护装置坏了，是最让人头疼的事。

一个工业园区或者大型工厂的配电室，几十面高压柜。其中一块保护装置故障了，对应的馈线回路就失去了保护。这意味着该回路发生短路时，断路器不会跳闸，故障会扩大到上一级，导致整段母线失压，半个厂区停电。

更麻烦的是，这种保护装置配置复杂。换一块新的上去，需要重新设置定值——过流I段多少A、延时多少秒、方向是否启用、重合闸次数等等。如果没有备份定值单或者不懂整定原则，很容易设错。定值设大了，故障时保护不动作；设小了，正常运行时误跳闸。

典型应用场景

1. 工业配电站 – 车间馈线保护
   在工厂的中，作为车间馈线回路的保护装置，防止过载、短路导致设备损坏。当某条线路故障时，快速隔离故障区段，保障其他线路正常运行。
2. 公用变电站 – 10kV出线保护
   在电网公司的10kV中，作为出线回路的主保护，配合自动重合闸，快速处理架空线路的瞬时性故障，提升供电可靠性。
3. 商业建筑 – 关键配电回路保护
   在商场、医院、写字中，保护制冷主机、电梯、消防泵等重要负荷的供电回路，保障建筑物的用电安全。
4. 新能源接入 – 分布式光伏/风电并网点
   在分布式光伏电站、风电场的中，提供方向过流保护和电压/频率保护，适应双向潮流和发电波动，保障并网安全。
5. 老旧开关柜改造 – 保护装置升级
   2000年代投运的开关柜，很多用的是电磁式继电器或老级到，可以获得数字化保护、IEC61850通信、故障录波等现代化功能。

核心卖点与差异化

-HCFCACABANB2BAN1XD 馈线保护测控装置

· Relion 615系列成熟平台 – ABB原厂设计的数字式馈线保护IED，全球数十万台的运行业绩，技术成熟可靠

· 三段过流+接地故障保护 – 非方向/方向可选，动作时间≤20ms，快速切除故障。高灵敏度接地保护(≤30mA)，适配各种接地系统

· 0.5级测量精度，0.2S级电能计量 – 保护+测量+计费三合一，无需额外安装电能表，降低开关柜成本

· IEC61850 Edition 2 + 多规约支持 – 支持GOOSE快速报文，装置间可直接通信实现快速联锁跳闸。同时兼容Modbus、DNP3、103规约，无缝接入新旧系统

· 可抽拔式模块设计 – 更换装置无需断开一次回路，大幅缩短停电时间。图形化液晶屏+网页版HMI，本地远程操作都方便

· 紧凑1/2 19英寸机架尺寸 – 178×51×300mm，仅占3U高度，适合空间有限的开关柜仪表室

· 宽温工业级设计 – -25°C至+55°C连续工作，IP54前面板防护，适应配电室的恶劣环境

· PCM600工程软件全支持 – 定值整定、逻辑编程、故障录波分析、事件顺序记录(SOE)，调试维护一站搞定

· 一年质保 + 上机测试 – 出货前100%功能验证，确保保护功能、通信接口正常

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期

决策建议

1. 核对订货代码（极其重要） – 采购前必须查看现场原设备的完整订货代码：
   • 确认代码是否为
   • 不同代码代表不同的硬件配置(电源、CT、I/O)，不能混用
   • 如果原设备订货码不同，请联系我们确认兼容性
2. 确认电源规格 – 本配置(基于代码B2)电源为110/125V DC。采购前确认现场实际电源电压：
   • 如果现场是24V DC电源，需要选择其他配置版本
   • 如果现场是110-240V AC电源，也需要选择其他配置版本
3. 确认CT规格 – 本配置CT输入为1A或5A，软件可设。采购前确认现场CT二次侧额定电流。
4. 定值备份（极其重要）更换之前，务必用PCM600软件从旧装置上传并备份全部定值：
   • 过流I段、II段、III段定值和延时
   • 接地保护定值
   • 方向元件配置
   • 自动重合闸配置
   • 通信参数(IP地址、Modbus地址等)

   如果没有备份定值，更换后需要重新整定，工作量巨大！

5. 故障排查顺序– 工作不正常时，建议按以下顺序排查：
   • 先看装置面板的指示灯：PWR(电源)、RUN(运行)、ERR(故障)
   • 通过LCD显示屏查看实时测量值和事件记录
   • 用PCM600软件连接装置，读取故障录波和SOE记录
   • 检查CT/PT输入回路是否正常(用测试仪加量)
   • 检查跳闸出口回路和信号回路
   • 确认不是外围问题后，再考虑更换装置
6. 库存备货建议 – 如果现场有10面以上使用，建议至少备1台现货。保护装置故障时，没有备件意味着回路失去保护，风险极高。
