描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | REC650，订货号 1MRK008514-AB |
| 处理器 | 32 位高性能微处理器，多任务实时 OS |
| 电源 | DC 48–125V / 110–250V；AC 100–240V |
| 功耗 | 典型 32W，中断桥接时间 < 50ms |
| 保护功能 | 线路距离 / 零序 / 过流、变压器差动、母线保护等 |
| 测量精度 | 电流 / 电压 0.5 级；有功 / 无功功率 1.0 级 |
| 通讯协议 | IEC61850（GOOSE/SV）、Modbus TCP/RTU、DNP3、SPA、LON、IEC60870-5-103 |
| 冗余支持 | PRP/HSR 并行冗余与高可用无缝冗余 |
| 工作温度 | -40℃~+55℃（短期 + 70℃） |
| 抗干扰 | 4kV 浪涌抗扰，1000V AC 隔离性能 |
| 尺寸 / 重量 | 6U 机架（270×180×225mm）/7.5kg |
产品深度介绍

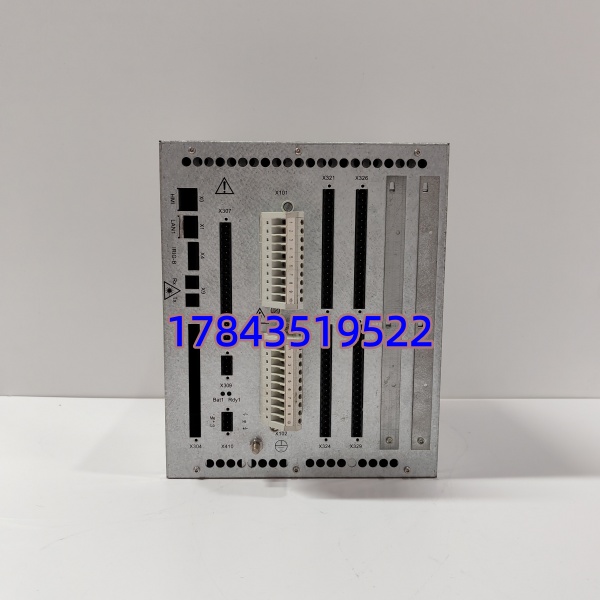

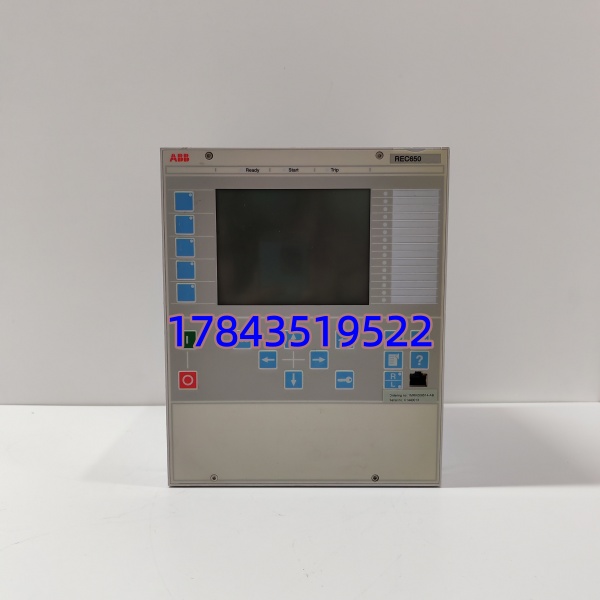

ABB REC650（1MRK008514-AB）是 ABB Relion 650 系列的核心间隔级 IED，专为中高压变电站（6–245kV）设计，集成保护、测量、控制、通信与故障录波功能。采用 32 位处理器与实时操作系统，可快速处理复杂保护算法，故障判断≤20ms，切除故障≤50ms，适配线路、变压器、母线等多场景保护。支持 IEC61850 标准，可无缝接入智能电网，具备 PRP/HSR 冗余能力，保障数据传输与控制指令可靠，是变电站自动化系统的核心设备
应用场景与行业案例
工程痛点
传统变电站保护装置功能分散、可靠性低，故障响应慢，易导致停电范围扩大；多设备组网复杂、兼容性差，运维成本高，难以满足智能电网数字化、网络化需求。
典型应用场景
- 电力行业 —110kV 及以下变电站：线路距离 / 零序保护、变压器差动保护、母线保护，实现故障快速隔离，保障电网稳定。
- 工业电网 — 工厂自备电站：高压电机、变压器、线路的综合保护与测控，适配冶金、化工、油气等工况。
- 智能变电站 — 间隔层核心设备：单母线、双母线、3/2 接线等拓扑的间隔控制，支持 GOOSE 联锁与备自投逻辑。
- 新能源并网 — 风电 / 光伏升压站：汇集线路保护、并网控制与电能质量监测，适配新能源间歇性特点。
真实案例
2025 年 10 月，华东某 110kV 变电站原有保护装置老化，多次误动导致线路跳闸，影响周边工业用户供电。更换为 REC650（1MRK008514-AB）后，实现线路距离保护、过流保护与备自投功能，故障响应时间缩短至 25ms，误动率降为 0，全年减少停电损失约 300 万元，同时支持远程运维，运维效率提升 50%。
核心卖点与差异化
- 多功能集成：单装置整合保护、测量、控制、通信、录波，减少设备数量与接线复杂度，降低 30% 运维成本。
- 高速可靠保护：32 位处理器 + 优化算法，故障判断≤20ms，切除故障≤50ms，避免事故扩大。
- 全协议兼容：IEC61850（GOOSE/SV）+ 多传统协议，无缝对接新旧系统，适配不同厂家设备。
- 冗余高可用：支持 PRP/HSR 冗余，通信无中断，控制指令零丢失，保障关键场景连续运行。
- 严苛环境适配：-40℃~+55℃宽温，强电磁抗扰，适应户外柜、潮湿多尘等恶劣工况。
- 原装质保：全新原装，12 个月质保，提供出厂测试报告与溯源文件，支持现场技术指导。
