ABB PU516A 3BSE032402R1 | Advant 工作站处理器板

描述

产品详情

・型号：PU516A 3BSE032402R1

・品牌：ABB

・系列：Advant Station DCS 上位工作站

规格参数

产品介绍

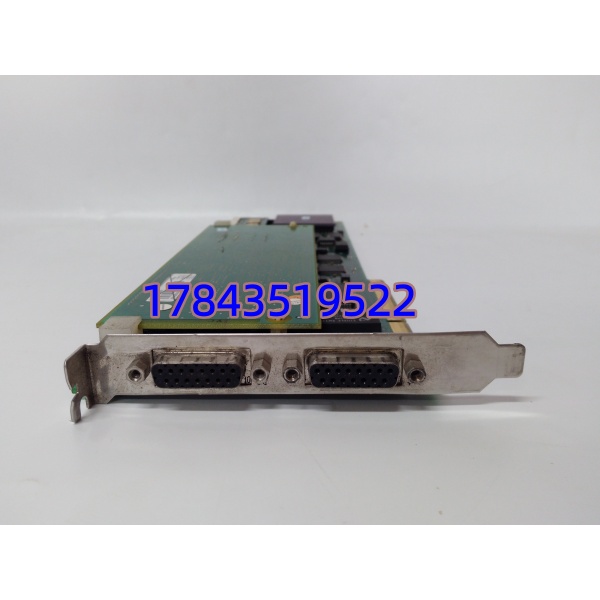

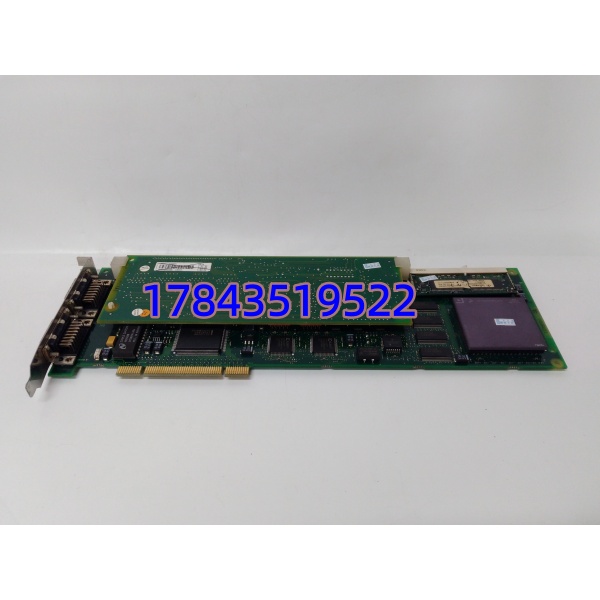

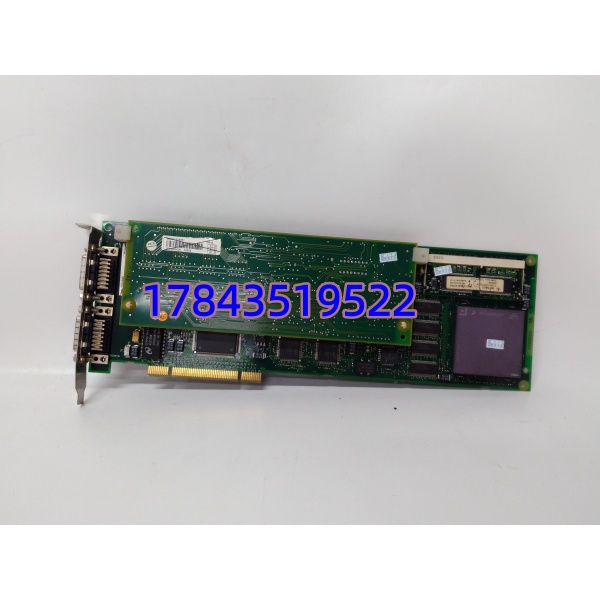

PU516A 3BSE032402R1 是 ABB 早年 Advant 上位操作站专用 PCI 长卡，作为上位机与底层 DCS 控制器的数据中转核心，负责接收现场 CPU 下发的压力、流量、联锁数据，完成画面刷新、短期历史数据缓存，同时通过串口对接打印机、远程调试终端。双串口独立隔离，一路连控制器、一路接现场便携调试设备，互不抢占通讯通道。

坦白讲，现在主流 AC800M 配套操作站改用集成主板，不再需要独立 PCI 处理卡。存量老旧装置改造时整套操作机箱更换成本高，优先更换 PU516A 即可恢复监控功能。普通第三方 PCI 通讯卡无 ABB 专属 Advant 总线协议，接入后会出现曲线断连、联锁报警丢失；这款原厂卡协议底层适配完整，不用额外加装协议转换网关。该型号原厂已停产，仅库存全新与拆机翻新备件流通，进口补货周期普遍 45 天以上。

应用场景与行业案例

痛点切入

1. 老旧 Advant 操作站原配 PU516A 老化，以太网通道频繁断连，中控画面无实时数据，操作人员无法监控机组参数。
2. 普通通用 PCI 串口卡无协议适配，接入 ABB 控制器只能读取少量模拟量，联锁、事件日志无法上传上位。
3. 整套操作站整机更换需要停机改造，拆装机柜、重新组态画面至少 8 小时，化工、电厂装置不允许长时间停工。

典型场景

1. 炼油常减压老中控室：Advant 上位机数据处理核心，对接 AC100 控制器，实时展示塔器温度、压力曲线与联锁报警。
2. 火电自备电厂辅控系统：老旧脱硫、化水工段操作站，缓存浆液液位、烟气指标，支持报表本地打印。
3. 大型化肥合成车间：多套控制器数据汇总转发，双串口分别对接控制器与现场维护笔记本，在线排查逻辑故障。
4. 造纸制浆老线 DCS 改造：保留原有操作机箱，更换 PU516A 恢复上位监控，省去整机机柜更换开支。

真实案例

一家煤化工气化车间配套 1999 年 ABB Advant 操作站，原有 PU516A 以太网芯片老化，每半小时画面完全黑屏，工艺参数丢失，只能去现场就地控制柜查看数据。整机更换操作站需要停工 6 小时，生产调度无法批准停机窗口，采购 拆机备件替换。断电打开机箱插拔 PCI 卡，15 分钟完成更换，上电后原有画面、历史缓存参数全部保留，无需重新下载组态。上线后连续运行 3 个月无通讯中断，仪表班组反馈，双串口同时接控制器与调试电脑不用来回插拔线缆，检修效率明显提升。
