产品详情
・型号：PU515A（3BSE032401R1）・品牌：ABB・系列：800xA AC800M 控制系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | PCI 长板卡，带金属拉手锁扣 |
| 主机接口 | PCI 总线，插入控制器主机 PCI 插槽 |
| 现场总线接口 | PROFIBUS‑DP，D‑Sub9 针接口 |
| 总线速率 | 9.6k‑12Mbps PROFIBUS DP（以原厂手册为准） |
| 功能架构 | 硬件协处理器，独立处理 DP 总线报文 |
| 适配软件 | Control Builder M，需要对应版本固件 |
| 供电 | 主机 PCI 插槽取电 |
| 工作温度 | -20℃ ~ +60℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内部安装 |
| 状态指示 | 板卡面板运行、故障 LED 指示灯 |
| 重量 | 约 0.6kg（参考拆机实物） |
产品介绍

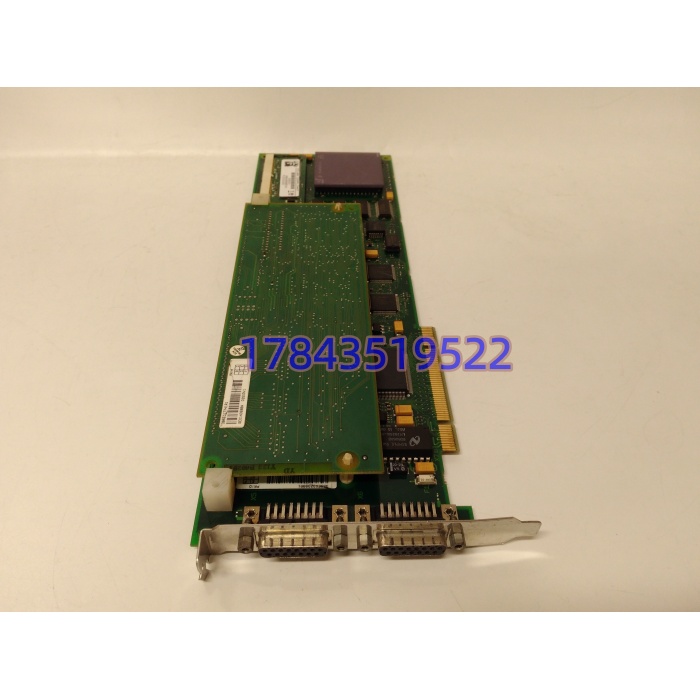

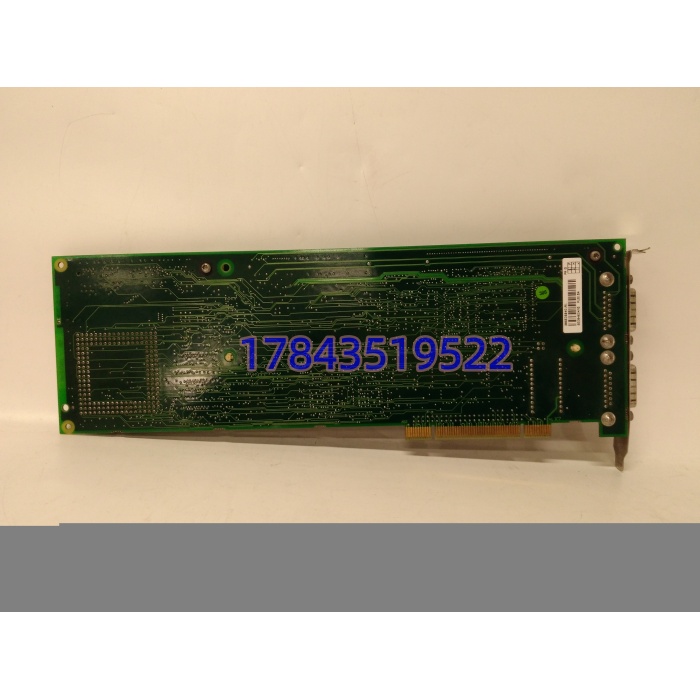

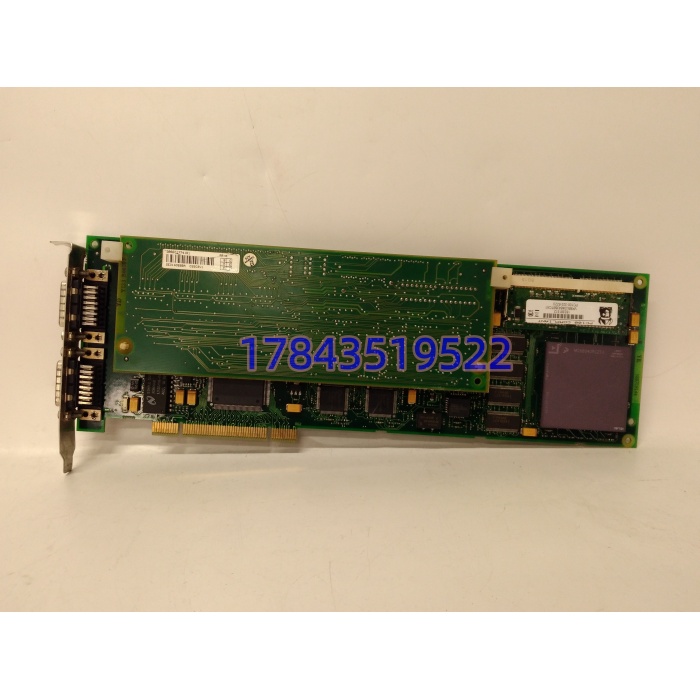

PU515A（3BSE032401R1）是 AC800M 系统的 PROFIBUS‑DP 主站协处理板，插在控制器主机 PCI 插槽，专门接管整条 DP 总线报文解析、轮询工作，把 DP 从站的数据映射到控制器内部地址区，以此减轻 CPU 的通讯运算压力，用来接入变频器、智能仪表这类第三方 DP 设备。
坦白讲，很多故障排查时优先去查 DP 线缆、DP 接头，忽略这块协处理板。板卡协处理芯片、总线驱动电路老化，会出现总线丢包、从站随机掉线。该型号已经停产，原厂不再出新货；固件版本必须匹配 Control Builder M 软件版本，版本不匹配会出现从站识别异常。市面货源以拆机、经过总线测试备件为主。
应用场景与行业案例
我在现场遇到过，DP 线缆、终端电阻、所有从站设备全部检查完毕，DP 网段依旧周期性丢站，折腾两天，才定位 PU515A 板卡内部总线驱动电路劣化。板卡损坏不会直接造成控制器停机，但整条 PROFIBUS‑DP 网段全部失联，变频器、第三方仪表数据全部失效，相关调节回路失去反馈。‑ 化工 800xA 老装置：大量变频器通过 PROFIBUS‑DP 接入 DCS，整套系统硬件、程序定型，优先备件替换。‑ 电厂辅控系统：化水、输煤智能马达控制器、变频器 DP 通讯，没有全新原厂供货。‑ 冶金工艺控制系统：多条 DP 网段，第三方设备数量多，依靠协处理板分担控制器负载，改造工作量大。
真实案例：某化工厂 AC800M DCS，PU515A 板卡驱动电路老化，DP 网段内多台变频器周期性掉线，调节回路频繁切手动。维护人员更换 DP 电缆、调整终端电阻，故障没有消除。厂区没有备用板件，采购经过 DP 总线全测试的拆机件等待 31 天。备件到位前，运行人员只能就地手动操作多台变频设备。事后设备部将该型号划入 B 级 DCS 备件清单。
