描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 适配机型 | 大中型汽轮、水轮发电机组励磁系统 |
| 工作电源 | 24 V DC，电压波动耐受范围 ±15% |
| 采样通道 | 定子电压、定子电流、励磁电流多路同步采集 |
| 调节模式 | 恒电压、恒无功、恒功率因数三种调节方式 |
| 通信接口 | 光纤通信、工业总线互联，适配上位监控系统 |
| 故障诊断 | 具备过励、欠励、失磁、超频异常检测判定 |
| 工作温度 | -20°C ~ +65°C |
| 抗震等级 | 满足电厂机柜振动运行标准 |
| 冗余适配 | 支持双主控热备用切换架构 |
产品深度介绍

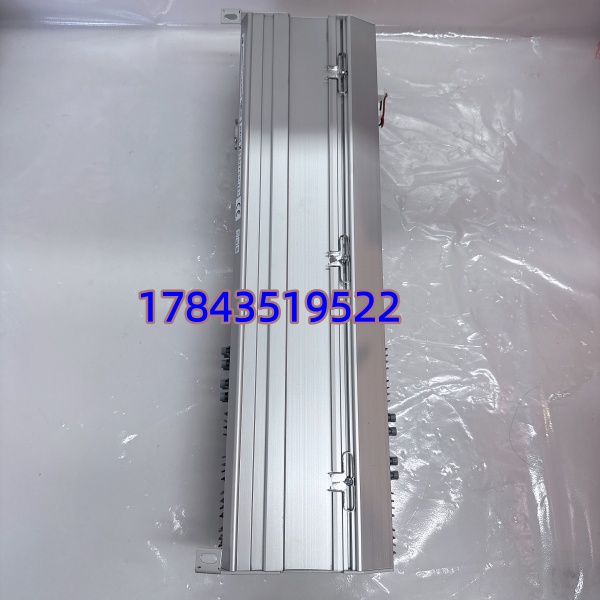

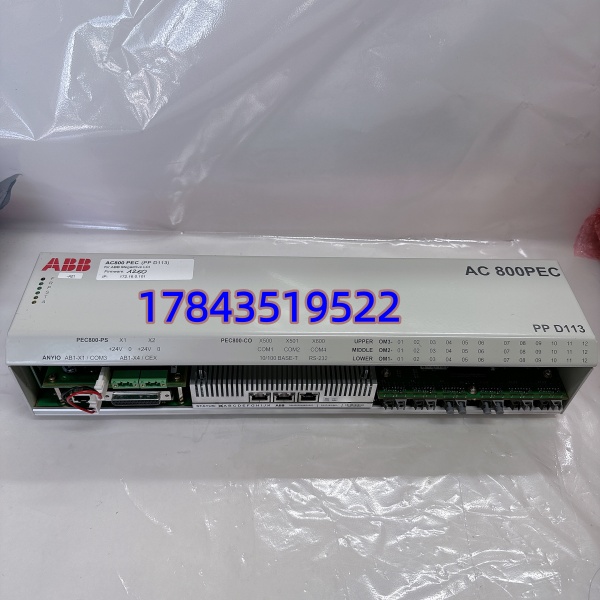

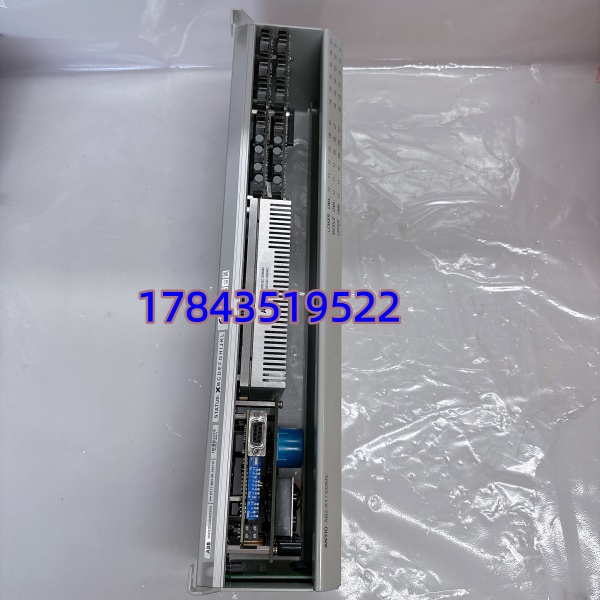

ABB PPD113B03-26-100110 是发电机组励磁系统核心主控板卡，配套编号 3BHE023584R2634，承担整套励磁装置的运算与控制核心工作。板卡实时采集机组电气运行参数，按照预设逻辑完成励磁电流调节，稳定机组输出电压与无功功率。同时具备完整故障自检功能，出现运行异常可快速输出告警信号，也可配合冗余架构完成无扰动切换，保障发电机组并网带负荷过程平稳可靠，长期适配电站连续发电工况。
应用场景与行业案例
电站机组运行期间，励磁控制异常会直接引发电压波动、并网失败，严重时造成机组跳闸停机，单次故障会影响厂区供电与周边生产用电稳定。
- 火力发电：300MW 至 600MW 汽轮发电机组励磁主控，维持电网侧电压稳定输出。
- 水力发电：大容量水轮机组控制，应对水头负荷变化带来的工况波动调节。
- 燃气发电：燃气轮机发电机组配套使用，满足频繁调峰运行控制需求。
- 自备电站：化工、钢铁企业自备发电机组，保障厂区内部供电自给稳定。
案例：华中某火力发电厂一台 300MW 机组，原有主控板卡老化，频繁出现电压调节偏移问题，机组并网耗时变长。更换 PPD113B03-26-100110 板卡后，励磁调节响应速度恢复标准区间，电压控制偏差控制在合理范围。机组并网成功率恢复正常，连续十一个月未出现励磁相关故障，有效规避非计划停机带来的供电损失。
质量透明化检测流程
- 入库验收检测核对原厂序列号与出厂单据，查验标识完整性；检查板面无腐蚀、磕碰、后期焊接维修痕迹，端子与接口部件完好。
- 上机功能测试接入 ABB 励磁专用测试机架，24VDC 上电核查指示灯状态；完成参数采样、调节逻辑、光纤通讯测试；满载连续 24 小时运行监测温升状态，出具对应测试报告。
- 电气参数测试使用 500V 摇表检测绝缘电阻，数值大于 10MΩ；开展电源波动适应性测试，核验通道信号输出精度。
- 固件配置验证读取记录当前固件版本，留存板卡原有跳线与拨码位置照片，备份内部控制参数。
- 最终质检与包装检验人员核验签字，板卡装入防静电密封袋，外层搭配缓冲包装与纸箱封装，粘贴质检合格标识，可提供实测影像资料。
