ABB PPC905AE101 3BHE014070R0101 | CCB-2 系统核心板

描述

产品深度介绍

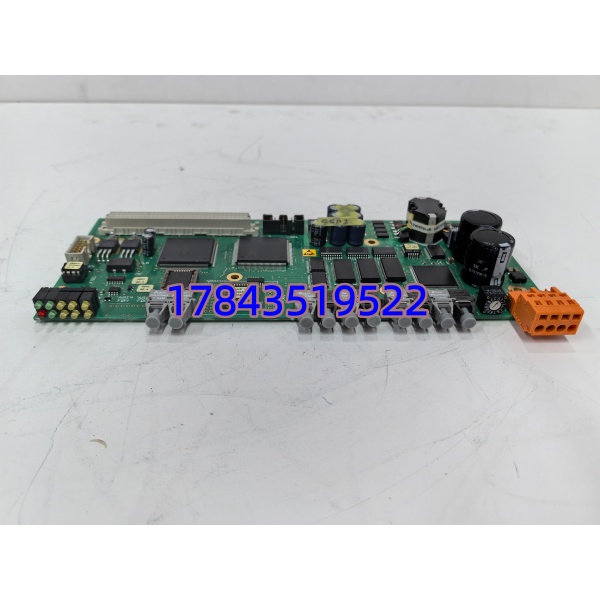

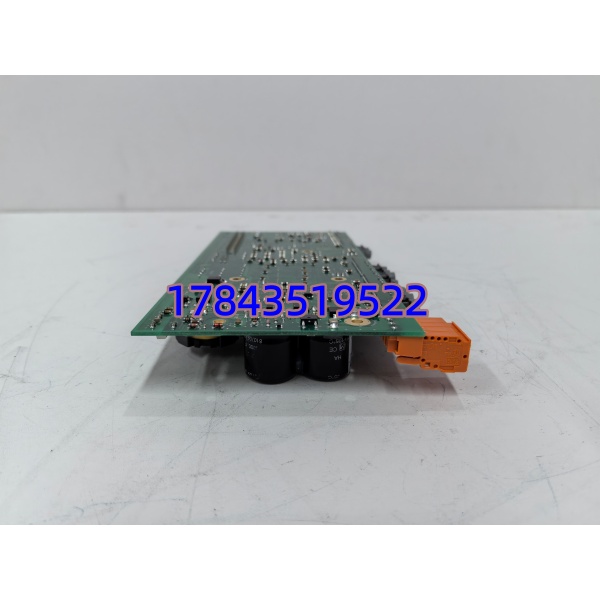

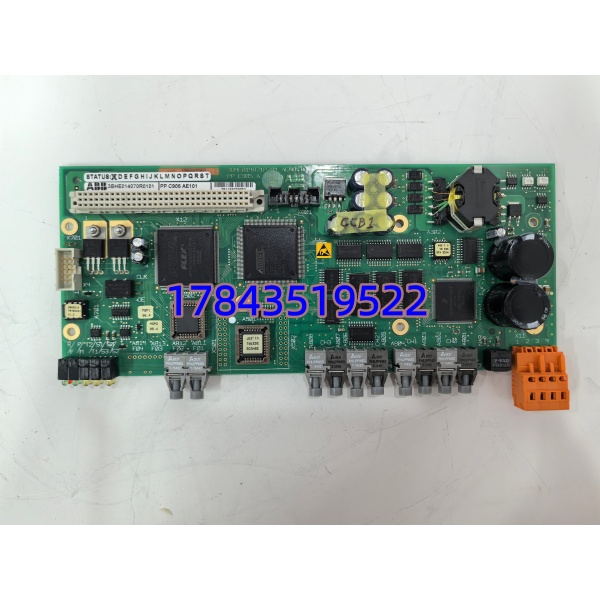

ABB 3BHE014070R0101（PPC905AE101）是 ABB ACS6000 系列中压变频器的核心驱动控制板，也用于 Symphony Plus 系统 CCB‑2 套件，负责电机驱动控制、信号采集与系统保护。

作为中压传动的关键部件，它实时采集电压、电流、温度信号，执行 PWM 调制与过载、过温、短路保护，保障高压电机稳定运行。板卡采用多层涂覆 PCB，抗振动、防潮防尘，适配冶金、电力、石化等恶劣工况。

_cuva

关键技术规格

ABB 3BHE014070R0101

入库质检全流程

1. 入库验收
   • 核对型号、序列号，查验原厂装箱单、报关单
   • 检查 PCB 无腐蚀、划痕、焊盘脱落，金手指光亮无氧化
   • 配套说明书、合格证、质保卡齐全
2. 上机功能测试
   • 测试环境：ABB ACS6000 原厂测试机架
   • 通电自检：电源指示灯常亮，无报错
   • 信号测试：模拟电压 / 电流输入，采样精度达标
   • 通讯测试：RS‑485/CAN 握手正常，数据交互稳定
   • 负载测试：连续运行 24 小时，温升正常、无异常报警
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试 >10MΩ
   • 接地连续性：符合标准，无漏电
   • 耐压测试：通过中压系统绝缘标准

现场安装避坑指南

1. 固件版本不匹配
   • 坑：新板固件过新 / 旧，导致与变频器主板通讯失败
   • ✅ 对策：更换前记录原板固件版本，采购时明确版本范围
   • 案例：某钢厂升级固件后报 “通讯超时”，回退版本后恢复
2. 跳线 / DIP 开关错误
   • 坑：出厂默认配置与现场不符，导致驱动异常
   • ✅ 对策：更换前拍照记录旧板跳线，新板严格复刻
   • 提醒：尤其注意电源选择、通讯地址、终端电阻设置
3. 金手指接触不良
   • 坑：未清洁金手指，导致上电后无响应或报错
   • ✅ 对策：用无水酒精擦拭金手指，干透后再插入背板
   • 警示：曾有工地未清洁，接触电阻过大烧毁背板

_cuva

安装与更换步骤

1. 准备（15 分钟）
   • 停机断电，放电 5 分钟；防静电手环、万用表、螺丝刀
   • 备份变频器参数，拍照记录接线、跳线、DIP 开关
2. 拆卸旧板（15 分钟）
   • 断开所有连接线并标记
   • 释放固定卡扣，垂直拔出板卡
   • 检查背板插槽无弯曲、灰尘
3. 安装新板（20 分钟）
   • 核对型号，复刻旧板跳线与 DIP 设置
   • 对准插槽垂直插入，卡扣锁定
   • 按标记恢复接线，端子拧紧

常见问题解答

Q1：适配哪些变频器型号？A：主要适配 ABB ACS6000 系列中压变频器（4kV 级），兼容 Frame 1/2/3 机架；也用于 Symphony Plus 系统 CCB‑2 套件。

Q2：和 PPC905AE101 是什么关系？A：3BHE014070R0101 是物料编码，PPC905AE101 是 ABB 内部型号，两者为同一产品。

Q3：支持热插拔吗？A：不支持。更换必须断电，防止背板损坏、板卡烧毁或系统误动。

Q4：质保期多久？A：全新原装质保 12 个月，提供合格证、出厂检测报告，序列号可查真伪。

Q5：可直接替换旧板吗？A：同型号可直接替换，核对固件版本与跳线设置；版本差异时需重新标定驱动参数。
