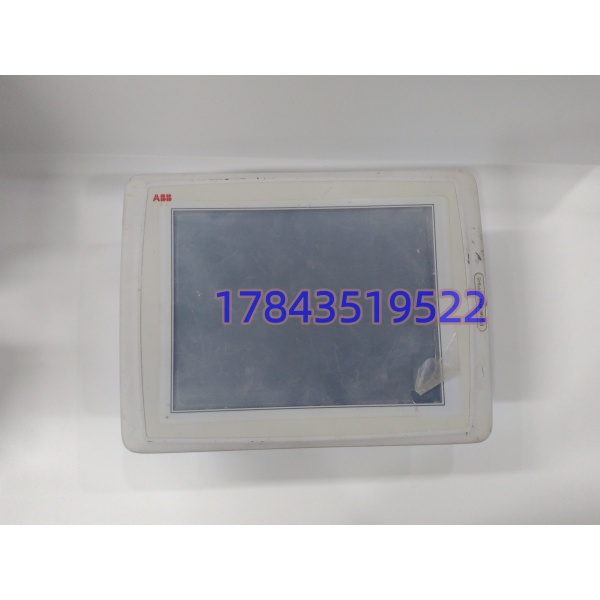

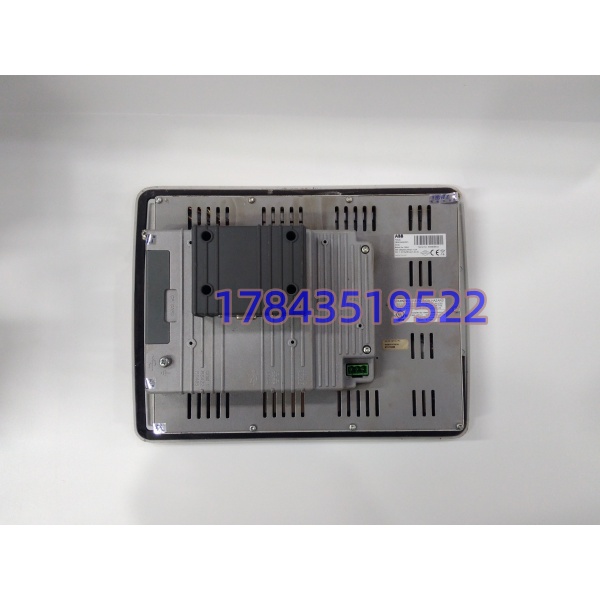

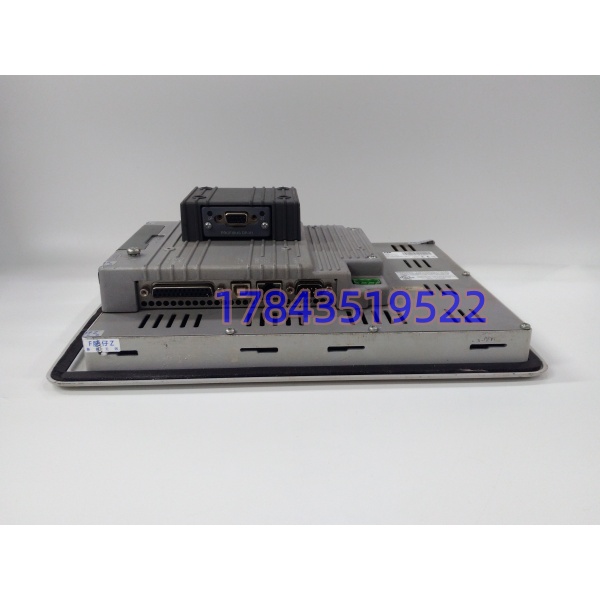

ABB PP845（3BSE042235R1）| 5.7 英寸人机界面 支持 Control Builder 通讯
ABB PP845（3BSE042235R1）| 5.7 英寸人机界面 支持 Control Builder 通讯 - 图片 2
ABB PP845（3BSE042235R1）| 5.7 英寸人机界面 支持 Control Builder 通讯 - 图片 3
ABB PP845（3BSE042235R1）| 5.7 英寸人机界面 支持 Control Builder 通讯 - 图片 4

ABB PP845（3BSE042235R1）| 5.7 英寸人机界面 支持 Control Builder 通讯

原价为：¥7,656.00。当前价格为：¥4,565.00。

  • 订货型号: 3BSE042235R1 PP845
  • 制造品牌: ABB
  • 所属系列: PP 系列人机界面，适配 AC800M DCS 控制系统
  • 核心定位: 现场就地监控工艺参数、手动操作阀门与设备、查看系统报警信息
  • 产品品类: 5.7 英寸工业触控操作面板（HMI）
  • 关键规格: 5.7 寸彩色 LCD | 以太网通讯 | 配套 AC800M 原生协议
  • 供货成色: 全新原装库存 / 整机通电功能复测备件
我要购买
分类：

描述

产品深度介绍

中控室距离现场较远时，依靠就地面板完成调试与应急操作，3BSE042235R1 PP845 是 AC800M 系统标配的就地人机终端。面板无需额外加装协议转换模块，原生支持和 PM864、PM866 等 CPU 通讯，直接读取控制器内工艺画面、报警、趋势数据。

很多项目改造容易混淆 PP845 与 PP835、PP875。PP845 为 5.7 英寸尺寸，安装开孔尺寸固定，画面工程无法直接移植到大尺寸面板。如果面板固件版本低于程序要求，下载画面会持续报错。长期现场使用经验来看，在防尘、无凝露的控制柜环境下，面板平均无故障运行时长大于 48000 小时。

关键技术规格

参数项目 参数信息
完整型号 3BSE042235R1 PP845
显示屏规格 5.7 英寸彩色 TFT LCD，触控操作
适配系统 ABB AC800M DCS 控制器
通讯接口 内置以太网 RJ45 接口
组态软件 Control Builder M / Panel Builder
额定供电 24 V DC
安装方式 控制柜嵌入式面板安装
开孔尺寸 以原厂图纸参数为准
存储介质 支持 SD 卡备份画面工程
工作温度 0 ℃ ~ +55 ℃
前面板防护等级 IP65（正面），背部 IP20
功能支持 实时数据显示、手动操作、事件报警、短时趋势曲线
面板指示灯 电源、通讯状态 LED

应用场景与行业案例

流程工厂就地操作面板一旦黑屏或者通讯中断，现场人员只能依靠对讲机和中控配合操作，应急处置效率大幅下降。常备同型号备件能够缩短故障处置时长。

  • 制浆造纸生产线：蒸煮工段、白水回收工段就地阀门操作与参数监视。
  • 市政污水处理厂：生化池、加药装置现场就地监控面板。
  • 中小型精细化工装置：反应釜现场启停、温度压力参数查看。
  • 区域热力换热站：换热机组就地监控、管网负荷调节操作。

真实场景微案例 山东一家造纸厂 AC800M 系统配套 PP845 面板出现花屏故障，蒸煮工段现场失去就地操作手段。原厂订货交期 9 周，生产线不能长期依赖单一中控远程控制。我们调配现货 3BSE042235R1 备件，发货前完成通讯连通测试，3 天送达现场。运维人员停机更换面板，导入备份画面工程，核对 IP 地址后直接上线，就地操作、报警查看全部恢复正常。
