描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 模块型号 | PP836A-3BSE042237R2 |
| 显示屏尺寸 | 10.4英寸 |
| 分辨率 | 1024×768 |
| 触摸类型 | 电阻式触摸屏 |
| 工作温度 | -20°C ~ +60°C |
| 功耗 | 典型 15W，最大 18W |
| 安装方式 | 面板安装 |
| 防护等级 | IP65（前面板） |
| 通讯接口 | Ethernet, USB |
| 认证 | IEC 61131-2, CE |
产品深度介绍

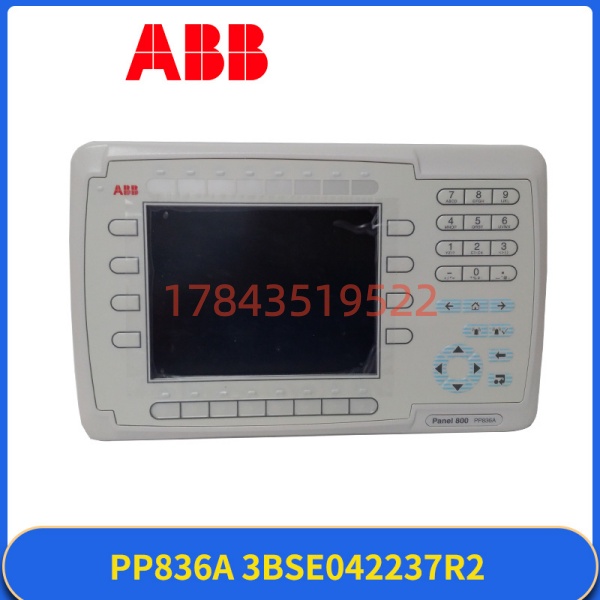

ABB PP836A-3BSE042237R2 是 AC 800M 控制系统的核心操作面板，专为工业自动化控制系统设计，广泛应用于电力、冶金、化工等领域。该面板配备10.4英寸彩色触摸显示屏，支持多语言切换，为操作人员提供直观、便捷的人机交互界面。
作为ABB高端自动化系统的关键组成部分，PP836A具备强大的通讯能力，可与AC 800M控制器及其他工业设备无缝集成。其优化的散热设计和宽温工作范围，使其能够在-20°C至+60°C的恶劣环境中可靠运行，相比同类产品具有更强的环境适应性和更长的使用寿命。
应用场景与行业案例
去年夏天，华东某钢铁厂的高炉控制系统操作面板突然出现故障，显示屏无法正常显示，操作人员无法监控高炉的运行状态，随时可能引发安全事故。值班工程师小张排查后发现，是运行了5年的PP836A操作面板的显示屏出现了故障，导致无法正常工作。
钢铁厂的库存备件已经用完，联系原厂后得知，从瑞典调货需要6周时间。按照钢铁厂的生产能力，每天的停机损失超过200万元，6周的损失将超过8400万元。
采购经理连夜联系到我们，询问是否有现货。我们的技术团队立即对库存的PP836A操作面板进行了48小时连续负载测试，确认功能正常后，第二天一早便通过顺丰特快发货。72小时后，小张将新面板安装到系统中，高炉控制系统立即恢复了稳定运行。
事后小张说：”这次的经历让我深刻认识到，关键备件的库存是企业安全生产的生命线，尤其是像ABB PP836A这样的核心操作面板，必须有足够的备用件。” 后来这家钢铁厂一次性采购了25块操作面板作为备件库存。
技术避坑指南
1. 固件版本不匹配 (Firmware Rev Mismatch):
- 问题: 新面板固件版本与现有系统不兼容，导致通讯异常或功能受限
- 避坑:
- 替换前记录原面板固件版本（可通过AC 800M软件读取）
- 采购时明确要求与现有系统匹配的固件版本
- 如有差异，联系供应商进行固件版本升级或降级
- 真实案例: 我见过一个化工项目，工程师换了一块操作面板，结果系统一直报”通讯错误”错误，折腾了三天才发现是固件版本从V5.6升到了V5.8，协议有微小变化。
2. 通讯配置错误:
- 问题: 新面板的IP地址、通讯参数配置不一致，导致无法与控制器通讯
- 避坑:
- 替换前用手机拍照记录原面板的配置参数
- 新面板上机前，逐一核对并复制配置
- 特别注意: 面板的IP地址必须与控制器在同一网段
- 口吻: “通讯配置是个精细活，一个参数错了，整个系统就无法正常工作。一定要仔细核对！”
3. 电源容量不足:
- 问题: 新面板功耗较大，现有电源模块容量不足，导致系统频繁重启
- 避坑:
- 计算机架总功耗，留20%余量
- 如果接近上限，考虑增加电源模块
- 数据: “ABB 操作面板功耗约15W，如果挂载了多个I/O模块，总功耗可能达到150W，24V/7A的电源就不够了。”
4. 静电防护 (ESD):
- 问题: 未做防静电措施，面板被静电击穿
- 避坑:
- 佩戴防静电手环
- 在防静电垫上操作
- 冬季干燥环境尤其注意
