描述
产品详情
・型号：PP836 3BSE042237R1・品牌：ABB・系列：Panel 800（System 800xA 配套人机界面）
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料订货号 | 3BSE042237R1（PP836，老版本） |

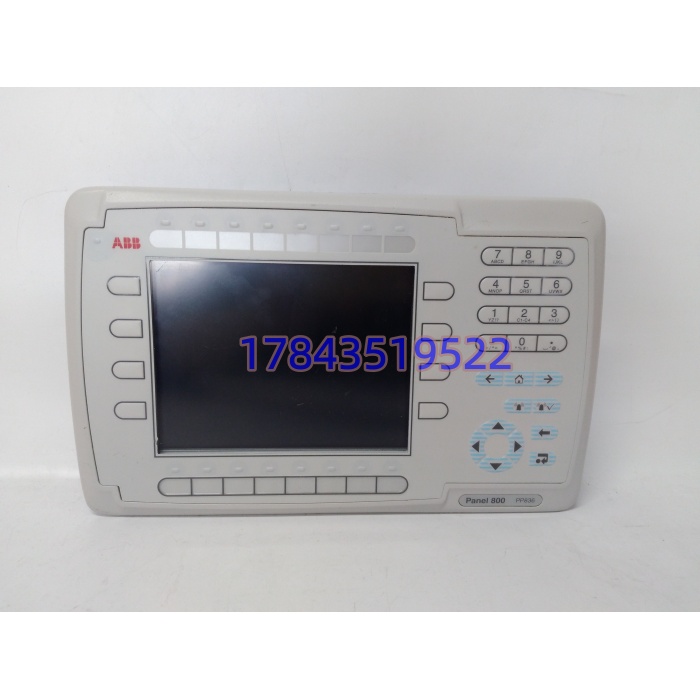

| 显示规格 | 6.5 英寸 TFT 彩色，分辨率 640×480，电阻式触摸屏 |
| 按键配置 | 6 个自定义功能按键，配套状态指示灯 |

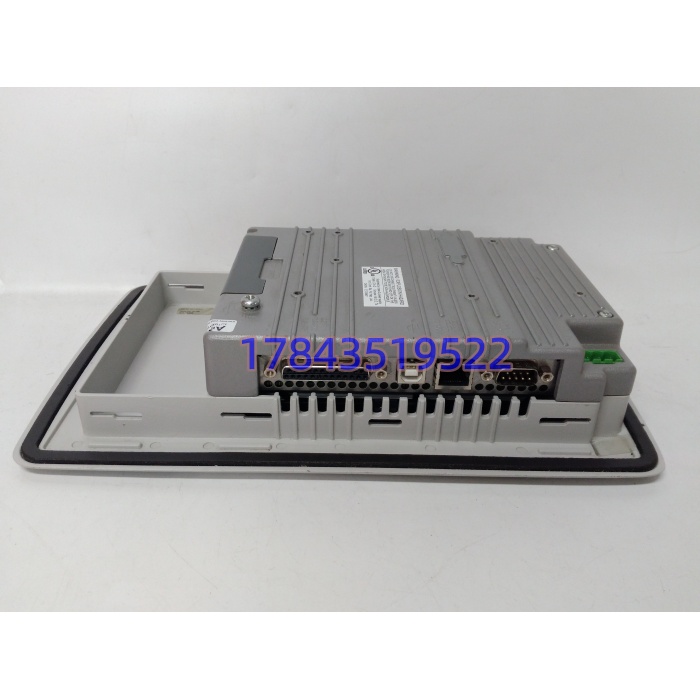

| 通讯接口 | 以太网、RS232、RS485；可扩展 PROFIBUS‑DP 选件板 CB801 |
| 供电 | 24VDC，功耗≤5W |

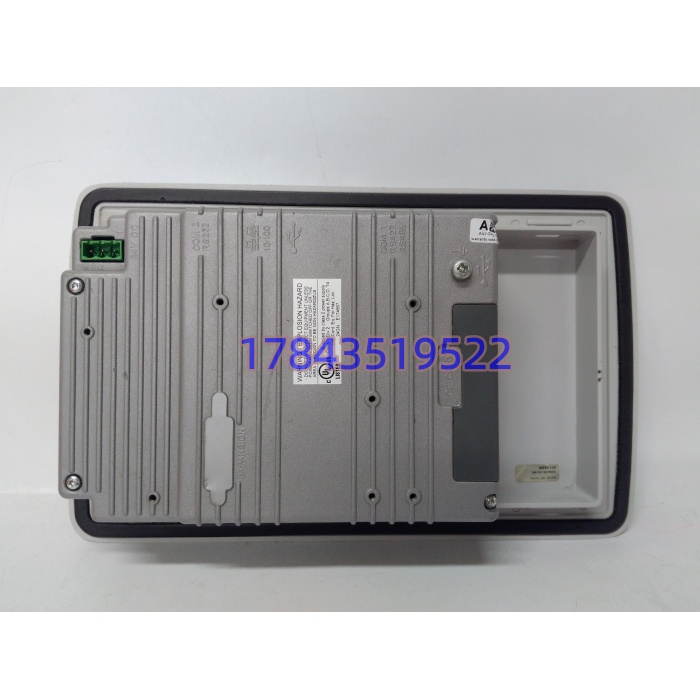

| 安装方式 | 柜门嵌入式开孔安装 |
| 前面板防护 | IP65（安装密封垫圈到位前提下） |
| 工作温度 | -20℃~+60℃机柜环境 |
| 储存温度 | -40℃~+70℃ |
| 重量 | 约 1.3kg |
| 组态工具 | Panel Builder 800 软件下载画面项目 |
| 版本对照 | PP836A 3BSE042237R2 为升级硬件版本，固件项目需要适配 |
| 故障高发器件 | 触控屏、背光灯管、通讯接口、电源回路 |
| 硬件状态 | 原厂停产；市面流通 NOS 库存件、拆机校验备件 |
产品介绍
PP836 是 Panel800 系列老款操作员面板，用于 DCS 柜门本地操作，把控制器下发的工艺数据转换成图形画面，操作人员可以查看趋势、确认报警、修改工艺参数。画面项目通过 Panel Builder800 下载保存在面板本地，控制器只负责交互实时数据，不存储 HMI 画面文件。
我在现场遇到过不少踩坑。R1 版本 PP836 和 R2 版本 PP836A 外壳开孔尺寸一致，但固件、项目文件不能直接混用。背光老化、触摸失灵是运行多年设备最常见故障；很多人直接更换面板后，忘记导入备份画面文件，面板上电只有空白界面。该面板主要适配 800xA 系统，对接第三方 PLC 需要确认通讯协议。
应用场景与行业案例
痛点切入：化工、电力 800xA 系统，PP836 面板故障后，柜门本地操作完全失效，现场人员只能依靠控制室操作员站操作设备。型号已经停产，拿不到全新原厂件；没有备份画面项目，更换备件后还要重新做 HMI 组态，拉长停机时长。
典型场景‑ 化工装置 DCS 控制柜：柜门本地查看流程、确认报警、修改回路参数。‑ 电厂辅控系统：就地操作站，用于设备启停、状态监视。‑ 水处理自动化项目：现场机柜间本地人机交互。‑ 在运老系统维护：背光损坏、触摸失效，采购备件恢复柜门操作功能。
真实案例某化工厂 800xA 系统，现场 PP836 面板背光彻底熄灭，看不到画面，本地操作失效。采购回拆机备件，直接上电，没有导入备份 HMI 项目，面板只能进入系统后台，无法加载工艺画面。导入备份项目并核对固件版本后，面板恢复全部操作功能。工程师事后感慨，HMI 备件不光核对硬件型号，画面项目备份、固件版本同样需要归档留存。
