描述
产品详情

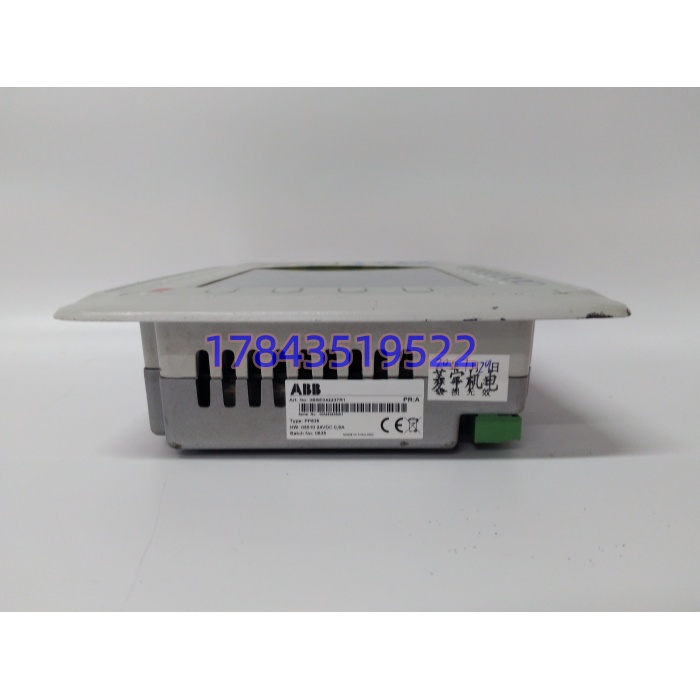

・型号：PP836，订货编码 3BSE042237R1・品牌：ABB・系列：Panel 800
规格参数

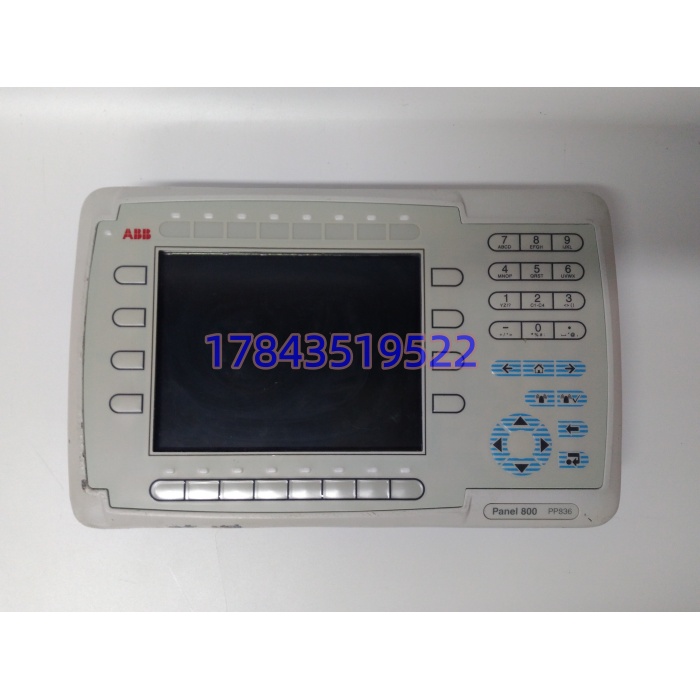

- 显示：6.5 英寸 TFT 彩色电阻触摸屏，分辨率 640×480
- 按键：面板集成实体功能按键，支持触摸 + 按键双重操作
- 供电：20‑30VDC 直流供电，典型功耗需核对原厂手册

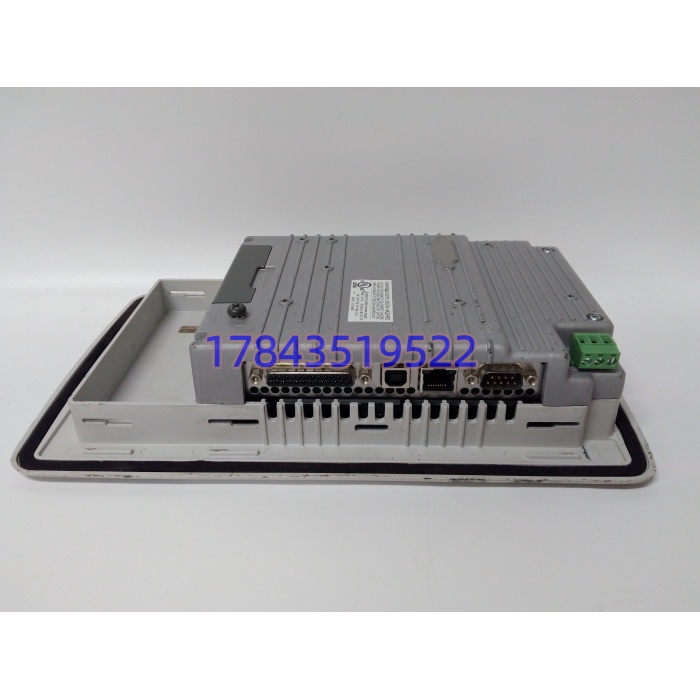

- 通讯接口：以太网 RJ45、RS232、RS485 串口、USB 口
- 存储：板载应用 Flash，带硬件实时时钟
- 安装方式：控制柜柜门盘装开孔安装
- 前面板防护等级：IP65，后部 IP20
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 整机重量：约 1.88kg
- 生命周期：原厂仍可接单，交期较长；存量 800xA 项目大量在用
- 选型提示：区分 PP836、PP836A，硬件固件版本要和控制器工程版本匹配
产品介绍
PP836 是 ABB Panel800 系列盘装操作员面板，作为 800xA 系统现场操作窗口，读取 AC800M 控制器的工艺数据，显示流程图、报警、趋势，同时下发参数、启停指令给控制器。
坦白讲，很多电厂、化工老项目在用这块屏。直接替换新款 HMI，需要重新开发画面工程、核对点位映射，调试工作量大。不少现场优先采购同型号备件直接替换。我在现场遇到，该面板高发故障集中在触摸层老化、电源输入回路损坏、网口芯片失效、内部时钟电池亏电。
应用场景与行业案例
痛点切入：面板故障不会造成控制器停机，但现场操作员失去就地操作窗口，只能在工程师站操作，生产操作受限。控制柜柜门位置温差大、粉尘，会加速触摸屏、内部电源老化。
典型场景：
- 电力行业：火电 800xA DCS 控制柜，就地操作员站，工艺画面与设备操作，工程画面绑定该型号面板。
- 化工行业：炼化装置现场控制柜，用于调节回路参数修改、报警确认，重新做画面改造周期长。
- 水处理行业：大型水厂 800M 控制系统，柜门盘装操作面板，负责阀门、泵组就地操作。
真实案例：我在现场遇到过，北方某化工厂，PP836 触摸屏局部失灵，部分按钮点位触摸无响应，现场柜门操作失效，运行人员只能跑到中控室操作。手上没有备用面板，调货 7 天才到货，下载备份好的 HMI 工程后，就地操作功能恢复。事后仪表主管把该型号纳入 MRO 备件清单，同时完整备份 HMI 工程文件。
