描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|

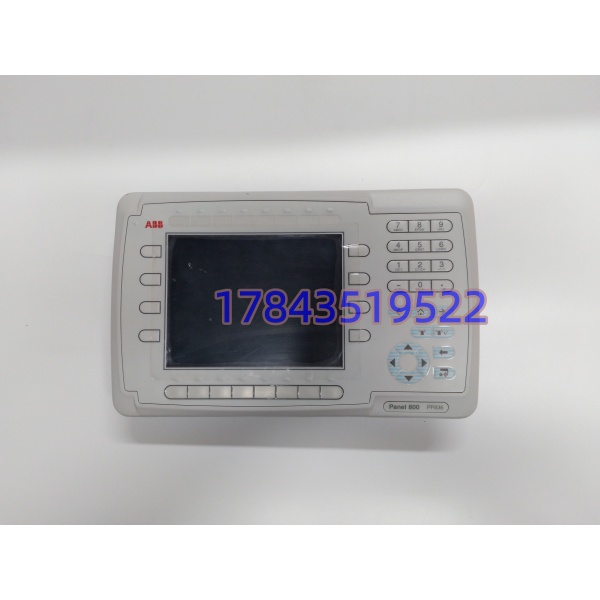

| 屏幕规格 | 6.5 英寸彩色 TFT 触控屏，分辨率 640×480 |
| 物理按键 | 6 颗实体功能按键，8 路状态诊断指示灯 |
| 供电规格 | 20–30 VDC，额定功耗≤5 W，内置 1A 慢熔保险 |

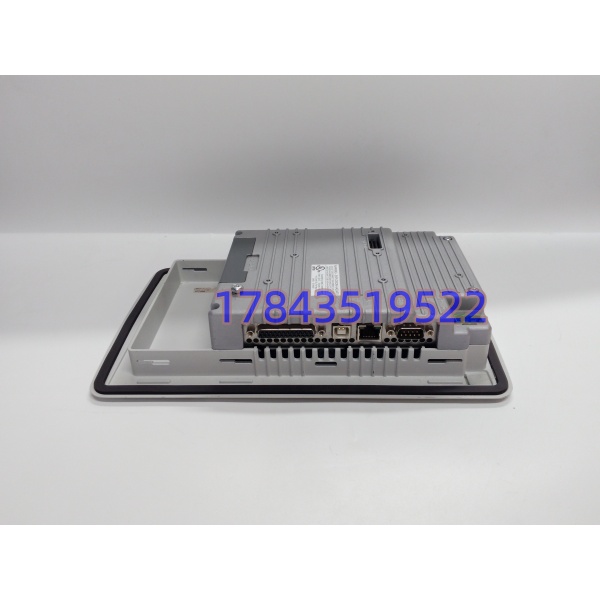

| 通讯接口 | 10/100M 以太网 RJ45、RS232、RS485、USB-A 口 |
| 支持协议 | ABB 私有协议、Modbus TCP/RTU、可扩展 Profibus DP |
| 防护等级 | 正面 IP65/NEMA4X，背部 IP20 |
| 工作温区 | 垂直安装 – 20℃~+60℃，水平安装最高 40℃ |
| 安装开孔 | 246 mm × 139 mm，适配 1.5–9 mm 控制柜门板 |
| 整机尺寸 | 285 × 177 × 60 mm，净重约 1.3 kg |
| 组态软件 | Panel Builder 800 V4.0 及以下固件配套 |
| 合规认证 | CE、UL/cUL、ATEX Zone2 防爆认证 |
产品深度介绍

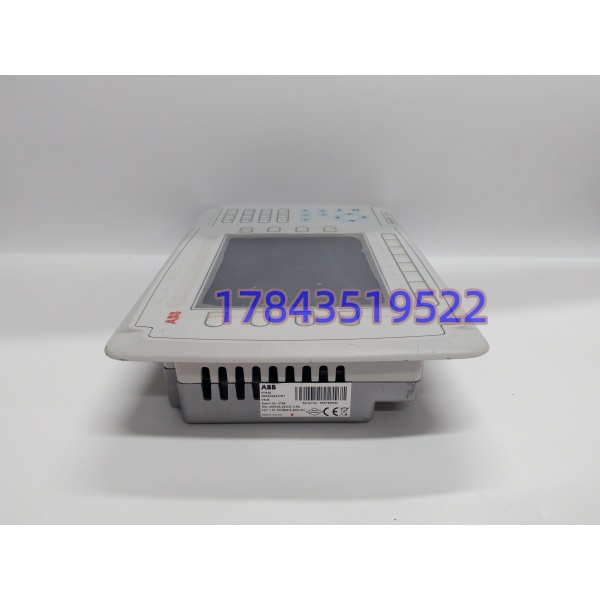

ABB PP836（3BSE042237R1）是 Panel 800 系列标准款操作员面板，专为 ABB System 800xA DCS 与 AC800M 控制器配套设计，广泛用于石油化工、污水处理、造纸、电厂流程车间。设备集成触控与实体按键，承担现场参数查看、报警确认、回路手自动切换等人机交互工作，适配连续流程与批量生产场景。
整机采用全金属加固壳体，正面密封胶圈抵御粉尘、喷淋油污，宽温硬件设计适配北方冬季户外机柜与高温精馏车间。原生多总线接口可直连 AC800M 冗余控制器，也能通过 Modbus 对接第三方 PLC；内置大容量闪存存储画面、趋势曲线与生产配方。相比简易文本屏，毫秒级画面刷新减少操作滞后，自带背光寿命统计，提前预判屏幕老化更换，降低非计划停机时长，适配工厂 7×24 小时连续运行工况。
常见问题解答
- 老哥，这个 PP836 能直接替换 PP836A（3BSE042237R2）吗？坦白讲不能直接互换，两者硬件固件底层不通用。PP836 固件最高 V4.0，PP836A 起步 V4.1，高版本项目下载到老款 PP836 会直接黑屏通讯中断。改造要么同步降级组态软件至 Panel Builder V5.0 以下，要么直接采购升级款 PP836A，我们可以提前刷写对应固件。
- 换这块面板需要重新上传整套组态画面吗？分两种情况：同型号同固件版本替换，把旧面板工程文件用 U 盘导出，新面板导入即可，不用重新编辑画面；如果固件版本跨代，必须在电脑端用 Panel Builder 重新编译下载，否则按钮、趋势通道会出现点位丢失。我们出库可提前按你现场固件预灌工程，到货直接上电。
- 现场更换 PP836 能不能带电插拔？严禁带电拔插，面板背部 24V 供电、网口、485 总线全部不能热插拔。我见过炼化厂维护工带电拆面板，总线浪涌击穿面板通讯芯片，整块屏直接报废，整套工段监控失效停机 3 小时。更换必须执行 LOTO 断电，等待电容完全放电后再拆线。
- 怎么确认你们发的是全新原装，不是翻新组装货？每台入库都会核验原厂序列号、机身镭射防伪码与装箱单一一对应，外壳无拆装划痕、后盖螺丝无拧动痕迹，内部电路板无维修动焊。发货附带完整 24 小时真机测试报告，支持视频通电验货，可现场核对原厂铭牌编码。市面上低价翻新屏大多存在背光衰减、触控漂移问题，我们全部拒收。
- 这块面板质保多久，上机烧坏包处理吗？整机质保 12 个月，人为静电击穿、接错 380V 高压、现场进水腐蚀不在质保范围。上机前我们提供远程技术核对固件、接线规范指导；若因面板本身硬件缺陷通讯异常、背光故障，免费换新并承担往返物流。
- 控制柜开孔尺寸不对，能不能微调安装？标准开孔 246×139 mm，门板厚度 1.5–9 mm。开孔偏大超过 3 mm 会破坏正面 IP65 防水，粉尘水汽渗入极易短路；开孔偏小无法扣紧密封胶圈。改造现场只能打磨微调 1–2 mm，偏差过大建议更换适配开孔门板，我们可提供原厂开孔图纸。
- 北方干燥冬天拆装，静电容易弄坏面板吗？北方秋冬静电击穿故障率很高，操作前必须佩戴接地防静电手环，工作台铺垫防静电垫，只能抓取面板金属边框，禁止触碰背部通讯接口电路板。有项目电工没做防静电防护，拆箱瞬间静电打坏触控驱动芯片，直接损失上万备件，这一步千万别省流程。
老工程师忠告
在工控现场，慢就是快。更换面板前核对固件版本、拍照记录接线顺序、断电放电、防静电操作四步走完，能避开 90% 通宵排故、工段停机的麻烦。
