产品详情
・型号：PP835，订货号 3BSE042234R1・品牌：ABB・系列：Panel 800 人机界面
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件标识 | PP835，订货号 3BSE042234R1，升级版本 PP835A 订货号 3BSE042234R2 |
| 显示规格 | 6.5 英寸 TFT 彩色触摸屏，分辨率 640×480 |
| 供电 | DC24V（18‑32VDC），最大功耗 22W |
| 通讯接口 | 以太网、USB、RS232/RS485 串口，支持 Modbus RTU/TCP，适配 AC800M 控制器 |
| 防护等级 | 前面板 IP65，设备后侧 IP20 |
| 安装方式 | 机柜面板嵌入式开孔安装 |
| 工作温度 | -20℃ ~ +60℃（控制柜内，以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 重量 | 约 1.1kg |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机备件 |
产品介绍

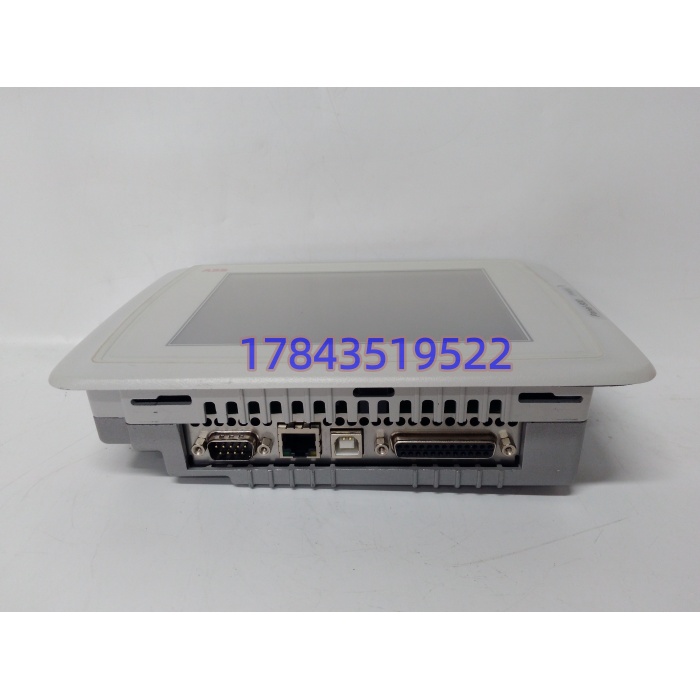

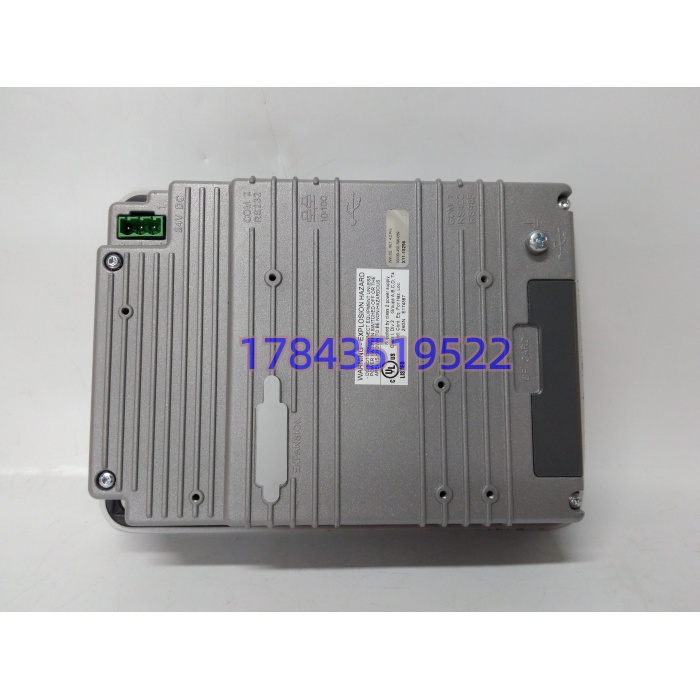

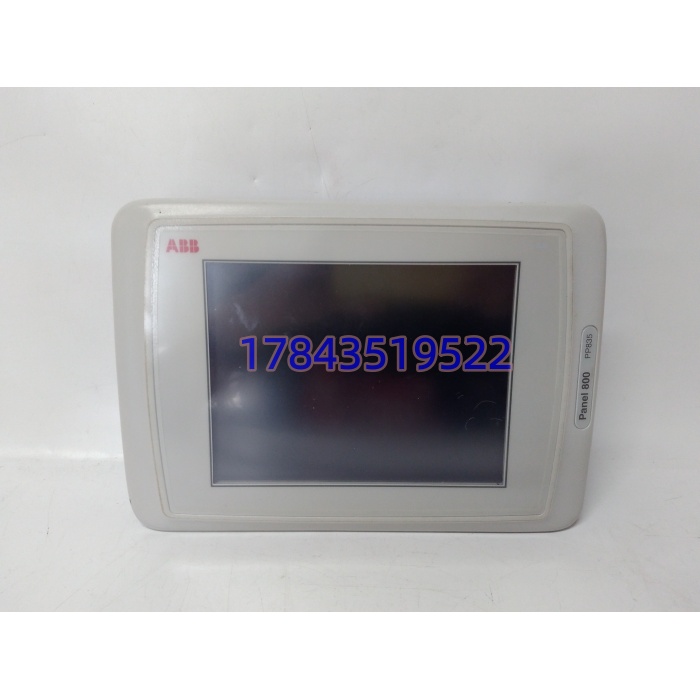

PP835（3BSE042234R1）属于 Panel800 系列，是配套 ABB AC800M 控制系统的现场操作终端，嵌入安装在控制柜柜门。操作员依靠触摸屏调取工艺画面、修改回路参数、确认系统报警，实现现场就地监控。整机自带以太网和串口，既可以直连 DCS 控制器，也可以对接第三方串口设备。
坦白讲，市面上存在升级版本 PP835A（3BSE042234R2），硬件开孔尺寸一致，但固件和硬件存在差异，不能直接无条件互换。市面拆机件高频故障点：触摸层老化失灵、背光衰减、网口芯片损坏；屏幕可以点亮，不等于触摸、网口、串口全部通道正常。备件更换之后，需要下载对应的 HMI 项目程序，裸机无法直接投入使用。
应用场景与行业案例
痛点切入：我在现场遇到过，这台 HMI 一旦故障，现场操作人员失去就地操作窗口，全部操作只能跑到中控室，设备异常报警无法就地查看，故障处理时间拉长。很多化工、电力老装置在用 AC800M 系统，原厂不再提供全新整机；更换备件忘记下载项目程序，设备上电之后空白无画面，现场人员误以为硬件损坏。
典型场景
- 化工生产装置：AC800M DCS 系统柜门就地操作监控。
- 电厂辅控系统：锅炉、水处理系统就地工艺监视与参数调整。
- 造纸、制浆生产线：成套传动系统配套就地人机操作终端。
- 污水处理厂存量项目：利旧 AC800M 平台，做现场点位监控。
真实案例某化工厂 AC800M 系统，柜门 PP835 触摸屏触摸失灵，只能看画面无法操作。维护人员采购一台拆机 PP835（3BSE042234R1），直接安装接线，上电之后屏幕点亮，但没有任何工艺画面。现场人员怀疑备件硬件损坏。排查确认备件内部无 HMI 项目程序，使用 Panel Builder 软件下载现场对应的工程程序，设置网口 IP 与控制器网段匹配，下载完成后，画面、触摸、报警功能全部恢复。事后运维定规矩：该型号备件入库，上机前确认是否存有项目程序，提前准备好现场源程序备份。
