产品详情

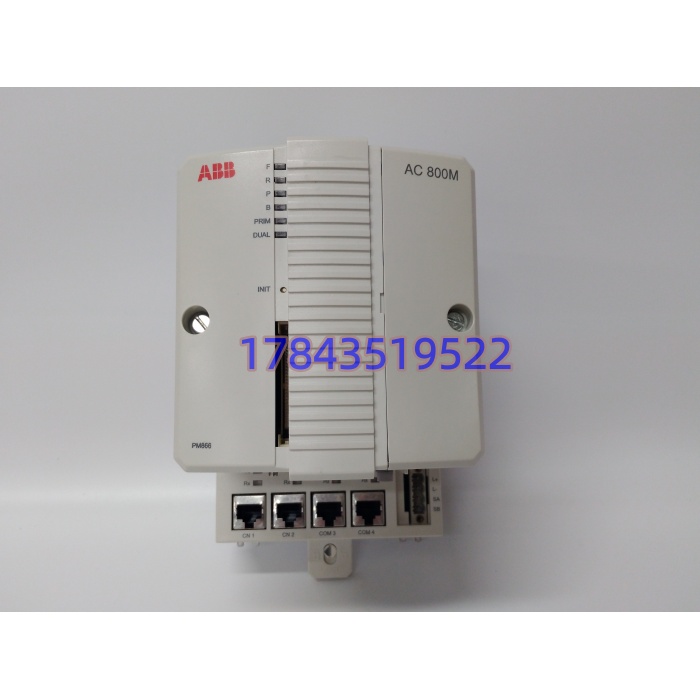

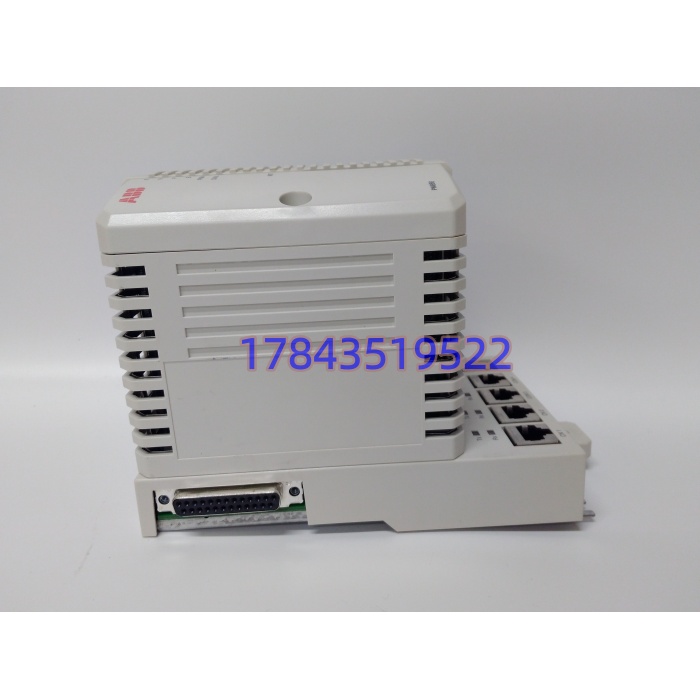

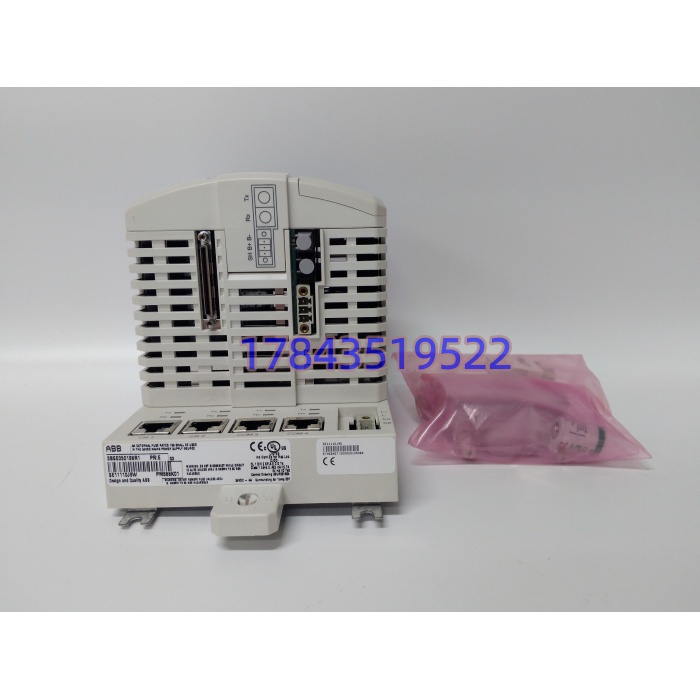

・型号：PM866K01・品牌：ABB・系列：AC 800M System 800xA
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 处理器 | 32 位 RISC，主频 133MHz |
| 程序存储 | 16MB Flash，掉电保存应用程序 |
| 数据内存 | 8MB SRAM，电池备份，保持变量与历史数据 |
| 控制网口 | 两路 RJ45 以太网 10/100M，用于控制器之间、上位机通讯 |
| 串行接口 | 2 路 RS‑232，一路调试工具口，一路通用串口 |
| 现场总线 | 板载 Profibus‑DP 主站接口，扩展 CI 系列通讯模块增加其它协议 |
| 冗余模式 | 支持 1:1 热备冗余，主备同步切换，切换时间参考原厂手册 |
| 编程工具 | Control Builder M，集成于 System 800xA 工程环境 |
| 供电 | 通过 AC800M 底板供电，24VDC 系统，功耗约 5W |
| 工作温度 | 0℃～+60℃，控制柜无凝露环境 |
| 防护等级 | IP20，仅限柜内 DIN 导轨安装 |
| 重量 | 约 1.2kg |
| 生命周期 | 原厂仍可订货，交期拉长；迭代替代型号 PM866AK01；拆机备件流通量大 |
| 兼容边界 | 固件版本必须匹配 Control Builder M 软件版本；不能直接替换 PM864、PM867；冗余对必须成对使用相同硬件版本。 |
产品介绍
PM866K01 是 AC800M 系统的处理器硬件，负责运行整套控制逻辑，驱动 Modulebus 本地 I/O 以及 Profibus‑DP 远程 I/O，可单站运行或者组成 1:1 热备冗余系统，广泛用于化工、电厂、水处理过程控制场景。电池备份 SRAM 用来保存掉电状态变量，电池老化会造成数据丢失。
坦白讲，很多现场直接拿 PM866AK01 直接上机，物理尺寸可以装进去，但固件不兼容老工程版本，会出现下载失败、冗余握手异常。做冗余配置时，一对 CPU 必须硬件型号、固件版本保持一致，不能一旧一新混用。存量老系统升级，优先核对软件兼容矩阵，以 ABB 官方手册为准。
应用场景与行业案例
CPU 一旦故障，整套控制器停止运算，所有 I/O 失去控制，联锁保护逻辑失效，直接造成装置非计划停车。电池漏液、底板浪涌、固件异常是该模块常见故障诱因。
- 化工连续生产装置：AC800M 冗余控制系统，工艺联锁全部跑在 PM866K01，不允许无计划停机，备件需要提前做固件核对。
- 电厂辅控系统：水、煤、灰系统 DCS 子站，多套远程 DP I/O，改造替换必须同步核对工程软件版本。
- 工厂大修项目：备件到货优先离线上电，核对固件版本，不要等到停机窗口才发现版本不匹配。
我在现场遇到过一个案例。某化工厂 AC800M 冗余系统，其中一块 PM866K01 硬件损坏。采购回来一块 PM866K01 备件，硬件标签型号一致，但是固件版本比原系统低。安装上电之后，主备无法建立同步，冗余功能失效，只能单 CPU 运行，失去容错能力。升级备件固件到和原控制器一致版本后，冗余握手恢复正常，装置恢复完整容错能力。事后台账备注：采购该 CPU，除型号物料号之外，必须确认固件版本。
