产品详情

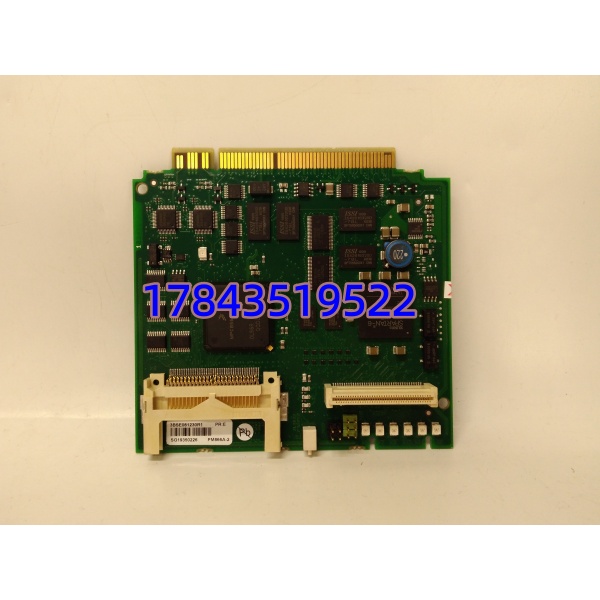

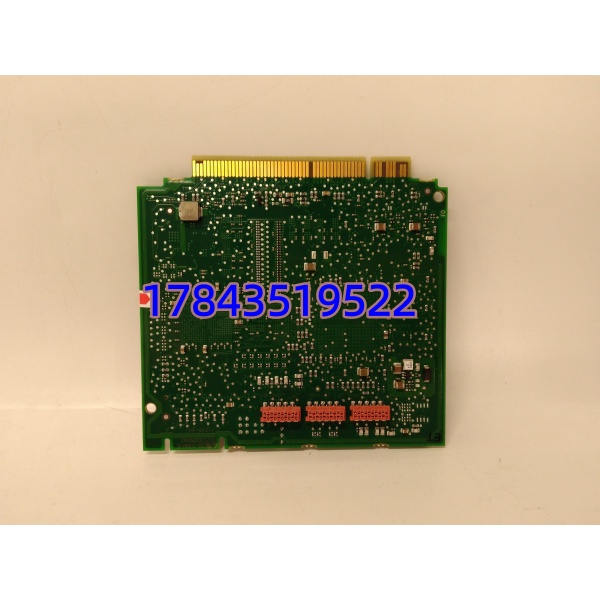

・型号：PM866A-2 3BSE081230R1
・品牌：ABB
・系列：AC 800M 控制器系列
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 处理器主频 | MPC866 133MHz |
| 整机内存 | 64MB RAM（应用可用 51.389MB），4MB 固件 Flash |
| 布尔运算速度 | 1000 条布尔逻辑仅 0.09ms |
| 最小任务扫描周期 | 1ms |
| 冗余主备切换时长 | 最大 10ms |
| 板载以太网 | 2 路 RJ45 10Mbps，支持 RNRP 冗余协议 |
| 串行接口 | COM3 通用 RS232、COM4 隔离调试串口 |
| 存储扩展 | CompactFlash 程序卡插槽 |
| 供电规格 | 24V DC，工作区间 19.2~30V DC |
| 工作电流 | 典型 210mA，最大 360mA |
| 整机功耗 | 约 5.1W |
| 单 CPU 最大 I/O 容量 | 96 个 S800 I/O 模块；冗余配置 84 个 |
| 任务 / 应用上限 | 单控制器 32 个任务、32 套应用程序 |
| 环境温度 | 0℃ ~ +55℃，IP20 防护 |
| 内存备份 | 内置锂电池，断电保存至少 118 小时 |
| 安装底座 | 配套 TP830 底座，DIN 导轨滑锁式安装 |
| 合规认证 | ISA Secure、CE、EMC IEC 61000-6-2 |
| 外形尺寸 | 119×186×135mm |
产品介绍
PM866A-2 3BSE081230R1 是 AC800M 平台主力高性能 CPU，作为 800xA 系统的运算核心，承担连续过程调节、设备顺控、ESD 联锁逻辑运算，适配电力、化工、油气大型连续工艺装置。
坦白讲，同系列 PM865 算力更低、内存更小，PM867 为更高阶型号；这款 CPU 原生支持整机冗余，CPU、CEX 总线、通讯网口全链路热备，切换过程无工艺参数中断。板载多路原生通讯口，可直连上位 HMI、第三方 PLC、变频器，搭配 Profibus、Modbus 通讯模块扩展现场仪表链路。原厂未完全停产，但全新货交期长，存量装置故障多选用拆机原装备件替换；整套升级 PM891 系列需要重新组态程序，停机调试成本偏高。
应用场景与行业案例
痛点切入
我在电厂、炼化现场多次碰到单 CPU 架构故障，整套装置调节回路切手动，非计划降负荷损失大；普通低性能 CPU 扫描周期长，多回路串级调节存在滞后，温控、液位波动超标。第三方控制器无法兼容 800xA 专属诊断逻辑，CPU 故障无细分报警，只能全线断电排查。
典型场景
- 火电厂锅炉 CCS、SCS 控制系统：冗余架构管控汽包水位、主汽压力调节，风机、给煤机顺序启停联锁。
- 炼化催化、加氢装置 DCS：处理上千路温度压力串级回路，联动 FF、DP 现场总线仪表。
- 油气长输管道压气站：压缩机联锁、紧急切断阀逻辑，户外宽温机柜长期连续运行。
- 精细化工反应釜车间：间歇生产批次控制，内置操作日志满足生产追溯要求。
- 城市污水深度处理厂：曝气、加药、沉淀池远程 I/O 集中管控，适配无人值守运维。
真实案例
某 300MW 自备电厂 800xA 系统投运 9 年，夜班中控报主 PM866A-2 SYS 故障告警，备用 CPU10ms 内完成接管，锅炉负荷、汽包水位曲线无波动，装置未降负荷。检修窗口期停机更换故障 CPU，核对两块控制器固件版本一致，重新同步冗余数据后恢复完整热备模式。运维后续新增两块同款 CPU 备件，规避单 CPU 失效丢失冗余保护。
