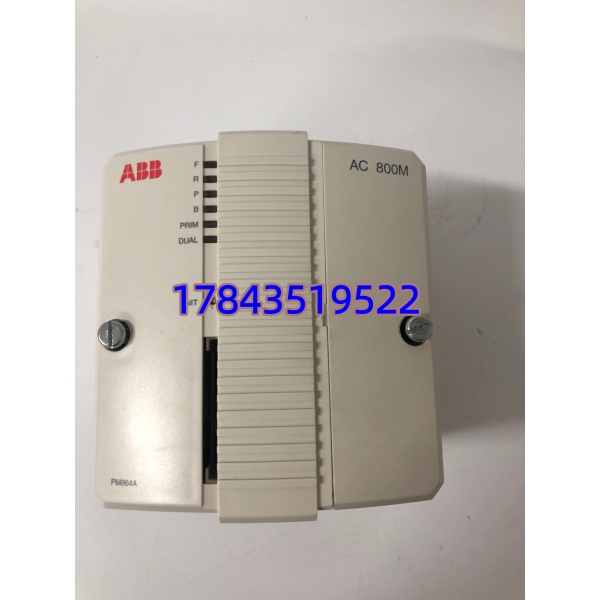

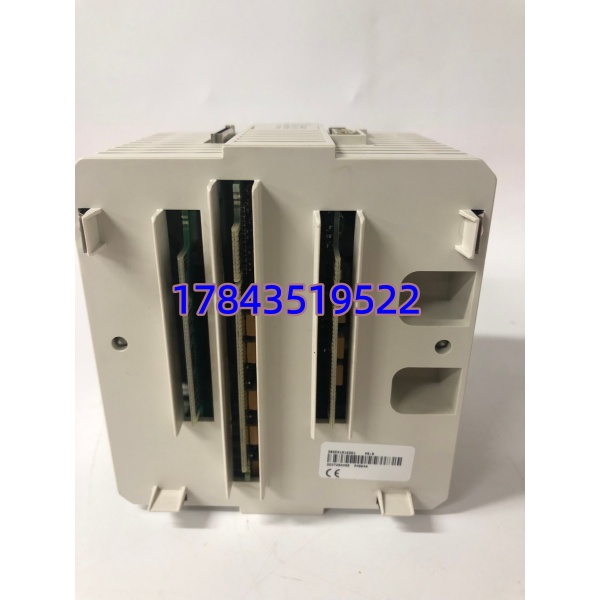

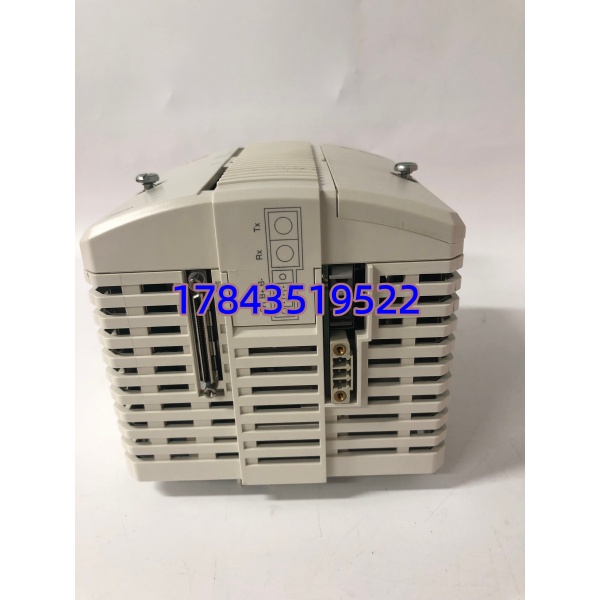

ABB PM864AK01 原厂 CPU | S800 I/O 机架冗余控制核心备件库存
ABB PM864AK01 原厂 CPU | S800 I/O 机架冗余控制核心备件库存 - 图片 2
ABB PM864AK01 原厂 CPU | S800 I/O 机架冗余控制核心备件库存 - 图片 3
ABB PM864AK01 原厂 CPU | S800 I/O 机架冗余控制核心备件库存 - 图片 4

ABB PM864AK01 原厂 CPU | S800 I/O 机架冗余控制核心备件库存

原价为：¥6,545.00。当前价格为：¥4,565.00。

  • 完整型号：PM864A，成套型号 PM864AK01，原厂物料编码 3BSE018161R1
  • 品牌：ABB（System 800xA / AC800M 分布式控制系统）
  • 系列：AC800M 中型高性能冗余 CPU 处理器
  • 核心功能：整套控制系统运算中枢，执行 IEC61131-3 标准控制逻辑、PID 批量调节、时序联锁；双以太网 + 多路串口总线交互，支持本地 S800 I/O 与远程 Profibus/Modbus 总线；原生 1:1 硬件热冗余，故障主备无扰切换，适配连续生产无停机工艺场景
  • 产品类型：AC800M 机架式中央处理器 CPU 模块
  • 关键规格：32MB 应用内存 / 8MB 闪存；96MHz RISC 处理器；双 10/100M 以太网；RS232 调试串口；支持 1:1 冗余；配套 TP830/TP864 专用 CPU 底座
我要购买
分类：

描述

关键技术规格

参数项 详细参数
完整物料号 PM864AK01，3BSE018161R1（PM864A 主体）
适配系统 AC800M PLC、System 800xA DCS 平台
配套 CPU 底座 TP830（通用单槽基座）、TP864（冗余专用基座）
处理器内核 32 位 RISC，主频 96MHz，布尔指令 0.02μs / 条高速运算
存储配置 32MB 电池备份 RAM；8MB 非易失闪存存储程序；配套后备锂电池防止掉电丢程序
最大 I/O 容量 单控制器支持 4000 点混合离散 + 模拟 I/O，可串联多组 S800 远程 I/O 站
内置通讯接口 2 路独立 10/100M 自适应 RJ45 以太网；1 路隔离 RS232 调试串口；CEX 扩展总线插槽外接 CI 系列总线卡
支持协议 Modbus TCP、OPC UA、Profibus DP、EtherNet/IP、ControlNet、IEC 现场总线标准
冗余能力 原生支持 1+1 硬件热冗余，RC810 同步电缆主备镜像数据，切换无扰动
编程标准 IEC61131-3 全标准：ST 结构化文本、LD 梯形图、FBD 功能块、SFC 顺序功能图、IL 指令表
供电来源 CPU 底座背板 5VDC 供电，整机典型功耗 0.5A/24V 等效功耗约 12W
工作温区 0 ℃ ~ +60 ℃；存储温度 -40 ℃ ~ +85 ℃
PCB 防护工艺 S1 工业全域三防涂层，耐受电厂粉尘、冷凝水汽、微量腐蚀气体
认证资质 CE、UL、CSA、RoHS 工业安全认证
整机尺寸 186mm × 119mm × 45mm，整机重量 1.1kg（含 CPU 本体不含底座）
同系列区分 PM864 初代单网无冗余优化；PM864A 升级双网、增强冗余同步、固件兼容性提升，向下完全兼容 PM864 程序

产品深度介绍

PM864A（PM864AK01）是 AC800M 平台中型项目主力 CPU，作为整套 DCS/PLC 运算核心，承接现场 I/O 采集并执行复杂工艺闭环控制。模块搭载大容量 32MB 后备内存，可存储海量批量配方、长周期趋势与报警记录；双独立以太网可分别搭建操作员监控网与现场设备控制网，两路网络物理隔离互不干扰，杜绝上位操作冲击现场控制总线。CEX 扩展插槽可外接 CI854/CI867 等总线通讯卡，对接变频器、分析仪、第三方 PLC。硬件标配完整冗余架构，两块 PM864A 搭配 TP864 冗余底座 + RC810 同步线缆，主 CPU 故障备用机毫秒级无缝接管，调节回路、联锁逻辑无瞬时中断；板载锂电池断电长期留存控制程序，无需频繁下载工程。全域喷涂三防涂层，适配火电、化工高湿腐蚀控制室，是存量中型工艺装置大修、改造高频替换 CPU 模块。

应用场景与行业案例

工程痛点

CPU 内存芯片、网口收发电路老化失效后，整套装置调节回路、安全联锁全部离线，反应釜、锅炉、压缩机必须降负荷或全线停机；原厂海外长周期订货会拉长停产窗口，产生产能损失与安全超温超压风险。

典型应用场景

  1. 火力发电厂锅炉辅机、水处理控制站管控汽包水位、引送风挡板、加药系统多回路 PID，冗余架构保障机组连续稳定运行。
  2. 精细化工合成、精馏装置 DCS 系统批量反应配方存储、温度压力串级调节，双网隔离实现中控监控与现场仪表独立通讯。
  3. 市政大型污水、自来水全厂自控系统多点位泵阀、水质分析仪集中调度，长周期水质趋势数据缓存对接厂区 SCADA 上位平台。

真实案例

山东某精细化工精馏装置 AC800M 机架 PM864A 主 CPU 网口老化，控制网频繁断连，精馏塔温度调节震荡，装置只能 60% 降负荷人工现场调节。原厂订货 10 周，采购现货模块 48 小时送达，冗余架构在线切换替换，20 分钟完成程序同步，全部精馏调节回路恢复稳定自动控制。



核心卖点与差异化

  • PM864A 对比初代 PM864 升级双独立以太网，实现监控网 / 控制网物理隔离，大幅降低总线干扰导致的系统波动
  • 32MB 大容量应用内存，支持复杂多回路 PID、批量配方、海量报警存储，适配中型化工、电厂全套点位控制
  • 原生 1:1 完整硬件冗余，同步电缆镜像全部工艺数据，故障切换无扰动，满足关键工艺 SIL 安全冗余需求
  • 兼容全系列 S800 I/O 模块、CI 总线通讯卡，存量改造无需更换整套机架、端子底座硬件
  • S1 整机三防 PCB 涂层，化工含硫腐蚀、电厂高水汽机柜使用寿命优于拆机二手 CPU 55% 以上
  • 支持机架在线热插拔，更换备用 CPU 不中断整套装置运行，无需全线停机
  • 出库搭载完整 AC800M 仿真机架 24 小时满载浮点 PID 循环老化测试，附带纸质合规质检报告
  • 整机提供 12 个月质保，出厂处理器、内存、以太网回路原生硬件缺陷支持免费换新
