描述
产品详情

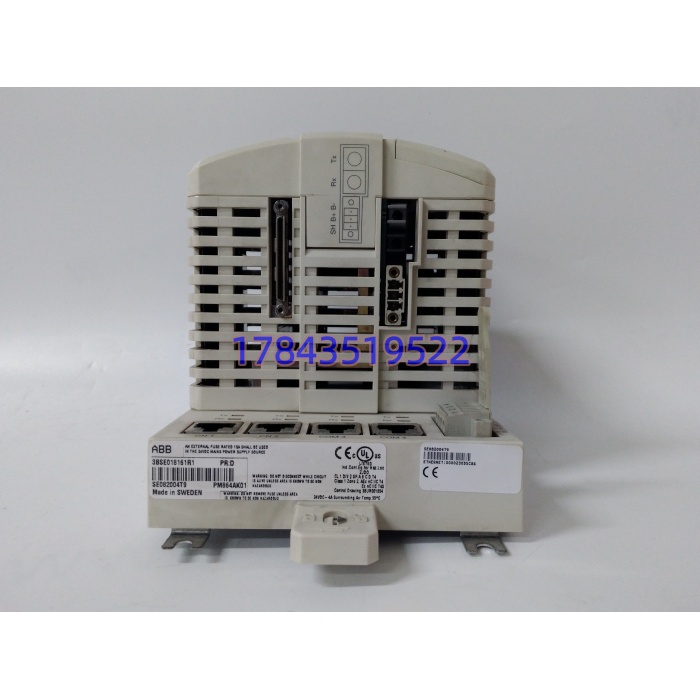

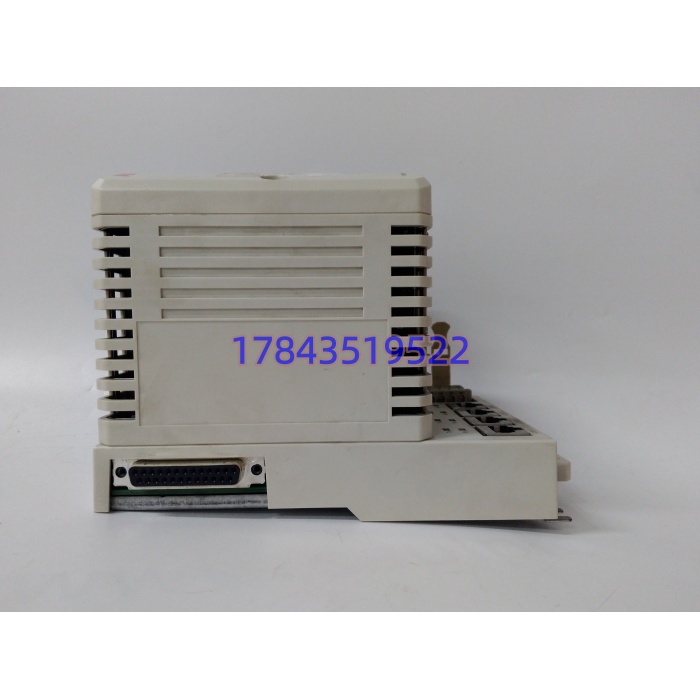

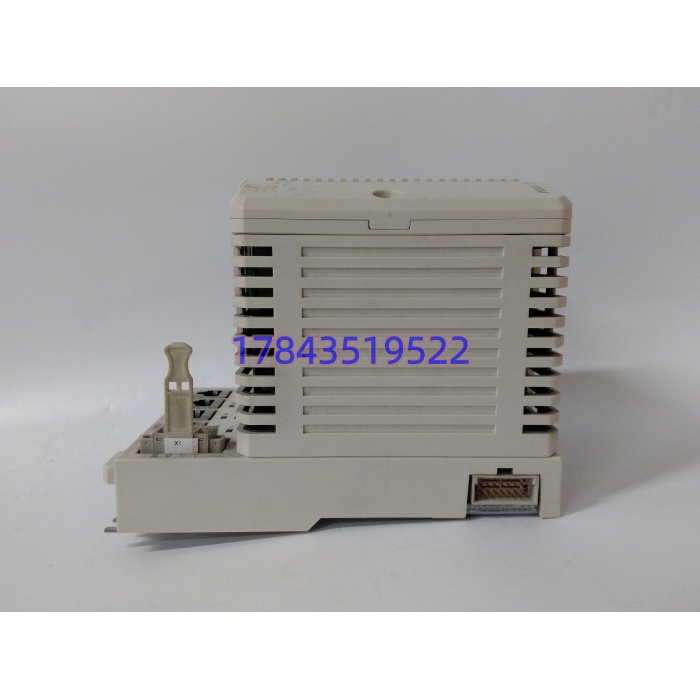

・型号：PM864AK01，物料编码 3BSE018161R1・品牌：ABB・系列：AC 800M 处理器单元套件
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 套件组成 | PM864A CPU 主板、TP830 基座、TB850/TB807/TB852 终端电阻、备份锂电池 |
| CPU 主频 | 96MHz |
| 内存资源 | 总 32MB；应用可用 RAM 23.522MB；内置 Flash 存储程序 |
| 运算性能 | 1000 条布尔指令 ≈ 0.15ms |
| 内置网口 | 2×RJ45 以太网（TCP/IP、800xA 控制网） |
| 串行接口 | COM3 (RS232)、COM4 隔离调试口 |
| 扩展总线 | CEX-Bus，搭载 CI8xx 系列通讯模块 |
| I/O 支持 | S800 远程 I/O、LD 本地 I/O、AF100、MODBUS 设备 |
| 冗余能力 | 支持双机热备冗余（成对 PM864AK01） |
| 供电 | 24VDC（19.2～30VDC） |
| 工作温度 | +5℃～+55℃ |
| 程序保存 | Flash 永久存储工程；实时变量依靠锂电池维持 |
| 组态软件 | Control Builder M 5.0 及以上 |
| 热插拔 | CPU 本体不支持热插拔；CEX 通讯模块支持带电更换 |
| 产品生命周期 | Classic 成熟存量型号，新项目逐步推荐更高阶 CPU |
产品介绍
3BSE018161R1 完整套件名称 PM864AK01，是 AC800M 平台经典中高端控制器，广泛用于化工、热电连续工艺装置。套件不单指 CPU 板，内含底座、总线终端器与后备电池，采购备件务必整套核对。
坦白讲，现场最容易踩坑：区分PM864A 裸板与PM864AK01 成套套件，单独裸板缺少基座与终端元件无法直接投运。对比入门款 PM861，内存、扫描性能更高，适合带大量模拟量闭环、多条现场总线；相比 PM866 算力偏低，不建议超大点位项目满载运行。新旧批次 PM864A 硬件兼容，但固件版本差异会导致偶发通讯抖动，替换前建议固件对齐。
应用场景与行业案例
痛点切入：大量 2006–2016 年投产的 800xA 项目使用 PM864AK01；锂电池超期失效会造成重启丢失实时参数；市面全新原厂货收紧，拆机件流通量大；备件混用裸板 / 成套件极易现场无法上电。
典型场景
- 火力热电：锅炉辅控系统、化水系统、脱硝装置 DCS 控制站。
- 石油化工：精馏装置、循环水、压缩机工艺控制，支持冗余保障连续生产。
- 造纸行业：纸机传动配套 AC800M 逻辑控制站。
- 水处理大型厂区：多站点 S800 I/O 集中采集、工艺联锁调节。
真实案例山东某炼化循环水装置，冗余 AC800M 其中一块 PM864AK01 频繁报 CPU 故障，主备切换异常。运维起初只采购单独 PM864A 裸板上机，缺少配套 TP830 底座与 CEX 终端器，CPU 反复无法进入运行状态。采购完整套件 3BSE018161R1，停机窗口整体替换，同步更换套件内置锂电池，下载一致固件与工程。投运后主备切换平稳，无异常报警。该型号必须整套配套使用，不要零散拼凑配件。
